5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.13 トラックエラーを回避する ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
342
5.13.3 部品座標系と吸着角度
5
図 5.13 - 1 部品の位置とその吸着角度
SOT 23
SO-IC
DIL-IC
SOT 194
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
部品形状
座標系
フィーダ内での位置
吸着角度 /
ノズル角度
極性のある
チップ部品
0402
2220
アノードを＋ X 座標に
揃えること。
穴
特殊部品
スティック
マガジン
テープ
:
スティック
マガジン
テープ :
テープ :
テープ :
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.14 部品を補給する
343
5.14 部品を補給する
オンラインヘルプには、バーコードがある場合とない場合の部品補給についての情報がありま
す。
→ テープフィーダでは、フィーダに部品がなくならないようにいつも早めに新しいテープを
継ぎ足します。
→ しかし、もとのテープの最後に継ぎ足した後新しいリールにテープを巻き取ると、新しい
テープのリールがあふれてしまうので、継ぎ足すのが早すぎてもいけません。テープはそ
のあとリールから滑り落ち、もつれてしまいます。ある状況下では、このことにより吸着
エラーが発生し、長期間の停止時間発生する可能性があります。
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.15 部品トロリーを結合する / 切り離す ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
344
5.15 部品トロリーを結合する / 切り離す
5.15.1 部品トロリー結合、切り離しの安全指導
警告 5
事故（挟まれる危険）防止のため、部品トロリーは、一人で結合、切り離しすること。
5

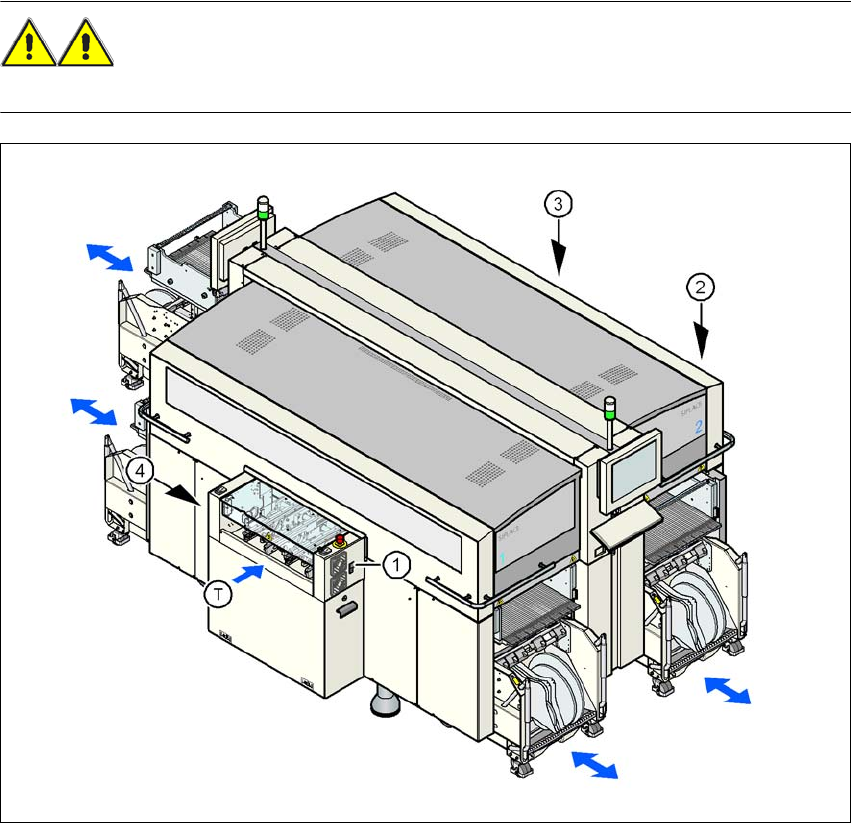

図 5.15 - 1
部品トロリー結合、切り離しの安全指導
(1) 部品トロリー結合、切り離し用ボタン、ロケーション 1
(2) 部品トロリー結合、切り離し用ボタン、ロケーション 2
(3) 部品トロリー結合、切り離し用ボタン、ロケーション 3
(4) 部品トロリー結合、切り離し用ボタン、ロケーション 4
(T)PCB 搬送方向
