ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー 363 ターのノズルから吹きとばすこ とができます。 マルチスターおよびスピードスターの両方の ノ ズルは、そこで引きはずしたり 、廃棄箱に廃棄したりすることができます。 表 6.1 - 1 CPP ノズルチェンジャー構成 6 6 6 タイプ 20-xx ノズ…
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
362
6.1.2 SIPLACE マルチスターおよびスピードスター用ノズルチェンジャー
アイテム番号 00119741-xx ノズルチェンジャー CP、X-series
6

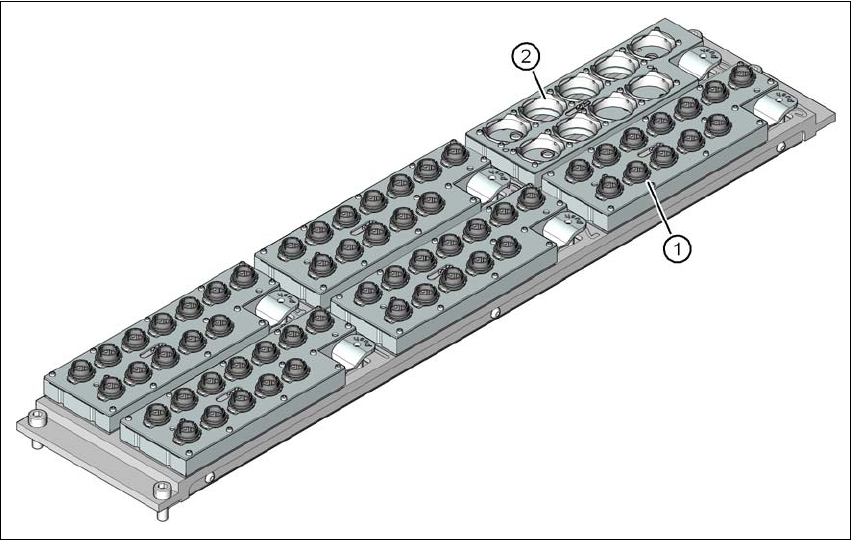

図 6.1 - 10 SIPLACE マルチスターおよびスピードスター用ノズルチェンジャー
(1) タイプ 20xx ノズル用ノズルマガジン
(2) タイプ 28xx ノズル用ノズルマガジン
6.1.2.1 説明
このノズルチェンジャーは、CPP ヘッドにも C&P20 ヘッドにも使用することができます。区分
けされた取付プレートに固定されたマガジンは、二本の平行ピンを使用してセンタリングされ、
所定の位置に 4 個のスナップファスナで固定されます。正確な位置は、各マガジンにある二個
のフィデューシャルによって決められます。実装ヘッドが突き出しているマガジンと衝突する
のを避けるために、マガジンがノズルチェンジャーのサポートプレート上に正しく着座してい
るかどうか、マイクロスイッチが監視します。マガジンの消失や正しく着座していないマガジ
ンによる反応で、安全回路がマシンを停止させるので、6 個のマガジンロケーションすべてを
満載しなければなりません。ノズルチェンジャーも、ノズルマガジンのコードを検出し、CPP
ヘッドの 20xx ノズルマガジンなのか、28xx ノズルマガジンなのか、あるいは C&P20 ヘッドの
10XX マガジンなのかを検出します。
スピードスターを使用する場合、マルチスターではノズルマガジンを使用しません。
ノズルステーションには 2 種類あります。一つは、SIPLACE X4/X3/X2 用のもので、もう一つ
は、SIPLACE X4I のものです。ノズルステーションで、部品をマルチスターまたはスピードス
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
363
ターのノズルから吹きとばすことができます。 マルチスターおよびスピードスターの両方のノ
ズルは、そこで引きはずしたり、廃棄箱に廃棄したりすることができます。
表 6.1 - 1 CPP ノズルチェンジャー構成
6
6
6
タイプ 20-xx ノズル用ノズルマガジン 6
6
図 6.1 - 11 タイプ 20-xx ノズル用ノズルマガジン - ロッキングプレート開
(1) タイプ 20-xx ノズル用ホルダ 12 個
(2) フィデューシャル ( ロッキングプレートが開いている場合しか見られません。)
(3) ロッキングプレート
6
6
6
実装ヘッド ノズルマガジン コメント
CPP ヘッド
タイプ 20-xx ノズル用マガジン 5 個 標準構成
タイプ 28-xx ノズル用マガジン 1 個 ( ページ 362
の図 6.1 - 10 参照 )
C&P20 ヘッド
タイプ 10-xx、11-xx または 12-xx
ノズル用マガジン 6 個
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
364
タイプ 28xx ノズル用ノズルマガジン 6
6
図 6.1 - 12 タイプ 28-xx ノズル用ノズルマガジン
(1) 最大ノズル長さ 12.5 mm の 28-xx ノズル用ホルダ 5 個
( ホルダ番号、1、5、6、8、9)
(2) 最大ノズル長さ 16.5 mm の 28-xx ノズル用ホルダ 4 個
( ホルダ番号、2、3、4、7)
(3) フィデューシャル ( ロッキングプレートが開いている場合しか見られません。)
