ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.16 部品トロリーを結合ステーションで結合、切り離しする
349
5.16 部品トロリーを結合ステーションで結合、切り離し
する
5

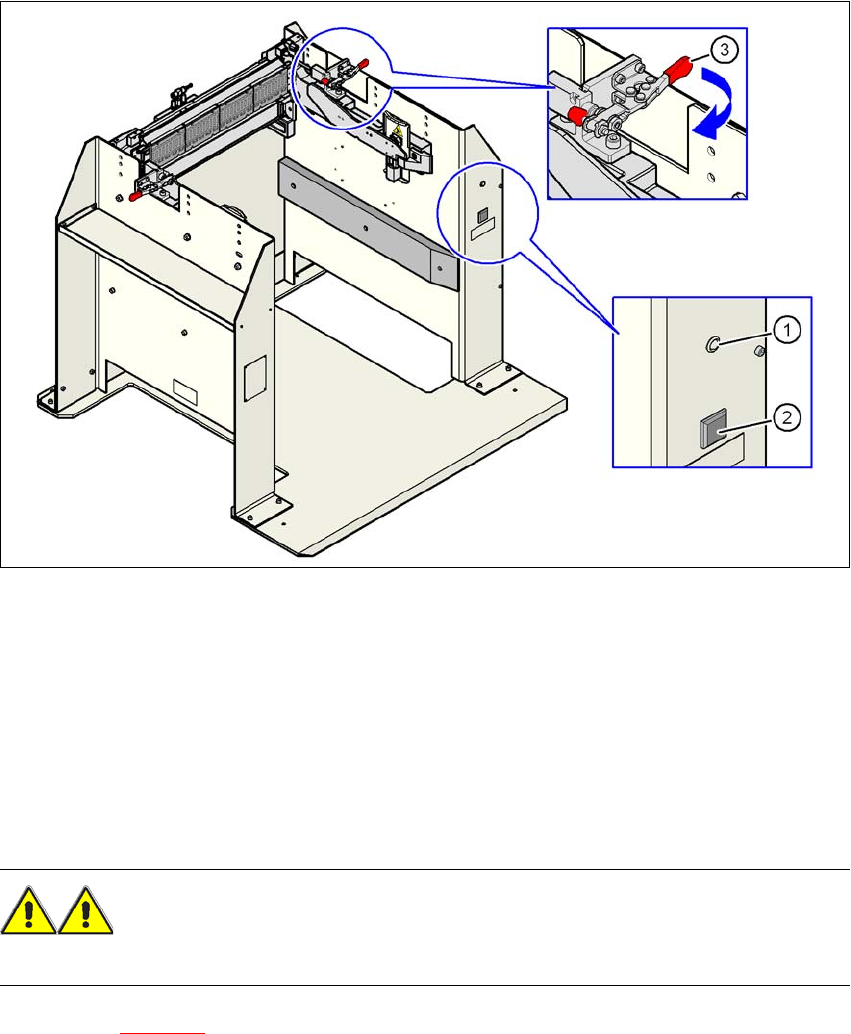

図 5.16 - 1 部品トロリー、X シリーズ - ハンドルを下に回す
(1) メイン電源インジケータランプ
(2) 部品トロリーのすべてのフィーダを固定したり解放したりするボタン
(3)「クローズ」位置で部品テーブルレバーを固定する水平テンショナ
5
5
5.16.1 SIPLACE X シリーズ部品トロリーを結合ステーションに結合する
警告 5
→ 結合中、部品トロリーと結合ステーション間のエリアに入らないこと。
→矢印(図5.16 - 1
のアイテム 3) で指示されている方向に動かして 2 個の水平テンショナ
を解放します。
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.16 部品トロリーを結合ステーションで結合、切り離しする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
350
→ 部品トロリーを、結合ユニットに注意しながら押し込みます。これにより、部品テーブル
が上昇します。
→ 部品トロリーが、結合ステーションのベースプレート上に完全に自立していることを確認
します。
→ 2 個の水平テンショナ ( ページ 349
の図 5.16 - 1 のアイテム 3) を同時に掛けます。
部品テーブルが、最終的な位置に上昇し、固定されます。
→ボタン(ページ349
の図 5.16 - 1 のアイテム 2) を使用して、部品テーブルのフィーダを
すべてロック、または解放します。
5.16.2 SIPLACE X シリーズ部品トロリーを結合ステーションから切り離す
警告 5
→ 切り離し中、部品トロリーと結合ステーション間のエリアに入らないこと。
→ 2 個の水平テンショナ ( ページ 349
の図 5.16 - 1 のアイテム 3) を同時に解放します。
部品テーブルが下降します。
部品テーブルが下降します。
→ 部品トロリーを結合ステーションから引き出します。
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
351
6 ステーション詳細
6.1 ノズルチェンジャー
ノズルチェンジャーは、いろいろな種類の部品を実装する実装ヘッドのフレキシビリティを大
きく向上することができます。実装プログラムがノズル交換を必要とする場合、実装ヘッドは、
自動的にノズルホルダに古いノズルを戻し、新しいノズルを装着します。バキュームチェック
中に不良と識別されたノズルも、すぐに交換することができます。
ノズルチェンジャーからノズルを装着することは、手動でノズル交換するよりもはるかに正確
ですばやいです。小型部品を実装するとき、ノズル回転中の半径方向の偏心を最小にすること
が重要です。
6.1.1 SIPLACE スピードスター用ノズルチェンジャー
アイテム番号 00119715-xx ノズルチェンジャー、X シリーズ、C&P20A
6

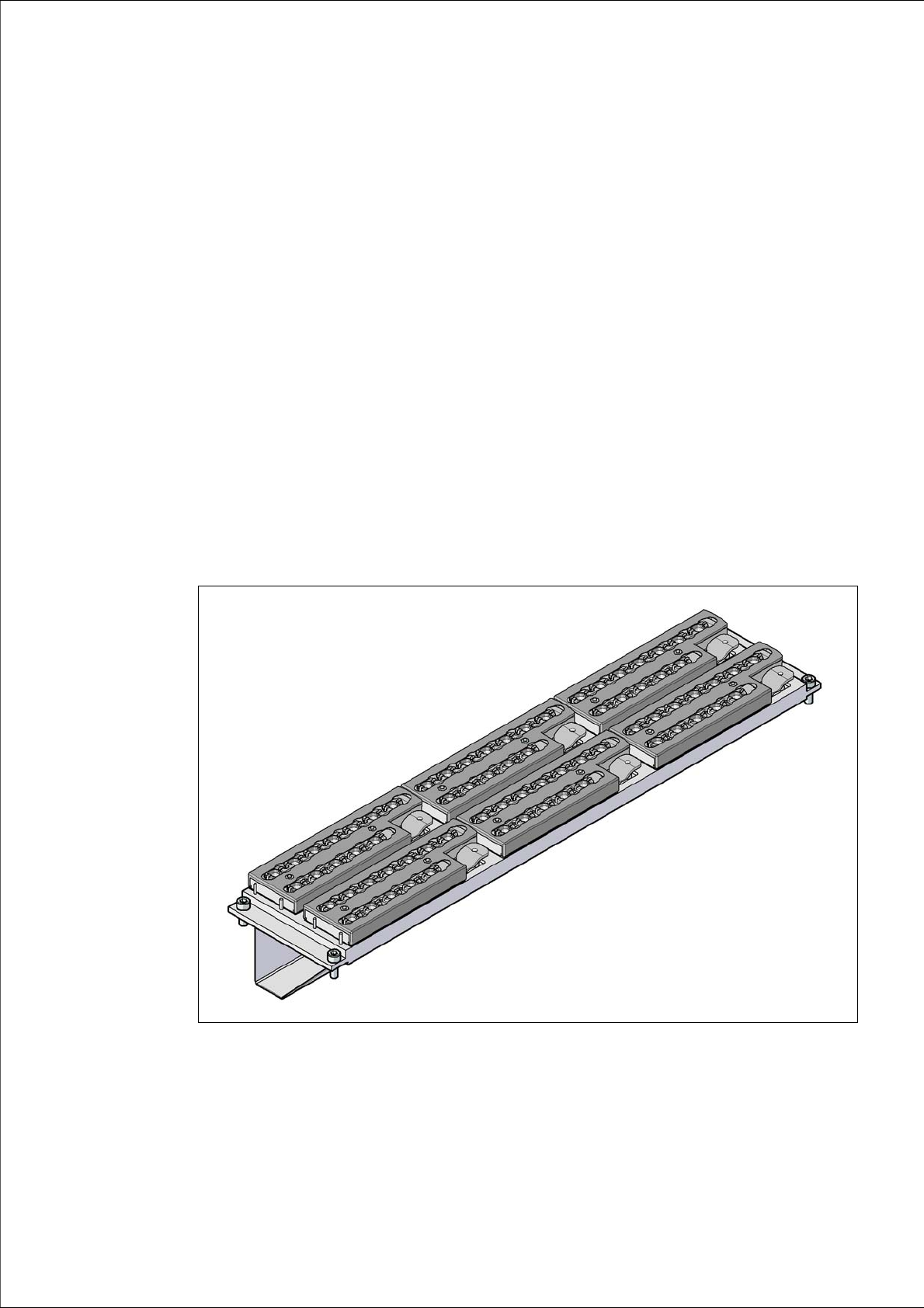

図 6.1 - 1 SIPLACE スピードスター用ノズルチェンジャー
