ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.3 寸法と重量
115
3.3.4.2 X4 マシンの部品トロリーの作業領域距離
3
3

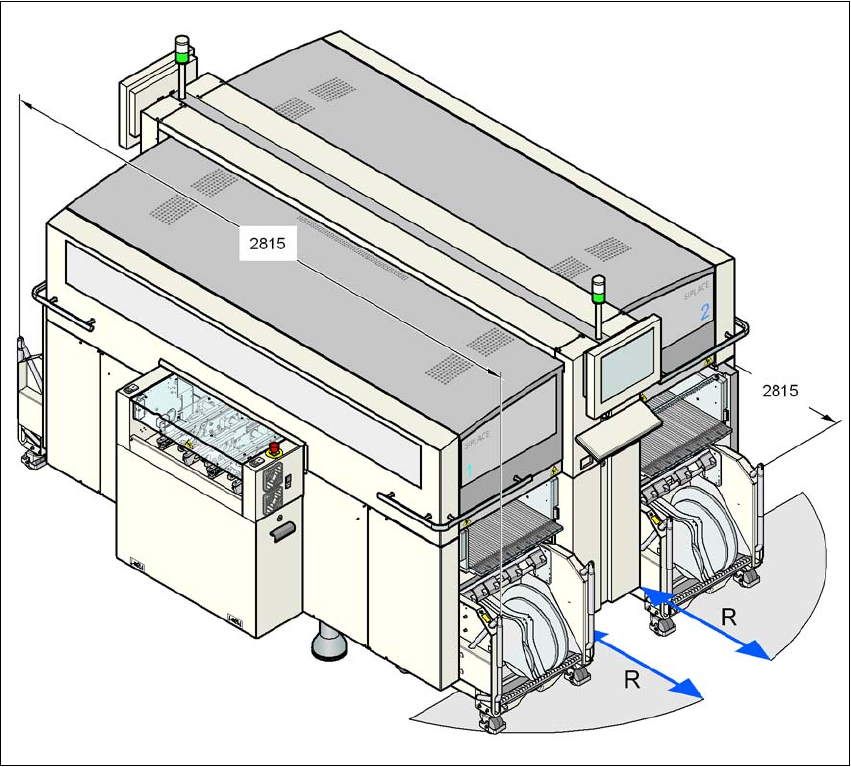

図 3.3 - 7 X4 マシンの部品トロリーの作業領域距離
X4 マシンでの部品トロリーの作業領域距離 R は、
– 750 mm、ハンドルを下に折り曲げて
– 1050 mm、 ハンドルを上に折り曲げて
3
3
3
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.3 寸法と重量 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
116
3.3.4.3 X3 マシンの部品トロリーの作業領域距離
3
3

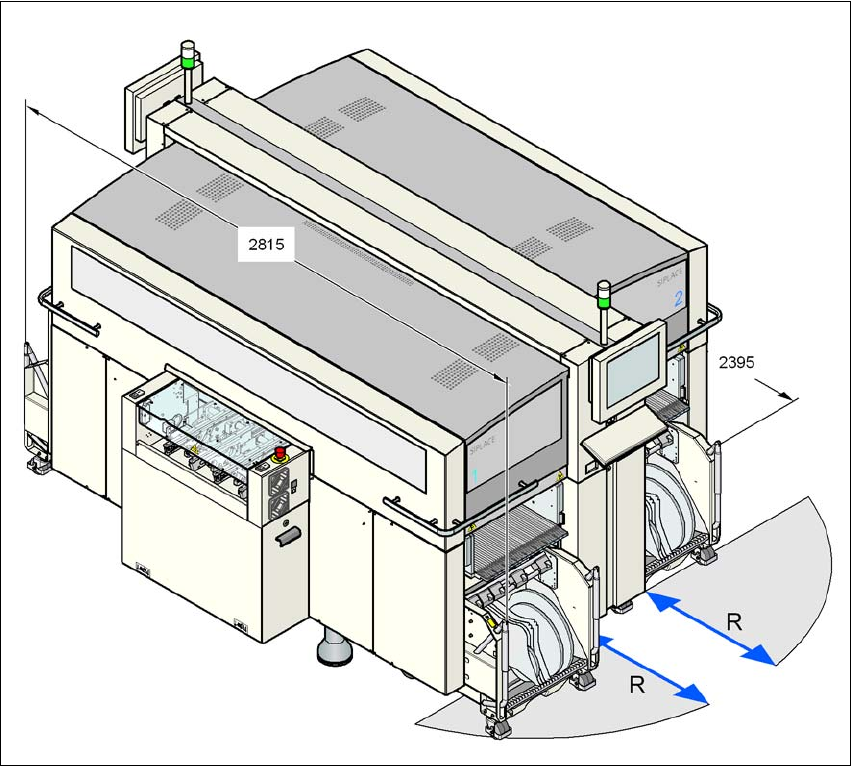

図 3.3 - 8 X3 マシンの部品トロリーの作業領域距離
X3 マシンでの部品トロリーの作業領域距離 R は、
– ロケーション 1、3、4 では、
750 mm、ハンドルを下に折り曲げて、または
1050 mm、 ハンドルを上に折り曲げて
– ロケーション 2 では、
600 mm、ハンドルを下に折り曲げて、または
900 mm、 ハンドルを上に折り曲げて。
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.3 寸法と重量
117
3.3.4.4 X2 マシンの部品トロリーの作業領域距離
3
3
図 3.3 - 9 X2 マシンの部品トロリーの作業領域距離
X2 マシンでの部品トロリーの作業領域距離 R は、
– ロケーション 2、4 では、
600 mm、ハンドルを下に折り曲げて、または
900 mm、 ハンドルを上に折り曲げて
– ロケーション 1、3 では、
750 mm、ハンドルを下に折り曲げて、または
1050 mm、 ハンドルを上に折り曲げて。
