図 2.6 - 8 非常停止ループ
No
No
Yes
No
No
Yes
Yes
No
Yes
a)PCC 組み合わせ保護コンタクタ K6
Yes
起動ボタンが押された
圧縮空気圧力
最低 0.5 MPa（5.0 bar）?
非常停止押しボタンは押さ
れている ?
保護カバーが開いている ?
部品トロリー非常停止回路
が切断されている。
ユーザーインタフェースの
バリアが働いている ?
2
アクティブ
PCC
a
Yes
電圧
Y 軸 250 VDC
X 軸 250 VDC
スター軸 145 VDC
DP 軸 40 VDC
Z 軸 40 VDC
アクティブ
PCB コンベヤ Yes
バックアップテーブル Yes
PCB クランプ Yes
幅調整 Yes
レーザライトバリア Yes
使用済みテープカッタ Yes
部品トロリー結合ユニット Yes
2
アクティブ
PCC
a
No
電圧
Y 軸 0 V
X 軸 0 V
スター軸 0 V
DP 軸 40 VDC
Z 軸 40 VDC
アクティブ
PCB コンベヤ Yes
バックアップテーブル No
PCB クランプ No
幅調整 No
レーザライトバリア No
使用済みテープカッタ No
部品トロリー結合ユニット Yes
アクティブ
PCC
a
No
電圧
Y 軸 0 V
X 軸 0 V
スター軸 0 V
DP 軸 40 VDC
Z 軸 40 VDC
アクティブ
PCB コンベヤ No
バックアップテーブル No
PCB クランプ No
幅調整 No
レーザライトバリア No
使用済みテープカッタ No
部品トロリー結合ユニット Yes
2 運転上の安全 ユーザーマニュアル SIPLACE X シリーズ
2.6 安全装置 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
84
2.6.5 ハンドガード
2.6.5.1 部品トロリーロケーションのハンドガード、SIPLACE X シリーズ
警告 2
SIPLACE X シリーズ以降の部品トロリーは、少なくとも一つ置きに空いているロケーションが、
フィーダまたはハンドガード（ダミーフィーダ）で満載されている場合に、安全に使用する保
障がなされます。ワッフルトレイホルダをセットアップするときも、一つ置きに空いているロ
ケーションを保護する必要があります。言い換えると、2 個の隣り合うフィーダの間、または
フィーダおよびワッフルトレイホルダの間に空きロケーションが 1 個以上あってはいけません。
図 2.6 - 9 部品トロリーロケーションのハンドガード、SIPLACE X シリーズ
2
(1) ダミーフィーダ、SIPLACE X、アイテム番号 00141226-xx
ユーザーマニュアル SIPLACE X シリーズ 2 運転上の安全
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 2.7 マシンの残留電圧と放電時間
85
2.7 マシンの残留電圧と放電時間
非常停止押しボタンを押すか、マシンをオフすると、X-Y 軸の軸の 250 VDC リンク電圧および
スター軸の 145 VDC リンク電圧が、非常に短時間のうちに危険性のない残留電圧まで降下しま
す。
警告 2
マシンには、3 x 200 VAC、3 x 208 V AC、 3 x 230 V AC、3 x 380 V AC、 3 x 400 V AC または
3 x 415 V AC±5 %、50/60 Hz のメイン電源電圧が供給されています。すなわち、メインス
イッチをオフにしても、システム内のいくつかの装置には致命的な電圧がかかっている可能性
があります。マシンを不適切に取り扱うと、作業者が死亡、重傷、またはマシンに大きな損害
を被ることがあります。
→ 適合する事故防止と DIN の規則（特に DIN EN 60 204、パート 1）に必ず従うこと。
→ 電源ユニットおよび軸ユニット上のカバーは、資格があり訓練された人しか開けないこと。
2

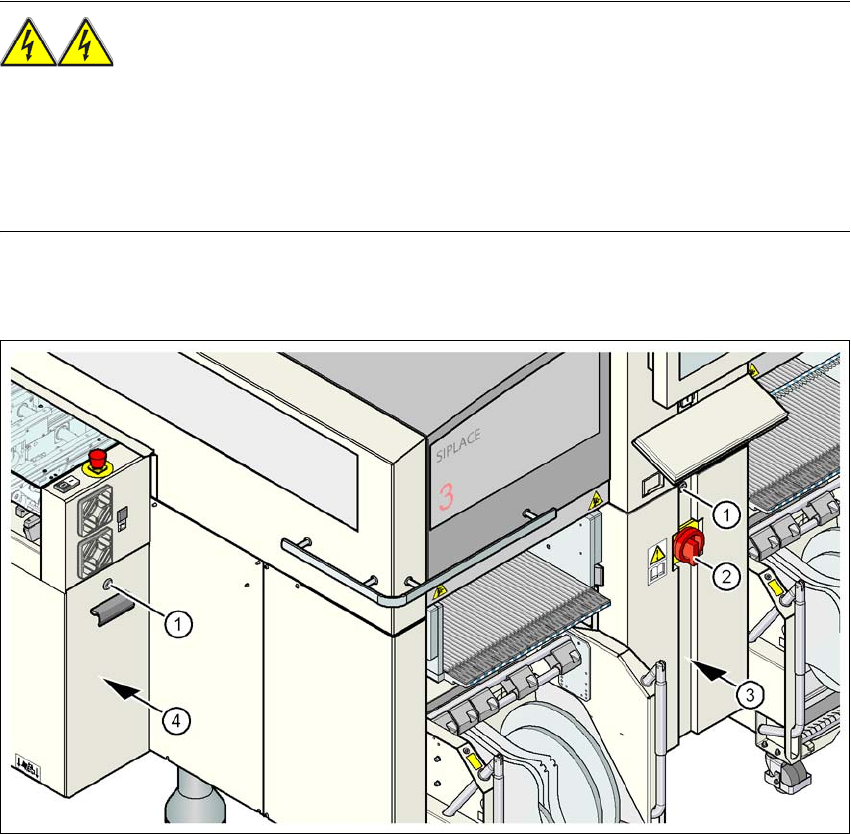

図 2.7 - 1 電源ユニット
(1) カバーのボルトつき錠
(2) メインスイッチ
(3) カバー背面の電源ユニット
(4) 軸ユニット
