3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ 3.10 SIPLACE X シリーズ部品トロリー ソフトウエア バージョン SR.70x.xx 以降 2011 年 1 月日本語版 196 3.10 SIPLACE X シリーズ部品トロリー アイテム番号 00119 722-xx 部品トロリー 、SIPLACE X シリーズ 最大 4 台の SIPLACE X シリーズ部品トロリーを、 SIPLACE X…
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.9 X フィーダ
195
セクション 2.6.5.1
のページ 84 の粉末金属ベースコンデンサを実装することについての安全指
導に従ってください。
3

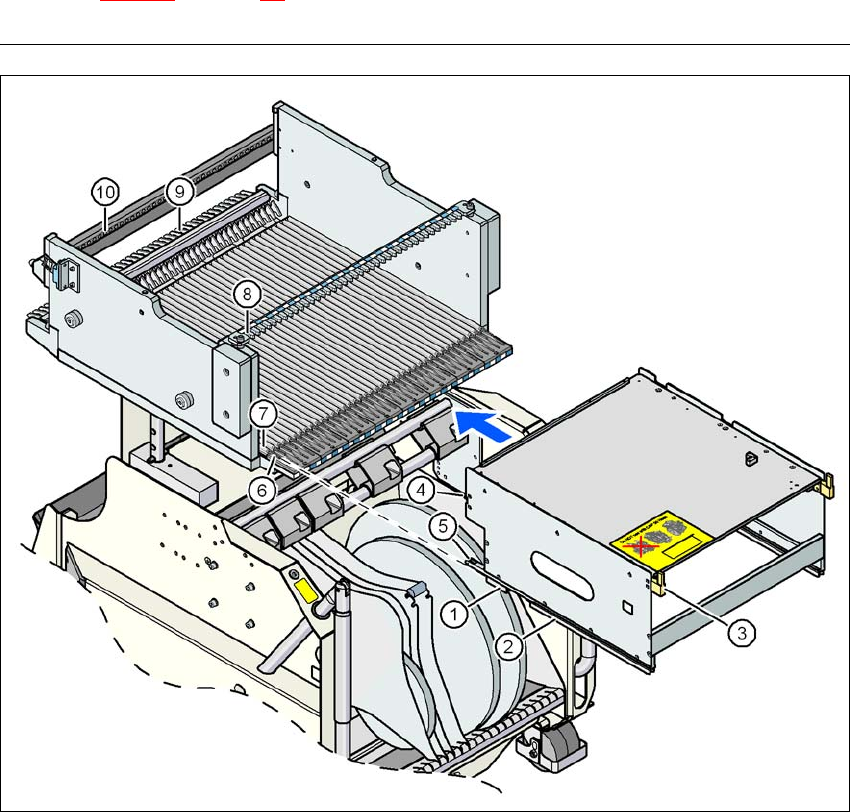

図 3.9 - 19 SIPLACE X シリーズ以降の部品トロリーのワッフルトレイホルダを挿入する
3
(1) 前部スライダガイド (6) 挿入補助
(2) 後部スライダガイド (7) スライドバー ( オメガ成形 )
(3)「後部」センタリングピン (8)「後部」センタリングピン保持用センタリン
グバーのくぼみ
(4)「前部」センタリングピン (9) 固定（ロック）ラッチ
(5) 固定（ロック）ローラ (10)「前部」センタリングピン保持用部品テーブ
ルのセンタリング穴
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.10 SIPLACE X シリーズ部品トロリー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
196
3.10 SIPLACE X シリーズ部品トロリー
アイテム番号 00119722-xx 部品トロリー、SIPLACE X シリーズ
最大 4 台の SIPLACE X シリーズ部品トロリーを、SIPLACE X シリーズのマシンに結合することが
できます。そのロケーションには、下図のように番号がつけられています。
3

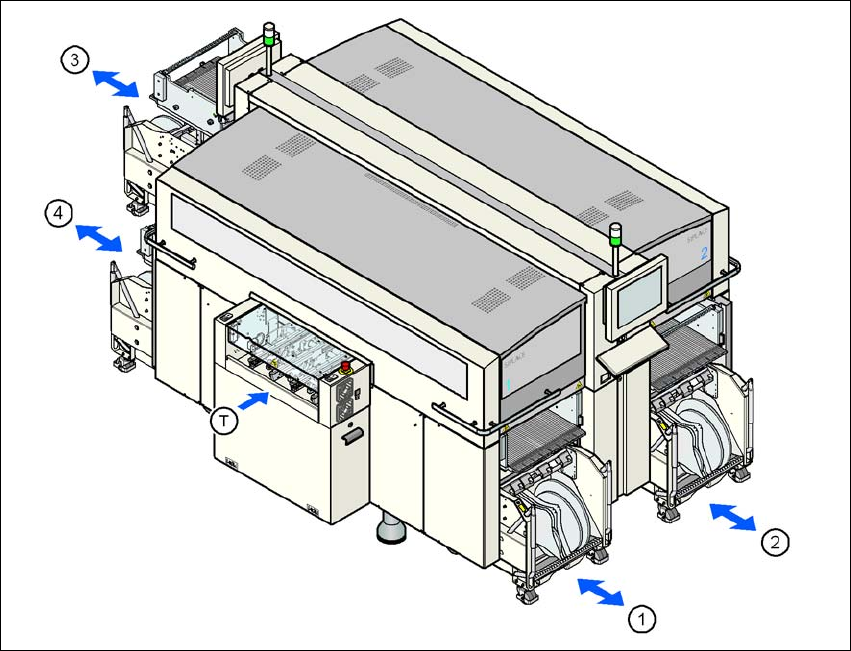

図 3.10 - 1 部品トロリーのロケーション、SIPLACE X シリーズ
(1) ロケーション 1
(2) ロケーション 2
(3) ロケーション 3
(4) ロケーション 4
(T)PCB 搬送方向
部品段取り替えテーブルは、自立式で、外部セットアップエリアでフィーダをセットアップす
ることができます。つまり、部品トロリーを交換するために、短時間だけしか生産工程を中断
する必要がないことになります。
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.10 SIPLACE X シリーズ部品トロリー
197
3

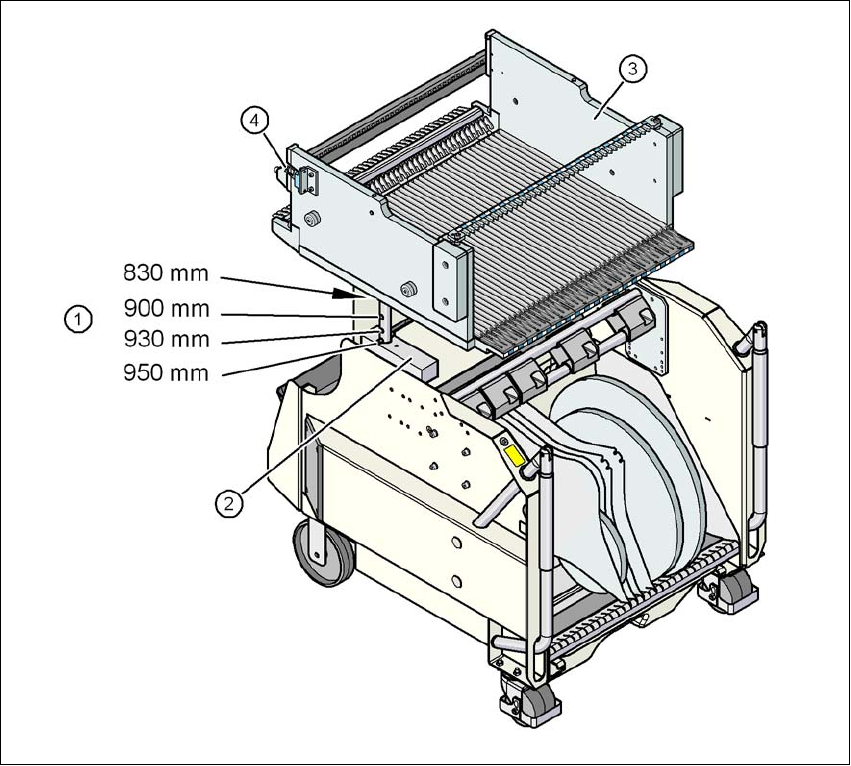

図 3.10 - 2 部品トロリー、PCB コンベヤ高さ 950mm の SIPLACE X シリーズ
3
(1) ガイドコラムの PCB コンベヤ高さ 900、930、950 mm の穴。830 mm のコンベヤ高さでは、
部品テーブルは、ブロック (2) にのっています。
(2) サポートブロック
(3) 部品テーブル
(4) 部品トロリー結合ユニット内で安全スイッチを切り替える接点
