ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.5 ユーザーインタフェース
305
5.5 ユーザーインタフェース
ユーザーインタフェースは、下に説明されているエリアに分割されています。
例をあげる方法により、ここで X4I マシンの「ベーシック生産」ビューにあるユーザーインタ
フェースがわかります。

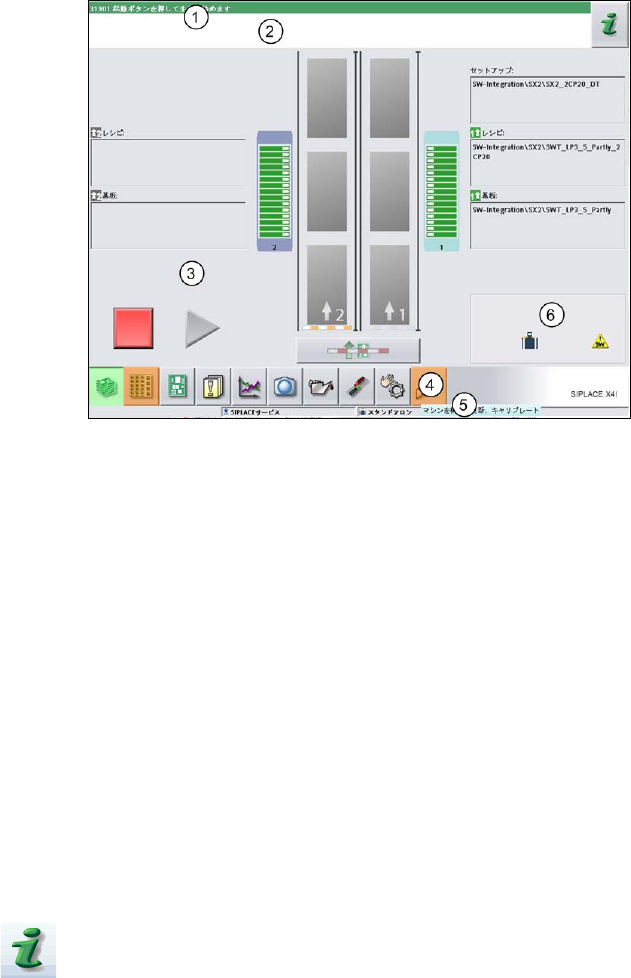

図 5.5 - 1 「ベーシック生産」ビューにあるユーザーインタフェースの構成要素 (iSIPLACE X4I の例 )
用語
(1) タイトルバー
(2) ステータスフィールド ( 状態およびエラー表示 )
(3) 処理エリア / 表示エリア
(4) ツールバー
(5) 情報ライン
(6) 変更された構成および追加オプション、たとえばバーコードモードなどを表示します。
5.5.1 ステータスフィールド
ステータスフィールドには、現在のマシンの状態、最新のエラーおよび必要な関連するアク
ションが表示されます。
次のシンボルが、ステータスに依存して、ステータスフィールドの右側に表示されます。
( 緑 ) 現在のビューのコンテキストヘルプが開きます。ビューの中のすべ ｔ のボタントラック
スイッチが簡単に説明されています。
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.5 ユーザーインタフェース ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
306
( 赤 ) 現在のエラーの考えられる原因を一覧表示し、それらを除去する方法を提案するヘルプ
システムを開始します ( セクション 5.6.1
ページ 313 参照 )。
エラーの発生源、エラーメッセージテキスト、エラーが発生した日付と時間のあるダイアログ
ボックスが開きます ( セクション 5.6.1
ページ 313 参照 )。ここから現在のエラーに関するヘ
ルプを呼び出すこともできます。
現在表示されているエラーをステータスフィールドから消去します。
5.5.2 表示および処理エリア
このエリアには、機能を設定 / 開始するためのボタン、PCB についての全般情報、セットアッ
プ、バッチおよびその他の注記があります。
さまざまな色で識別されたアニメーション化されたオブジェクトを使用して、運転や状態 ( た
とえば、実装、ロケーションが空など ) を表示します。
「生産」ビュー（メイン画面）は、一定の運転状態を知らせます ( 実装中、エラーなど )。
実装を一時停止。現在の実装処理を一時停止します。
実装を再開。PCB の実装を開始、または再開します。
進捗バー
各 PCB の実装処理がどのくらい進行しているか表示します。
PCB 進行中
PCB は、システム内にあり、実装中です。PCB のシンボルは、ボタンの形状で濃い緑色で表示さ
れます。
PCB の実装がキャンセルされました
実装がキャンセルされると、PCB のシンボルが赤に変わります。
PCB をチェックする必要があります
PCB が搬出ベルト上にあり、PCB の状態をオペレータがチェックしなければならない場合、PCB
シンボルが黄色に変わります。
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.5 ユーザーインタフェース
307
5.5.3 ツールバー
ツールバーには、メインのステーションソフトウエア機能のボタンがあります。
これにより、ユーザーインタフェースを別のビューに切り替えたり、これらのビューの別の機
能を使用したりすることができるようになります ( セクション 5.5.5
、ページ 310 参照 )。
5
図 5.5 - 2 ツールバー
ボタンは、構成およびどのオペレータレベルが設定されているかによって変化します。いくつ
かのビューは、さらに高いオペレータレベルでしか利用できません。
次の表は、ボタンとその機能を簡潔に説明しています。
5
シンボル ビュー 説明
ベーシック生産
( メイン画面 )
ベーシック生産中に最も頻繁に実行されるタスクに対するマシン
の状態を表示します。
オペレーティングステータスを表示します（セクション 5.5.2
、
ページ 306
参照）。
ロケーション、セットアップ名、バッチ名、構成になされた変
更、および追加オプションを表示します。
フィーダ、部
品、ノズル
セットアップを 4 箇所の個別ロケーションおのおのに対して呼び
出すことができます。
フィーダ、部品およびノズルをチェックし、セットアップするた
め。
部品形状および部品ポケット形状をティーチングするため。
補給レベルを表示します。
PCB PCB および部品をチェックし、セットアップするため。
フィデューシャルをティーチングするため。
メッセージ 現在のイベントおよび前のイベントに関するメッセージを表示し
ます。さまざまなメッセージの種類があります。
トラックエラー、コンベヤエラー、マシンエラー、全般エラーお
よび連鎖エラーメッセージ（セクション 5.6
、ページ 312 参照）
の表を呼び出すことができます。
統計 生産枚数、品質および廃棄材料に関する統計を表示します。マシ
ンの生産枚数および PCB を表示します。
OIS( オペレータ情報システム ) を起動します。詳細は OIS の文
書を参照してください。
