3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.6 X-Y 軸システム ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
140
3.6 X-Y 軸システム
3.6.1 X-Y 軸の位置

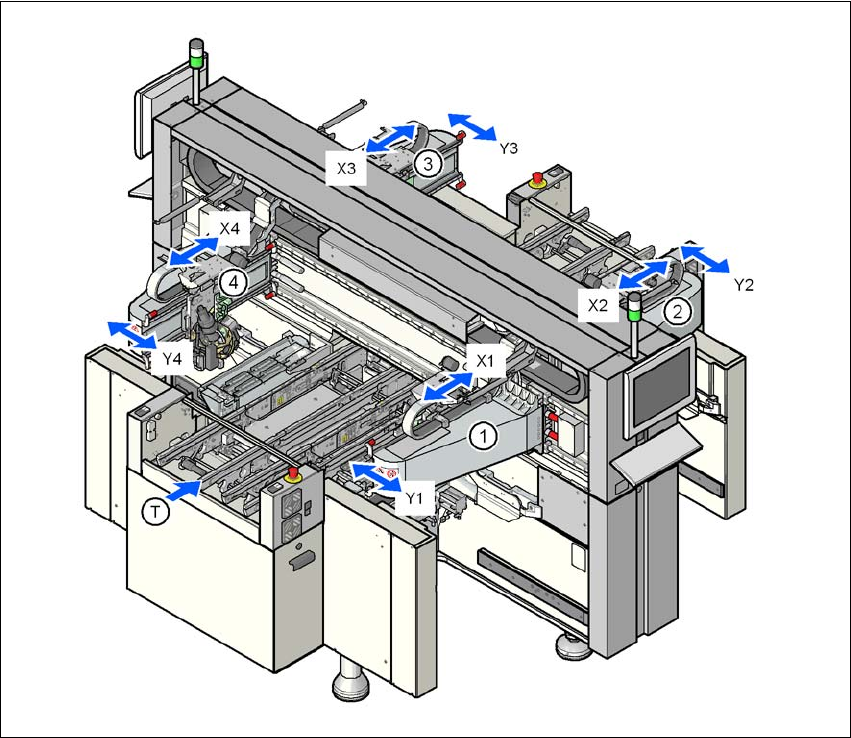

3.6.1.1 X4I マシンの X-Y 軸の位置
3
図 3.6 - 1 X4I マシンの X-Y 軸の位置
①、②、③、④ (X-Y 軸 1、X-Y 軸 2、X-Y 軸 3、X-Y 軸 4)
X1X軸、X-Y軸1
Y1Y軸、X-Y軸1
X2X軸、X-Y軸2
Y2Y軸、X-Y軸2
X3X軸、X-Y軸3
Y3Y軸、X-Y軸3
X4X軸、X-Y軸4
Y4Y軸、X-Y軸4
(T)PCB 搬送方向
実装エリア 2
実装エリア 1
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.6 X-Y 軸システム
141

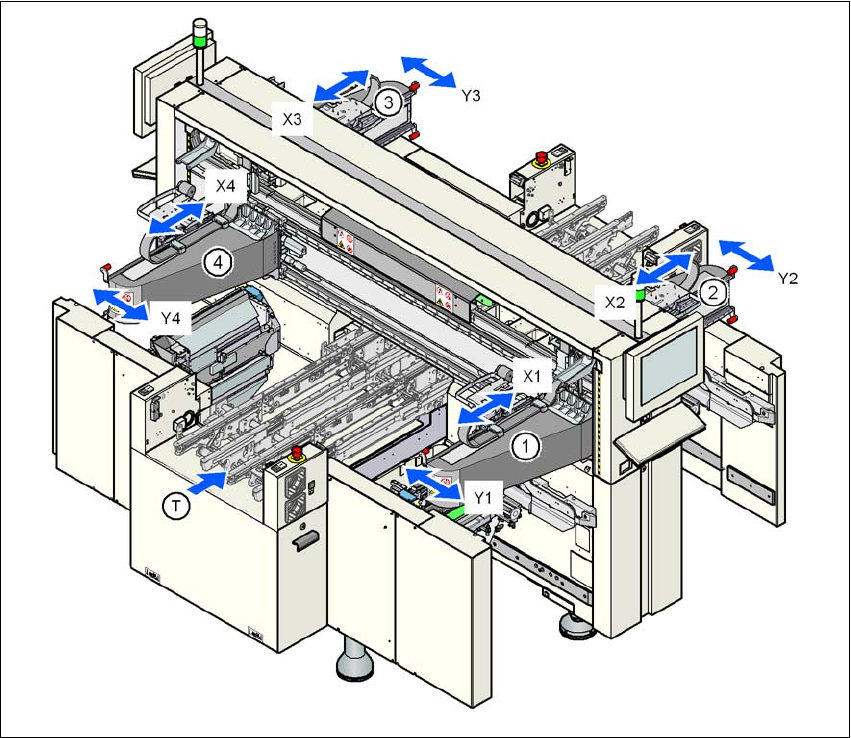

3.6.1.2 X4 マシンの X-Y 軸の位置
3
図 3.6 - 2 X4 マシンの X-Y 軸の位置
①、②、③、④ (X-Y 軸 1、X-Y 軸 2、X-Y 軸 3、X-Y 軸 4)
X1X 軸、X-Y 軸 1
Y1Y 軸、X-Y 軸 1
X2X 軸、X-Y 軸 2
Y2Y 軸、X-Y 軸 2
X3X 軸、X-Y 軸 3
Y3Y 軸、X-Y 軸 3
X4X 軸、X-Y 軸 4
Y4Y 軸、X-Y 軸 4
(T)PCB 搬送方向
実装エリア 2
実装エリア 1
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.6 X-Y 軸システム ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
142

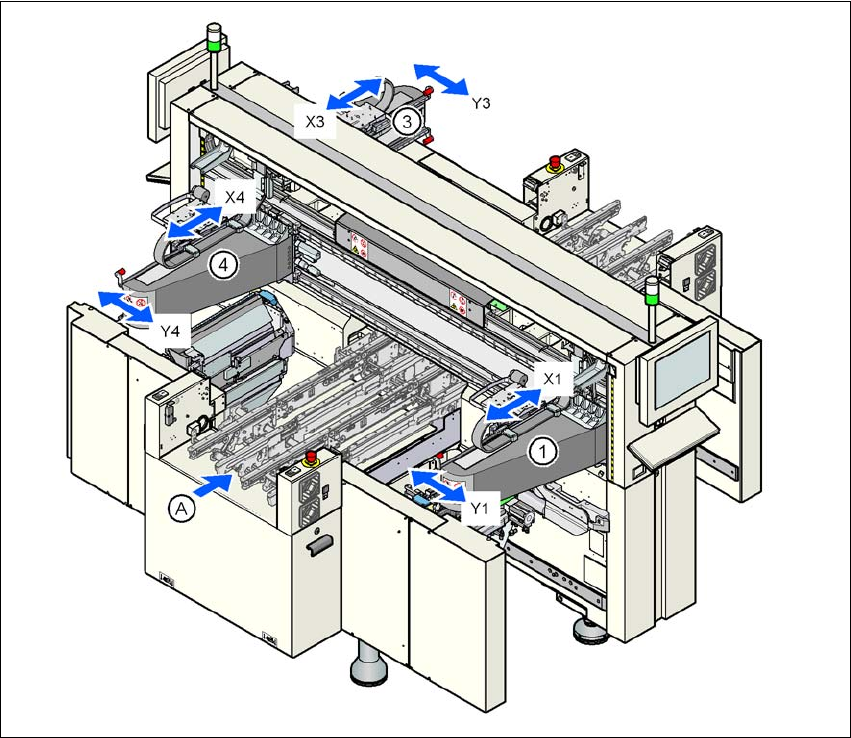

3.6.1.3 X3 マシンの X-Y 軸の位置
3
図 3.6 - 3 X3 マシンの X-Y 軸の位置
①、③、④ (X-Y 軸 1、X-Y 軸 3、X-Y 軸 4)
X1X軸、X-Y軸1
Y1Y軸、X-Y軸1
X3X軸、X-Y軸3
Y3Y軸、X-Y軸3
X4X軸、X-Y軸4
Y4Y軸、X-Y軸4
(T)PCB 搬送方向
実装エリア 2
実装エリア 1
