ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業 ソフトウエアバージョン SR.70x.xx 以降 201 1 年 1 月日本 語版 4.3 実装 マシンをセットアップする 265 4.3.12.3 SIPLACE X4I のボックス PC ユニット - 背面パネ ルにプラグを接続する 4 4 4.3.12.4 SIPLACE X4I にボックス PC ユニットを取り付ける →ペ ー ジ 257 の図 4.3 - …

100%1 / 446
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
264
4.3.12.2 SIPLACE X4I のボックス PC ユニット - 正面パネルのプラグ差込コネクタ
→ 次のプラグ差込コネクタもチェックしてください。
4
ボックス PC ユニット、正
面パネル
(ページ263
の図 4.3 -
20) プラグ
接続ケーブル ご注意
プラグ ケーブル
X0pr
a
a) このプラグは、カメラ用です。
X0pr 03009778 止まるまで挿入する
X1pr
a
X1pr 03009838 止まるまで挿入する
X2pr
a
X2pr 03009755 止まるまで挿入する
X3pr
a
X3pr 03009756 止まるまで挿入する
X0ps
a
X0ps 03009798 止まるまで挿入する
X1ps
a
X1ps 03009818 止まるまで挿入する
X2ps
a
X2ps 03009757 止まるまで挿入する
X3ps
a
X3ps 03009758 止まるまで挿入する
X6pc X6pc 03010478 止まるまで挿入する
X7pc X7pc 03051751 止まるまで挿入する
X8pc X8pc 03051752 止まるまで挿入する
X9pc
b
b) タッチスクリーンモニタを使用するとき。
X9pc 03051753 止まるまで挿入する
X10pc
b
X10pc 03051754 止まるまで挿入する
X6pn X6pn 03010051 ネジで固定
X7pn X7pn 03010059 ネジで固定
X4pv X4pv 03051749 ネジで固定
X5pv X5pv 03051750 ネジで固定
ボックス PC ユニット
( ページ 263
の図 4.3 - 20)
プラグ
プラグ ケーブル
X1pc X4rz ( ボックス PC 背面パネル ) 03072177-W1
X4pc X1pv 03051747
X6pv X4rz ( ボックス PC 背面パネル ) 03072177-W2
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
265
4.3.12.3 SIPLACE X4I のボックス PC ユニット - 背面パネルにプラグを接続する
4
4
4.3.12.4 SIPLACE X4I にボックス PC ユニットを取り付ける
→ページ257 の図 4.3 - 16 のように、ボックス PC ユニットに黄色 - 緑色のアースケーブル
を接続します。
→ ボックス PC ユニットの背面パネルにプラグコネクタを挿し込みます ( セクション
4.3.12.3
、ページ 265 参照 )。
→ ボックス PC ユニットを延長キットのレールの上に注意して持ち上げます。
→ どのケーブルもつぶさないように確認します。
→ ボックス PC ユニットを止まるまで延長キット内部に押し込みます。
→ ボックス PC ユニットの前面パネルにプラグコネクタを挿し込みます ( セクション
4.3.12.2
、ページ 264 参照 )。
→ ケーブルバンドで、ケーブルを前面に固定します。
→ 溝付きネジでボックス PC ユニットを固定します。
→ページ257
の図 4.3 - 16 のように、アースケーブルをドアに固定します ( ページ 254 の図
4.3 - 15
のアイテム 2)。
→ ドアをロックします。
ボックス PC ユニット
(ページ263
の図 4.3 -
20)
プラグ
接続ケーブル ご注意
プラグには、後部パネルから手
が届きます。
プラグ ケーブル
X3rz X3rz 03050907 止まるまで挿入する
X10rz X10rz 03056891 止まるまで挿入する
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
266
4.3.13 軸ユニットを取り付ける
4.3.13.1 軸ユニット X4I、X4、X3(X-Y 軸 1 および X-Y 軸 4) - 電気接続箇所
4

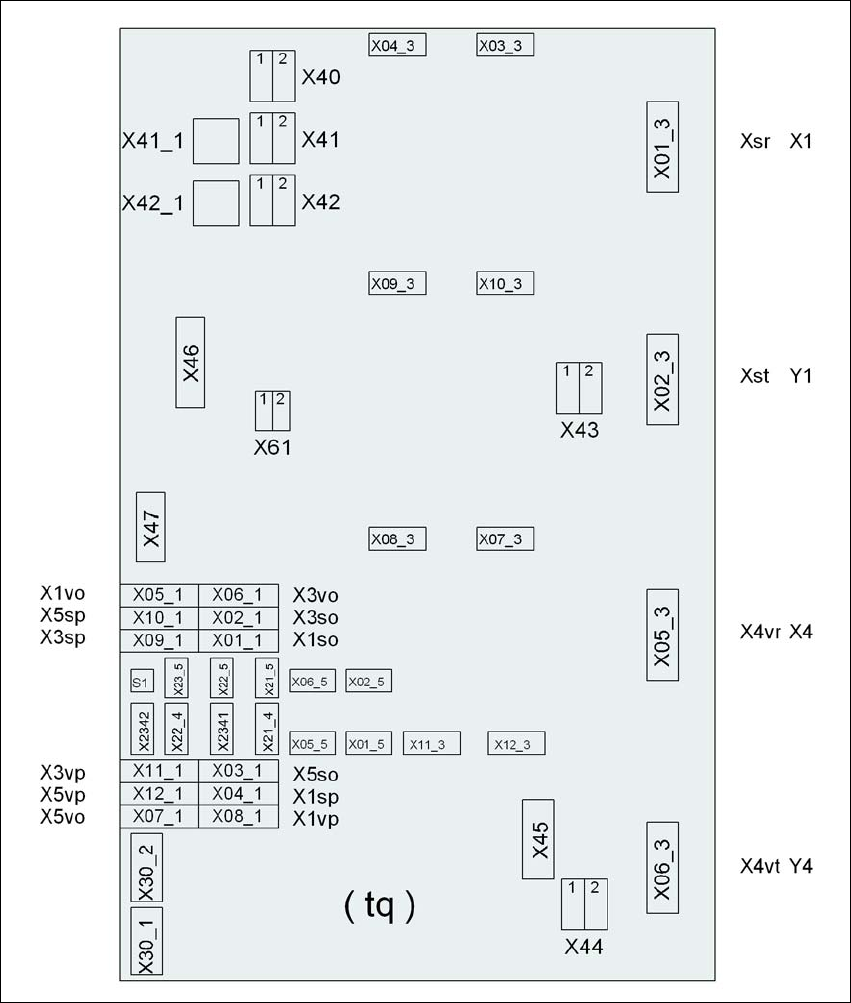

図 4.3 - 21 軸ユニット X4I、X4、X3 (X-Y 軸 1 および X-Y 軸 4)、背面パネル - プラグを接続する
プラグ
プラグ
プラグ
