ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.9 X フィーダ
187
3.9.4 X シリーズのフィーダアダプタ
アイテム番号 00141305-xxX シリーズフィーダのアダプタ
アイテム番号 00141308-xx 廃棄コンベヤのアダプタプレート
アイテム番号 00141310-xxSIPLACE ラベルフィーダのアダプタプレート
3
X テープフィーダの対象範囲が、スティックフィーダ、ラベルプレゼンタ、および廃棄コンベヤ
( 廃棄モジュール ) を含むまでに拡張されています。アダプタにより、S スティックフィーダ、ラ
ベルプレゼンタおよび廃棄コンベヤを X シリーズ部品トロリーで使用するためにセットアップ
できるようになります。S フィーダからの通信信号を、拡張 X シリーズプロトコルに準拠する
信号に変換します。フィーダ識別のような追加機能も、備えられています。
ご注意 3
アクセス範囲にスピードスター（C&P20）がある場合には、S スティックフィーダ、ラベル
フィーダ、廃棄コンベヤは、部品トロリーにセットアップすることができません。
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
170 μm 00117054-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
280 μm 00117034-xx
300 μm 00117041-xx
320 μm 00117035-xx
360 μm 00117036-xx
400 μm 00117040-xx
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.9 X フィーダ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
188
3.9.4.1 ラベルプレゼンタ装備の X シリーズ用フィーダアダプタ
3

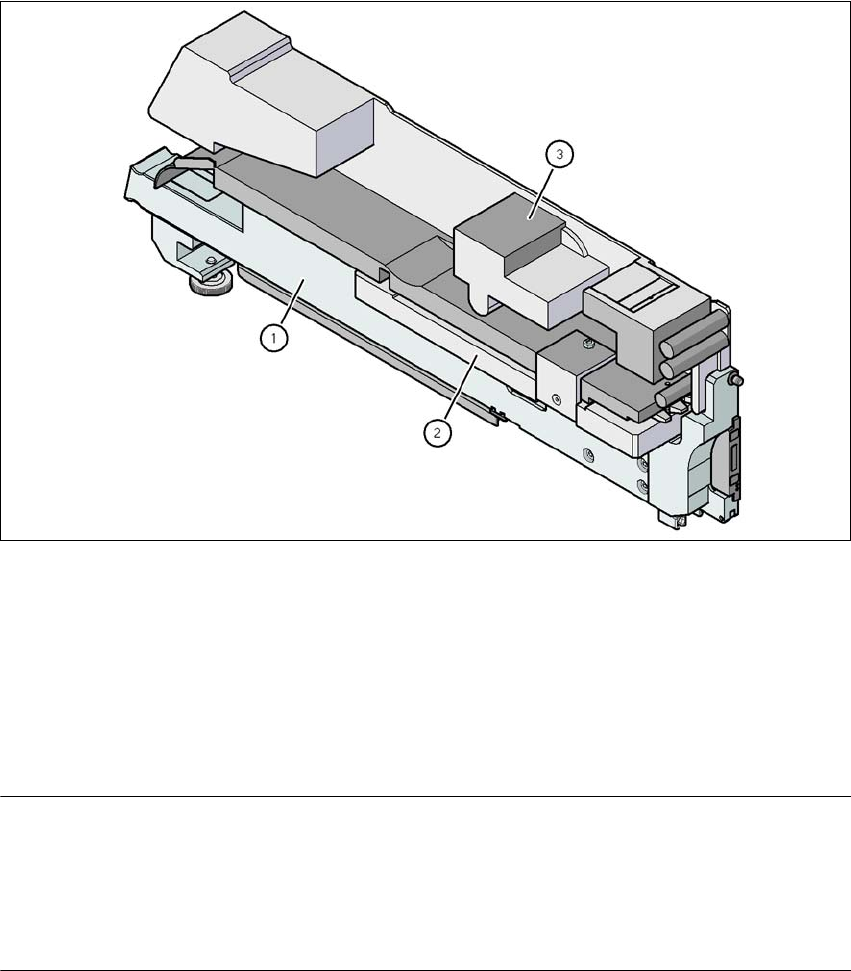

図 3.9 - 14 ラベルプレゼンタ装備の X シリーズ用フィーダアダプタ
(1) X シリーズフィーダ用アダプタ ( アイテム番号 00141305-xx)
(2) SIPLACE ラベルプレゼンタ用アダプタプレート ( アイテム番号 00141310-xx)
(3) ラベルプレゼンタ
3.9.4.2 スティックフィーダ装備の X シリーズ用フィーダアダプタ
ご注意 3
X シリーズフィーダ用アダプタが、標準としてアダプタプレートに供給されます。
– アダプタプレートは、最大 16.5 mm までの高さの部品に使用すること。
– 16.5 mm から 25 mm までの高さの部品は、アダプタプレートなしで実装処理されます。
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.9 X フィーダ
189
3

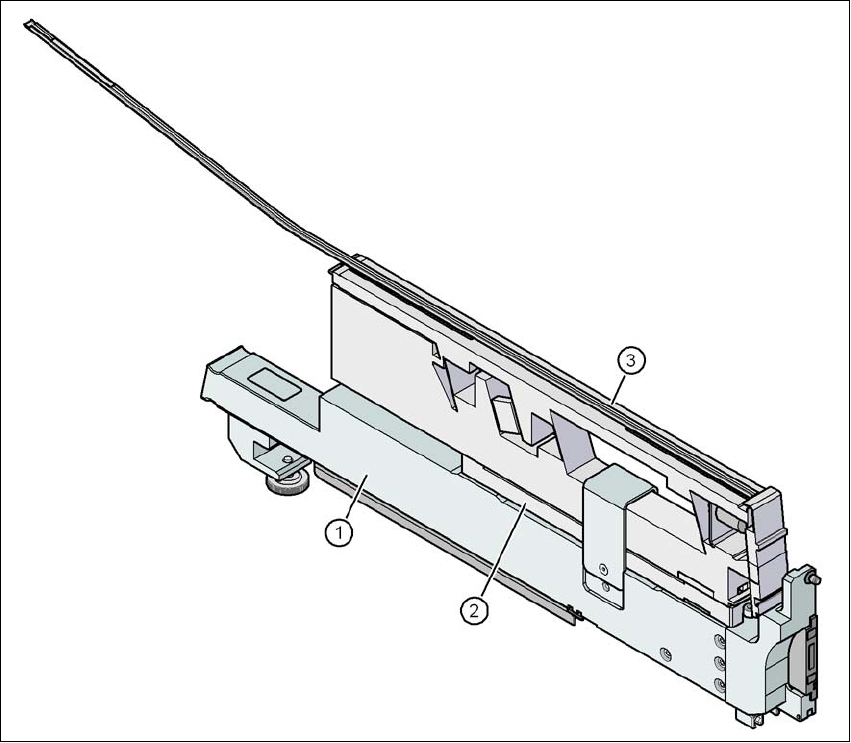

図 3.9 - 15 スティックフィーダ装備の X シリーズ用フィーダアダプタ
(1) X シリーズフィーダ用アダプタ ( アイテム番号 00141305-xx)
(2) アダプタプレート 16.5 mm( 配送品 )
(3) スティックフィーダ、タイプ 3 ( アイテム番号 00142031-xx)
幅 34.4 mm
フィーダ 1 本当たりのトラック数 1、2 または 3 3
フィーダが占有するロケーション個数 3 個 3
搭載部品個数 スティックマシン 1 本当たり最大 150 個、 3
部品長さに依存します。 3
スティックマガジン専用データ 9.5 mm 幅 / x 3 3
15 mm 幅 / x 2 3
> 15 mm 幅 / x 1 3
30 mm 幅 / 1 x 3
振動時間 SIPLACE Pro により可変、400 から 1,000 ms 3
以上 3
