ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
375
6.1.3 SIPLACE ツインスター用ノズルチェンジャー
アイテム番号 03005191-xx ノズル 2 個用マガジン
アイテム番号 03001807-xx ノズル 1 個用マガジン
6
図 6.1 - 21 SIPLACE ツインスター用ノズルチェンジャー
6.1.3.1 説明
このノズルチェンジャーには、最大 12 個のノズルマガジンが取り付けられます。次の二種類の
マガジンが利用できます。標準マガジンと、特殊ノズルまたはグリッパ用マガジンです。マガ
ジンは、共通サポートに固定されます。これらは、二本の平行ピンを使用して、センタリング
され、二本の皿ネジで所定の場所に固定されます。
6.1.3.2 テクニカルデータ
6
6
SIPLACE ツインスター用ノズルチェンジャー
寸法（長さ x 幅 x 高さ） 448 x 68 x 49 mm
ノズルホルダの個数
16 個、標準ノズル
4 個、特殊ノズルまたはグリッパ
ノズルタイプ
5xx、標準
4 xx、アダプタ付き
9 xx、アダプタ付き
ノズル交換時間 ノズル 1 個あたり約 2 秒
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
376
6.1.3.3 X4 のツインスター用ノズルチェンジャーの位置
ノズルチェンジャーは、各ツインスターごとに次のロケーションに取り付けられます。
ノズルチェンジャー 1、ロケーション 3: マガジン 12 個
ノズルチェンジャー 2、ロケーション 2: マガジン 10 個
これにより、22 個のマガジンのあるノズルチェンジャーが全部で 2 個となり、ノズルホルダは
合計 44 個になります。
6

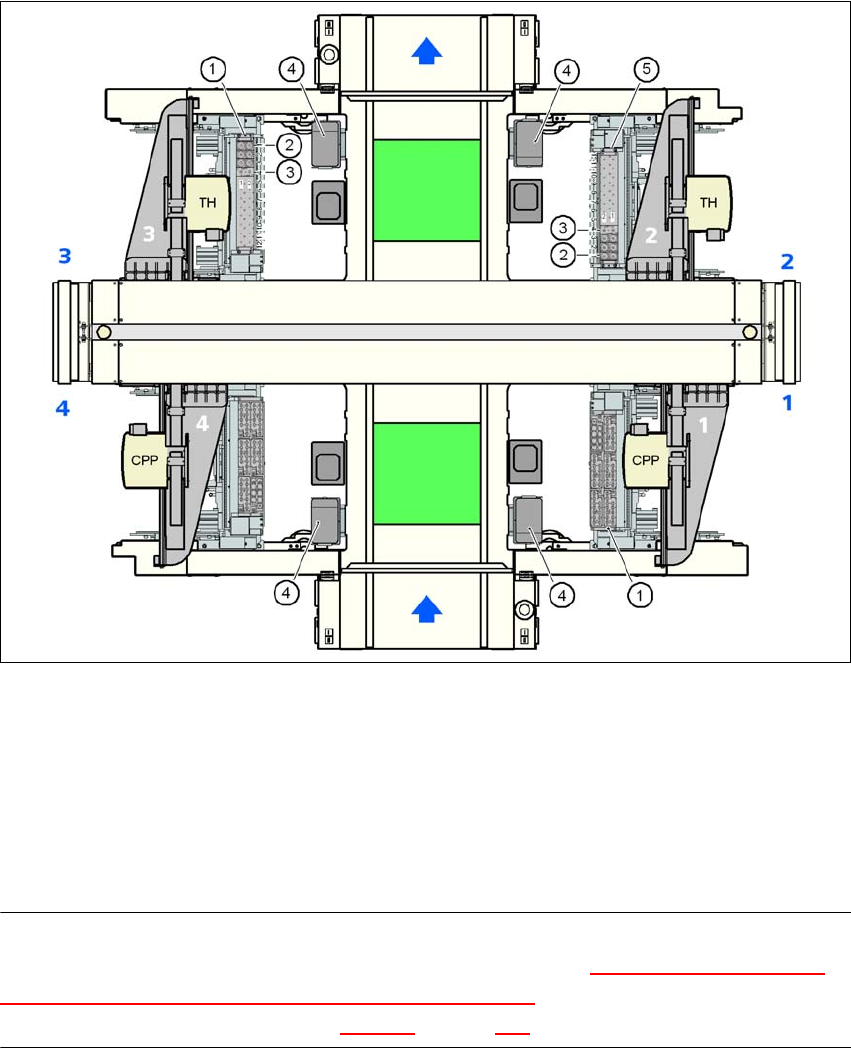

図 6.1 - 22 X4 マシンのツインスター用ノズルチェンジャーの位置
(1) ノズルチェンジャー 1
(2) 標準マガジン
(3) 特殊ノズルまたはグリッパ用マガジン
(4) 部品廃棄箱
(5) ノズルチェンジャー 2
ご注意 6
ロケーション 2 または 4 に MTC がインストールされている場合、「2 台の X-Y 軸と結合された
MTC のある実装エリアのツインスター用ノズルチェンジャー」オプションをそこにセットアッ
プしなければなりません ( セクション 6.1.3.7、ページ 380 以降参照 )。
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
377
6.1.3.4 X3 のツインスター用ノズルチェンジャーの位置
ノズルチェンジャーは、各ツインスターごとに次のロケーションに取り付けられます。
ノズルチェンジャー 1、ロケーション 3 ( 図 6.1 - 23
のアイテム 1): マガジン 12 個
ノズルチェンジャー 2、ロケーション 2 および 4( 図 6.1 - 23
のアイテム ): マガジン 10 個
これにより、32 個のマガジンのあるノズルチェンジャーが全部で 3 個となり、ノズルホルダは
合計 64 個になります。
6

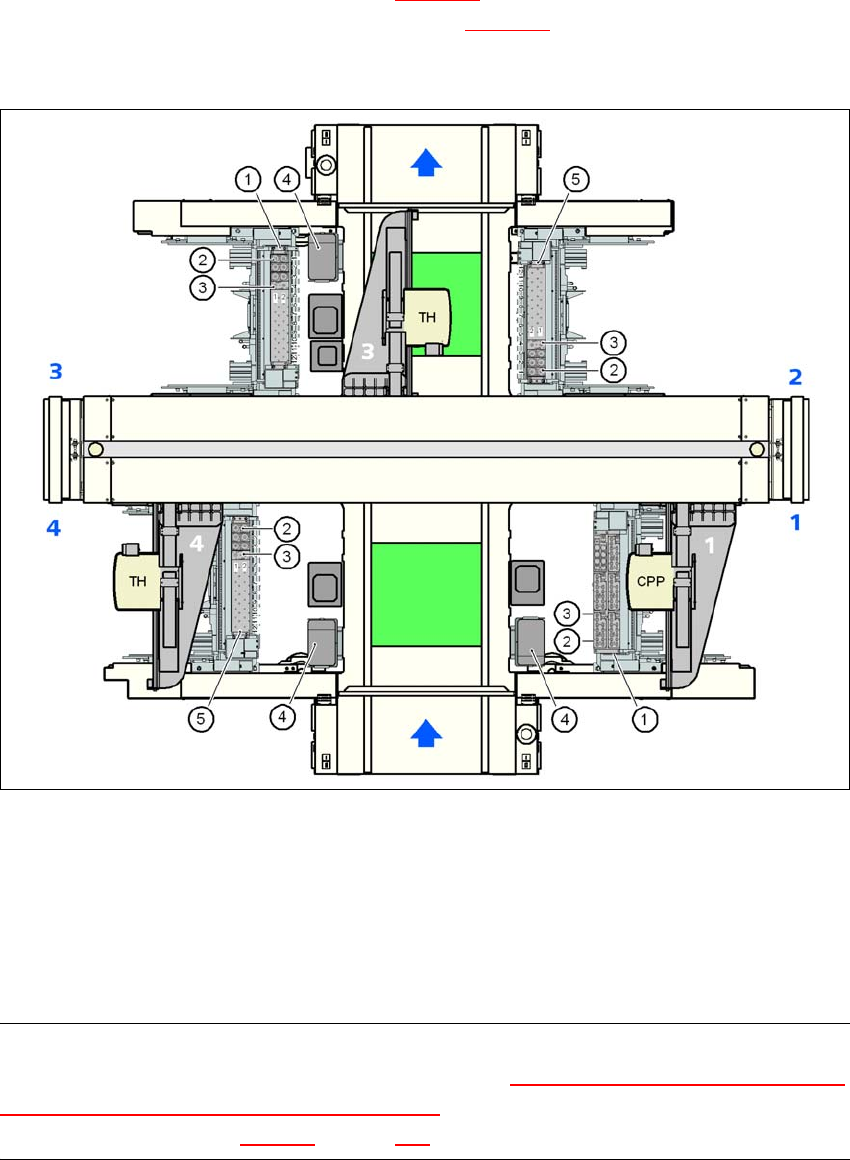

図 6.1 - 23 X3 マシン のツインスター用ノズルチェンジャーの位置
(1) ノズルチェンジャー 1 (TH)
(2) 標準マガジン
(3) 特殊ノズルまたはグリッパ用マガジン
(4) 部品廃棄箱
(5) ノズルチェンジャー 2 (TH)
ご注意 6
ロケーション 4 に MTC がインストールされている場合、「2 台の X-Y 軸と結合された MTC のある
実装エリアのツインスター用ノズルチェンジャー」オプションをそこにセットアップしなけれ
ばなりません ( セクション 6.1.3.7、ページ 380 以降参照 )。
