ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.5 実装ヘッド
133
3.5.2.7 マルチスター－混成モード
このモードでは、小型から中型部品が実装されます。
3
図 3.5 - 7 マルチスター－混成モード
K_BE 小型部品（ページ 131 の表 3.5 - 1 参照）
M_BE_1 中型部品、タイプ 1 ( ページ 131
の表 3.5 - 1 参照 )
M_BE_2 中型部品、タイプ 2 ( ページ 131
の表 3.5 - 1 参照 )
タイプ 29/38 部品カメラ、タイプ 29 またはタイプ 38
タイプ 33 固定部品カメラ、タイプ 33
1 ... 8 部品が吸着される順序
1 ... 12 部品が吸着される順序
3
中型サイズ部品、タイプ 2（M_BE_2) の対角線が長さ 39.8mm より長い場合、CPP ヘッドの隣り
のセグメントはタイプ M_BE_2 部品を吸着することができません。
タイプ 29/38 タイプ 29/38
タイプ 33 タイプ 33
K_BE
M_BE_2
M_BE_1
K_BE
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.5 実装ヘッド ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
134
3.5.2.8 拡張吸着 & 装着モードのマルチスター
. このモードでは、マルチスターは 01005 から 50x40mm までの全対象部品を装着することがで
きます。大型部品は最後に吸着され、画像によるセンタリングが行われ、最初の部品として装
着されます。
3
図 3.5 - 8 マルチスター－混成モード
K_BE 小型部品 ( ページ 131 の表 3.5 - 1 参照 )
M_BE_2 中型部品、タイプ 2 ( ページ 131
の表 3.5 - 1 参照 )
G_BE 大型部品 ( ページ 131
の表 3.5 - 1 参照 )
タイプ 29/38 部品カメラ、タイプ 29 またはタイプ 38
タイプ 33 固定部品カメラ、タイプ 33
1 ... 8 部品が吸着される順序
3
これらの部品の対角線が長さ 39.8mm より長い場合、CPP ヘッドの隣りのセグメントはタイプ
M_BE_2 および G_BE 部品を吸着することができません。
純粋な吸着＆装着モードでは、一サイクルで一個の大型部品しか装着されません。この場合、
CPP ヘッドは、IC ヘッドとして動作します。
タイプ 29/38
K_BE
G_BE
タイプ 33
M_BE_2
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.5 実装ヘッド
135

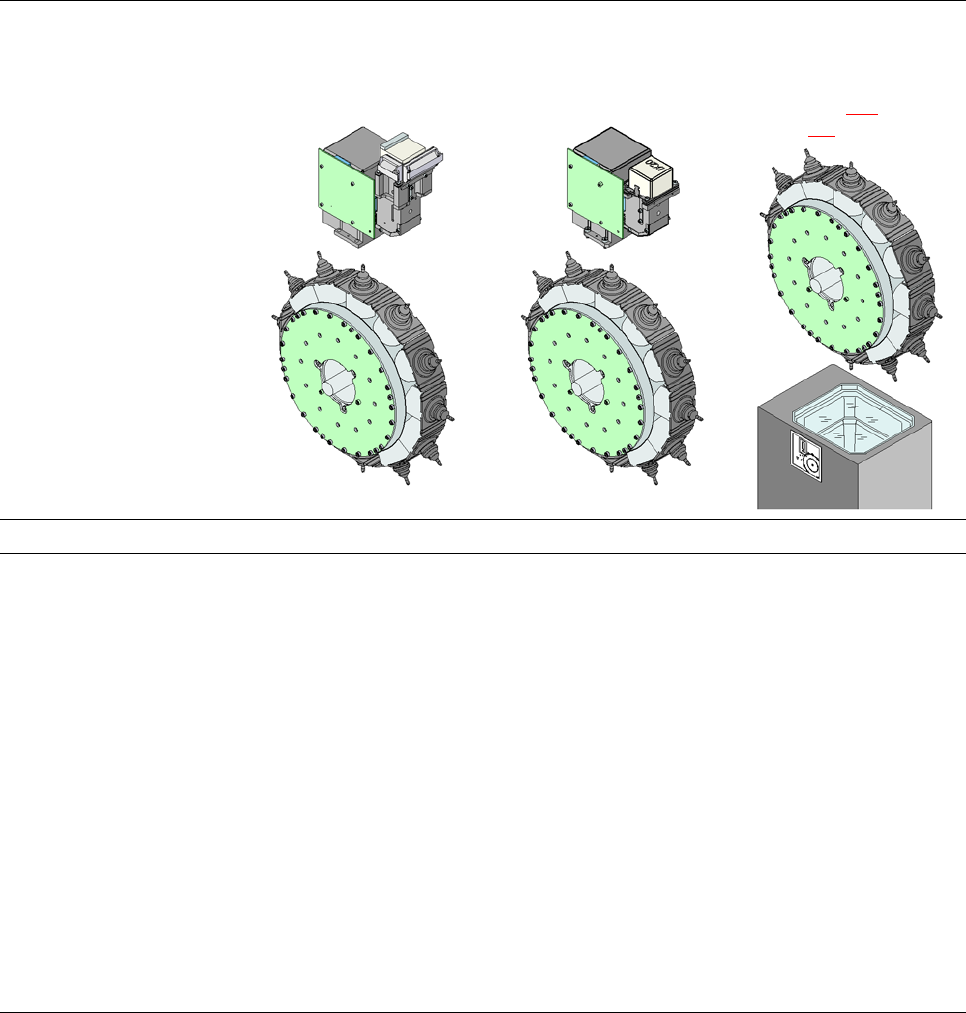

3.5.2.9 テクニカルデータ
3
CPP ヘッド : 高分解能部品カメ
ラ、タイプ 29、27 x 27、デジ
タルで画像によるセンタリン
グ
CPP ヘッド : 高分解能部品
カメラ、タイプ 38、
16 x 16、デジタルで画像に
よるセンタリング
CPP ヘッド : 固定部品カメ
ラ、タイプ 33、55 x 45、デ
ジタルで画像によるセンタ
リング
( セクション 6.7
のページ
406
参照 )
対象部品
a
01005
b
- 27 x 27 mm 01005
b
- 16 x 16 mm 0402 - 50 x 40 mm
部品仕様
最大高さ 8.5 mm / 6 mm
c
8.5 mm / 6 mm
c
11.5 mm
最小リードピッチ 0.3 mm 0.25 mm 0.3 mm
最小リード幅 0.15 mm 0.1 mm 0.15 mm
最小ボールピッチ 0.25 mm、18 x 18 mm 未満の部
品に対して
0.35 mm、18 x 18 mm 以上の部
品に対して
0.25 mm 0.35 mm
最小ボール径 0.14 mm、 18 x 18 mm 未満の部
品に対して
0.2 mm、18 x 18 mm 以上の部
品に対して
0.14 mm 0.2 mm
最小寸法 0.4 x 0.2 mm 0.4 x 0.2 mm 1.0 x 0.5 mm
最大寸法 27 x 27 mm 16 x 16 mm 50 x 40 mm
最大重量 4 g 4 g 8 g
実装圧力
現行のセンサモード に
て ( 減速実装速度 )
1 N ... 3.0 N ± 0.5 N
ライトバリアモードに
て
2.2 N + 1.2 N - 0.5 N
