ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー 353 6 図 6.1 - 2 X4I マシンの SIPL ACE スピード スター用ノズルチェンジ ャーの位置 ご注意 : 6 – ロケーシ ョン 2 および 4 では、実装ヘッドは、内側のノズルマガジン （図 6 .1 - 2 のアイ テム 2）にアクセス…
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
352
6.1.1.1 説明
このノズルチェンジャーは、おのおの 12 個のノズルホルダのあるマガジンを 6 個収納すること
ができます。 マガジンは、共通サポートに取り付けられます。二本の平行ピンを使ってセンタ
リングされ、所定の位置に 4 個のスナップ式ファスナで固定されます。正確な位置は、各マガ
ジンにある二個のフィデューシャルによって決められます。実装ヘッドが突き出しているマガ
ジンと衝突しないようにするために、ノズルチェンジャーのボディにマガジンが正しく着座し
ているかどうか、マイクロスイッチでモニタしています。マガジンが無かったり、正しく着座
していないマガジンに反応して、安全回路がマシンを停止するので、すべてのマガジンロケー
ションは、満載する必要があります。 取り付けられたノズルステーションでは、ノズルを望み
のサイズに磨いたり、廃棄したりでき、部品をスピードスターのノズルから吹きとばすことが
できます。
ご注意 6
このノズルチェンジャーは、スピードスターと組み合わせてしか使用できません。
6.1.1.2 テクニカルデータ
6
6
6
6.1.1.3 X4I の SIPLACE スピードスターのノズルチェンジャーの位置
スピードスターでは、ノズルチェンジャーをロケーション 1、2、3、4 に取り付けることができ
ます ( ページ 353
の図 6.1 - 2 のアイテム 1)。
これにより、実装マシンでは次のノズルチェンジャー構成があります。
6
SIPLACE スピードスター用ノズルチェンジャー
寸法 ( 長さ x 幅 x 高さ ) 449 x 94.5 x 79 mm
ノズルホルダの個数 72 個
ノズルマガジンの個数 6 個
ノズルタイプ 10xx、11xx、12xx
ノズル交換時間 ノズル 1 個当たり約 2 秒
接続圧縮空気 0.48 MPa (4.8 bar)
ロケーション ノズルマガジンの個数 予約ノズルマガジンの個数 ノズルホルダの個数
1 6 個 - 72 個
2 4 個 2 個 48 個 (+ 24 個予約 )
3 6 個 - 72 個
4 4 個 2 個 48 個 (+ 24 個予約 )
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
353
6

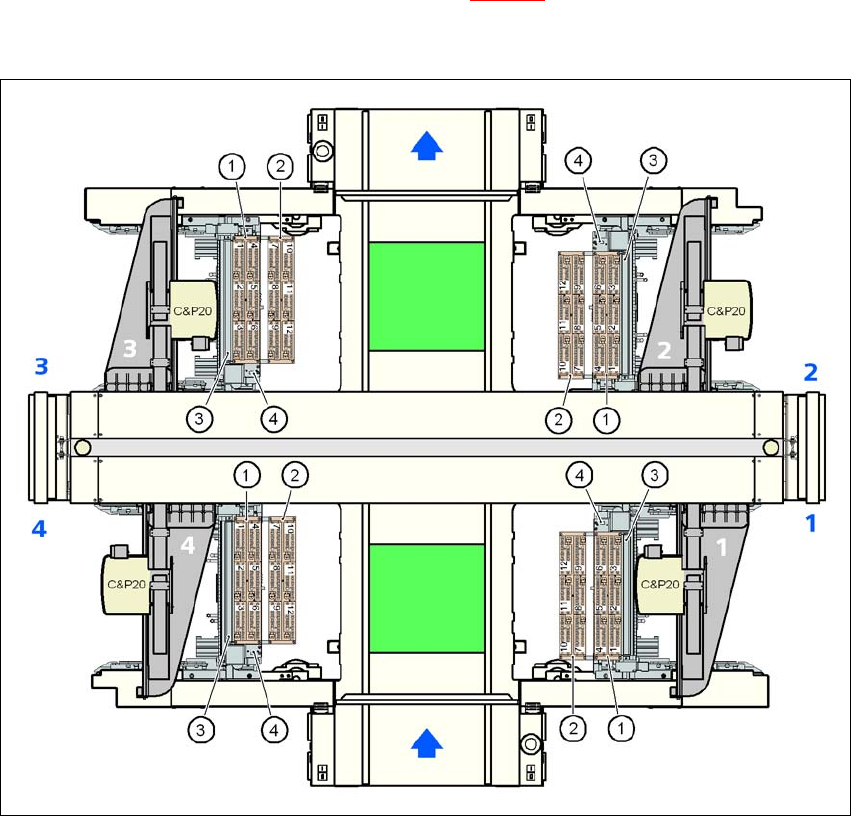

図 6.1 - 2 X4I マシンの SIPLACE スピードスター用ノズルチェンジャーの位置
ご注意 : 6
– ロケーション 2 および 4 では、実装ヘッドは、内側のノズルマガジン（図 6.1 - 2
のアイ
テム 2）にアクセスできません。
– マガジンの消失や正しく着座していないマガジンに対する反応で安全回路がマシンを停止
させるので、マガジンロケーションのすべては満載していなければなりません。
6
(1) ノズルチェンジャー
(2) 予約ノズルマガジンの位置 ( ロケーション 2 または 4)
(3) ノズルマガジン
(4) 部品用廃棄箱
(5) ノズル取り外し装置および廃棄箱
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
354
6.1.1.4 X4 の SIPLACE スピードスター用ノズルチェンジャーの位置
ロケーション 1、2、3、4 には、スピードスター（図 6.1 - 3 のアイテム 1 と 2）用に 1 個また
は 2 個のノズルチェンジャーがインストールされます。これにより、全容量 48 個のマガジンの
あるノズルチェンジャーが 8 個となり、全部で 576 個のノズルホルダになります。
6
図 6.1 - 3 X4 マシンの SIPLACE スピードスター用ノズルチェンジャーの位置
(1) ノズルチェンジャー、「列 1」
(2) ノズルチェンジャー、「列 2」
(3) 部品用廃棄箱
(4) ノズル取り外し装置および廃棄箱
(5) ノズルマガジン
