4.3.10 PCB 搬入側に延長キットを取り付ける
4.3.10.1 工具
– 六角レンチ、DIN 911、セット
– マシンキー
4.3.10.2 アセンブリ
4

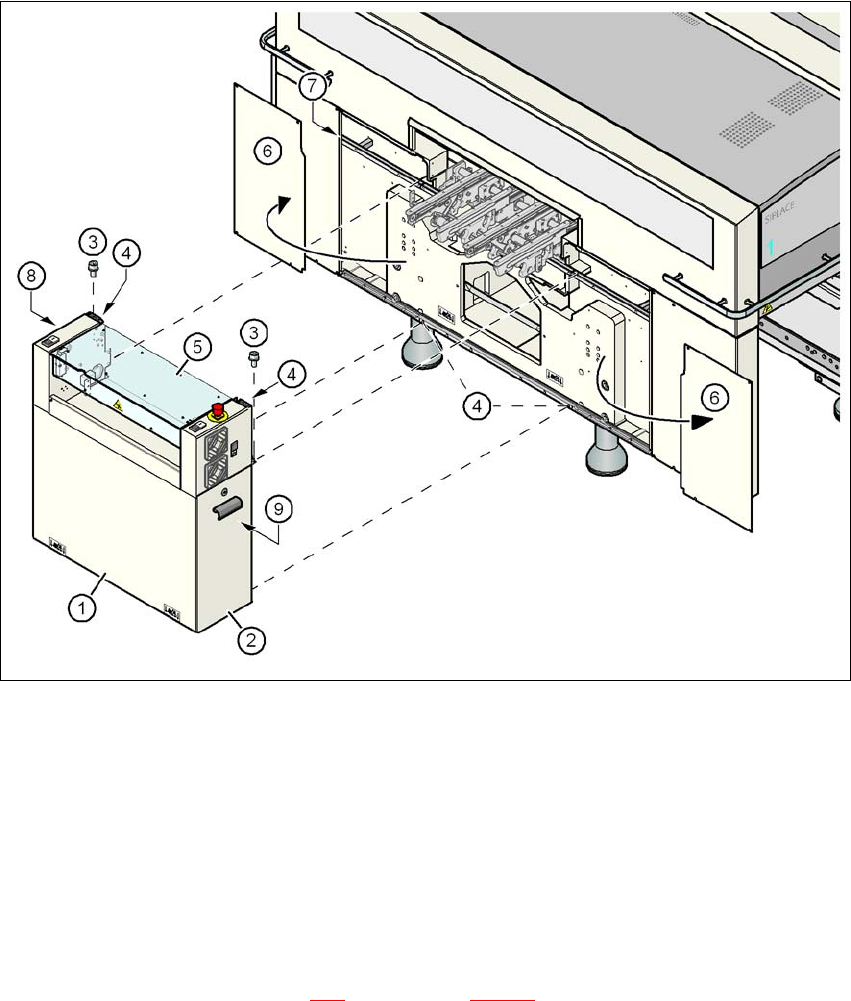

図 4.3 - 15 PCB 搬入側に延長キットを取り付ける
(1) 延長キット
(2) ドア
(3) 溝付きネジ DIN 912、M6x16 とワッシャ
(4) アース接続箇所
(5) コンベヤカバー
(6) サイドパネル、取り外されている
(7) 引き出しユニットレール
(8) ボックスPCユニット(ページ263
のセクション 4.3.12 参照 )
(9) 軸ユニット (X4I、X4、X3：X-Y 軸 1 および 4)
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
255
→ サイドプレートを両方とも取り外します（ページ 254
の図 4.3 - 15 のアイテム 6)。
注意 4
底にある 3 本のネジを直接取り外さないこと。カバーが落下しないように緩めるだけにし
ます。
→ サイドプレートからアースケーブルを外します。
→ 延長キット（アイテム 1）からドアを両方取り外します（ページ 254
の図 4.3 - 15 のアイ
テム 2）。
ご注意 4
損害を避けるために、別の人が延長キットを組立てる補助をすることをお奨めします。
→ 延長キット ( ページ 254
の図 4.3 - 15 のアイテム 1) を取り付けるのに十分なスペースが
できるようにするため、ボックス PC ユニット
a
( ページ 254 の図 4.3 - 15 のアイテム 8)
および軸ユニット ( ページ 254
の図 4.3 - 15 のアイテム 9) を、マシンの横に置きます。
→ ボックス PC ユニットと軸ユニットへの接続ケーブルがあまり緊張していないようにしま
す。
→ マシンフレームに向かって延長キット（ページ 254
の図 4.3 - 15 のアイテム１）を持ち上
げ、アセンブリブラケットが引出しユニットレール（ページ 254
の図 4.3 - 15 のアイテム
7）に載るように位置を決めます。
注意 4
延長キットが PCB コンベヤの六角シャフトと衝突して、曲がってしまわないようにしま
す。
→ 延長キットを、4 本の溝付きネジ M6x16 とワッシャ ( ページ 254
の図 4.3 - 15 のアイテム
3) で固定します。
a) セクション 4.3.12、ページ 263 参照
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
256
4.3.10.3 六角シャフトガイドを固定する
→ シングルコンベヤでは、二本の溝付きネジ M6x16 とワッシャを使用して六角シャフト
（ページ 252
の図 4.3 - 14 のアイテム 8）の
一個の
ガイドを延長キットに固定します。
→ デュアルコンベヤでは、二本の溝付きネジ M6x16 とワッシャを使用して六角シャフト
（ページ 252
の図 4.3 - 14 のアイテム 8）の
二個の
ガイドを延長キットに固定します。
4.3.10.4 ケーブル接続をおこなう - PCB 搬入側の延長キット
4
延長キットの左側にあるもの
( 搬送方向を見て )
コネクタ / ケーブル 行先コネクタ / ケー
ブル
起動 / 停止ボタン
スイッチ、PCB コンベヤカバー
X61/03020410 X61/03002537
保護カバースイッチ、ロケーション 4
X54/03020409 X54/03002540
部品トロリー結合ユニットのボタン、ロケーショ
ン4
X242/03021056 X242/03021054
延長キットの右側にあるもの
( 搬送方向を見て )
コネクタ / ケーブル 行先コネクタ / ケー
ブル
非常停止ボタン
起動 / 停止ボタン
X64/03020687 X64/03002538
保護カバースイッチ、ロケーション 1
X51/03020409 X51/03002539
部品トロリー結合ユニットのボタン、ロケーショ
ン1
X212/03021056 X212/03021051
