次のビューが開きます。

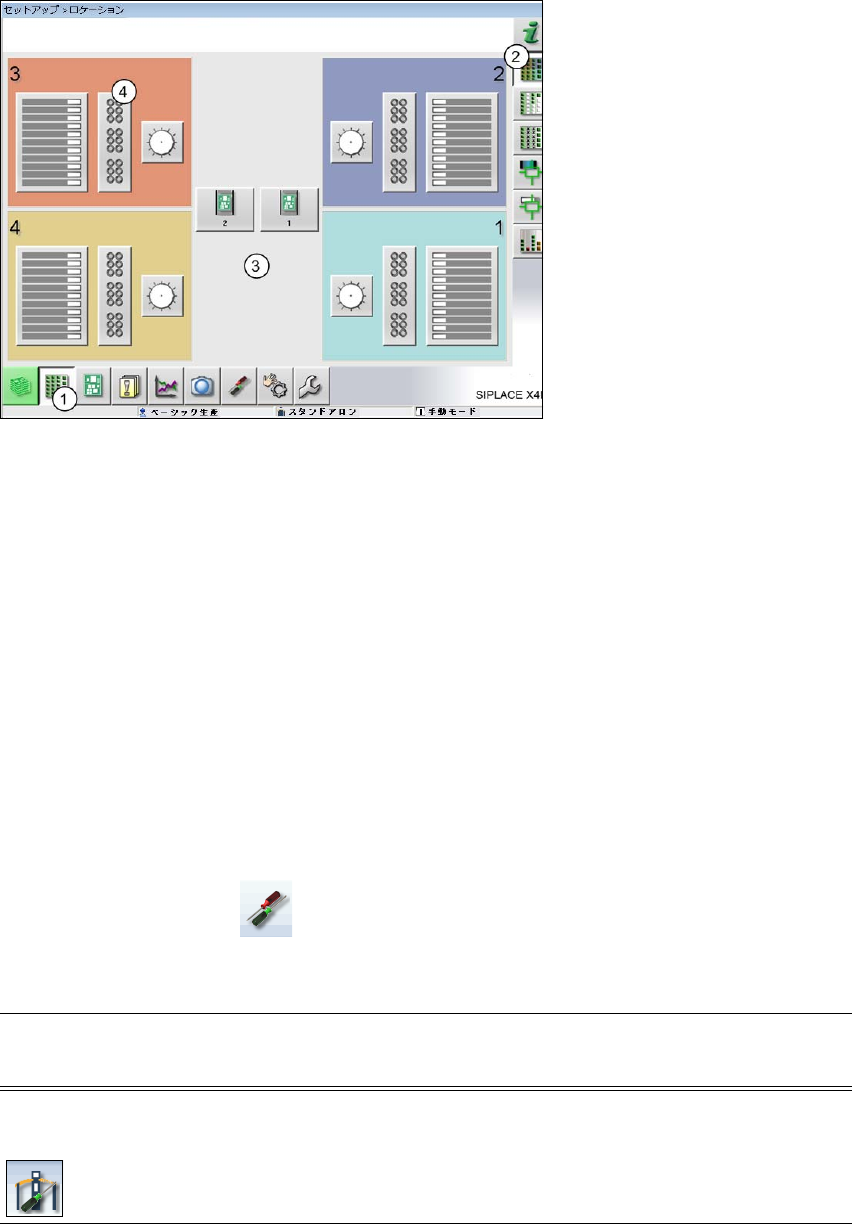

図 5.5 - 4 「ノズルチェンジャー」ビューのユーザーインタフェース (SIPLACE X4I に関して )

用語

(1)「ノズルチェンジャー」縦列ツールバー

(2)「ノズルチェンジャー」処理エリア

(3) 前のビューに戻る「上に一つ移動」ボタン ( この場合、「フィーダ、部品およびノズル」

ビュー、前の図を参照。)

(4) 別の X-Y 軸に直接切り替えるボタン

(5)「ヘッド構成」に直接切り替えるボタン

5.5.5 設定

「設定」ビューにより、いろいろなユーザー設定、ソフトウエアオプション、マシンオプション

を変更することができようになります。

Æ ツールバーの「設定」をクリックします。

追加ツールバーが右側に表示されます。次のテーブルには、このシンボルと設定の簡単な説明

があります。

シンボ

ル

設定説明

マシン設定アドバンス生産は、マシンサービスまたは SIPLACE サービスのみ

使用。

コントロールモードとオプション（たとえば稼働オプション）用。

マシンをシャットダウン。

オペレーティングシステムへの切り替え。

ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業

ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.5 ユーザーインタフェース

311

5.5.6 カラーマーキングを使用するアプリケーション志向オペレーション

ユーザーインタフェースで、シンボル、ボタンおよびビューを色で強調表示することができま

す。たとえば、オペレータの介入が必要なとき、あるいは警告が発せられたとき、使用された

さまざまな色が即座に表示されます。

次のカラーマーキングがステーションソフトウエアで使用されます。

ユーザー設定作業レベルを設定する（セクション 5.3.3、ページ 300 参照）。

言語を設定する。標準として「ドイツ語」および「英語」から選

択できます。追加言語をインストールするための言語 CD も利用で

きます。

その他のオプションは、「アドバンス生産」オペレータレベル以上

で設定することができます。

マシンオプ

ション

「ベーシック生産」オペレータレベルではどのオプションも変更で

きません。

マシンオプションを構成する。

ソフトウエア

オプション

マシンサービスもしくは SIPLACE サービス専用。

ここで、さまざまなテスト機能を起動できます。

接続されている

外部システムの

概要

接続されたすべての外部システムを表示します（たとえば、OIS、

セットアップセンタなど。

接続状態および使用中のメモリを表示します。また、接続されて

いるシステムをクリアするのにも使用します。

シンボ

ル

設定説明

色ステータス意味

赤エラーオペレータの介入が必要です。

「フィーダ、部品およびノズル」ビューのみ。

オレンジ警告オペレータに注意があります。

しかし、オペレータの早急な介入が必要ではない。

「フィーダ、部品およびノズル」ビューのみ。

緑ビジーシンボルまたはボタンは、マシンを制御していて、状態は

良好です。

「ベーシック生産」、「フィーダ、部品およびノズル」、「ボー

ド」「センサおよび機能をチェック」

および「サービス」ビューでのみ利用できます。

緑点滅ボードを待って

いる

マシンがベーシック生産モードで準備完了しているが、

ボードが無いために実際に生産していない場合、「ビジー」

状態を置き換えます。

PCB を挿入してください。

「ベーシック生産」ビューのみ。

5 3 マシンでの作業ユーザーマニュアル SIPLACE X シリーズ

5.6 エラー情報およびオンラインヘルプソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版

312

5.6 エラー情報およびオンラインヘルプ

実装マシンで作業が進行中にエラーが発生する場合、ユーザーインタフェースのステータス

フィールドに、エラーメッセージが赤色で表示されます。エラー情報シンボルがアクティブに

なります。

ツールバーの赤く強調表示されたボタンは、オペレータの介入が必要なことを知らせます。

図 5.6 - 1 エラーメッセージのある「ベーシック生産」ビュー (SIPLACE X4I に関して )

図 5.6 - 1 の用語

(1) エラー番号

(2) エラーメッセージ : エラーに関する短い情報

(3)「詳細」シンボル : 詳細情報を呼び出すため ( たとえば、エラーの発生元、発生した時間

など )

(4)「エラーを通知」シンボル : エラー表示をクリアするため

(5)「エラー情報シンボル」: 現在のエラーに関するヘルプを呼び出すため
