ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.9 3D 平面度測定センサ
415
6.9.6 取付に関する注記
3D 平面度測定センサを取り付ける場合、次の点にご注意ください。
– 3D 平面度測定センサは、A364 軸ユニットおよびボックス PC を備えている SIPLACE マシン
にしか取り付けられません。A363 軸ユニット付属のマシンに改造して取り付けられませ
ん。
– 3D 平面度測定センサは、ツインヘッドまたは高圧力ヘッドと組み合わせてしか使用できま
せん。
– 3D 平面度測定センサは、その実装エリアに収集装着ヘッドがある場合、セットアップでき
ません。
– 各マシンの次のロケーションに、一基の 3D 平面度測定センサしか取り付けることができま
せん。
6
実装マシン ロケーション
SIPLACE X2 3
SIPLACE X3 3
SIPLACE X4
2 または 3
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.10 PCB バーコードスキャナ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
416
6.9.7 分析コンピュータ
ボックス PC は分析コンピュータとして動作します。これは搬入側の制御コンピュータおよびマ
シンコントローラと共に格納されています。
6

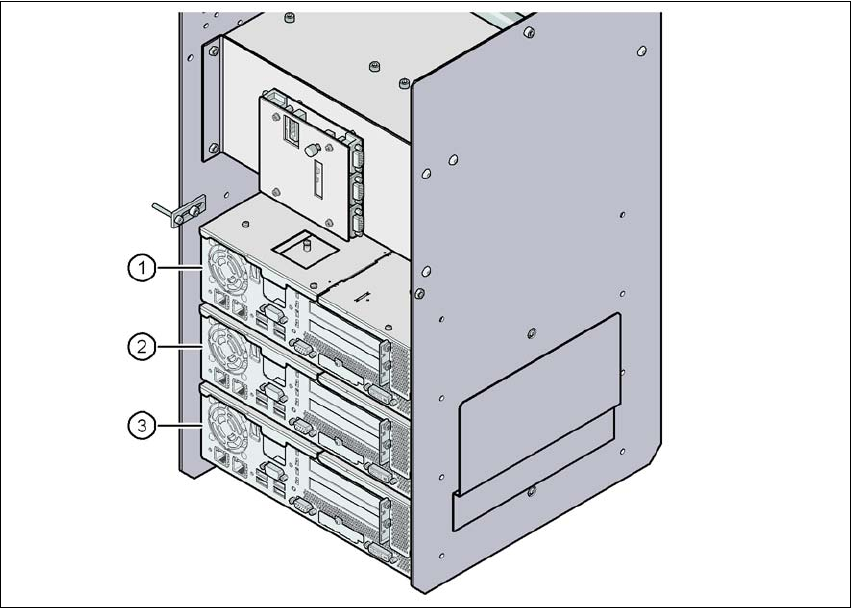

図 6.9 - 4 3D 平面度測定センサのボックス PC
(1) 制御コンピュータ
(2) マシンコントローラ
(3) 3D 平面度測定センサの分析コンピュータ
6
6.10 PCB バーコードスキャナ
アイテム番号 00519881-xxPCB バーコードスキャナ、2D、X/SX マシン
アイテム番号 00176112-xxData Man X/HS/HF 上用マウント
アイテム番号 00176113-xxData Man X/HS/HF 下用マウント
アイテム番号 00176118-xxCognex I/O モジュール
アイテム番号 00176119-xxCognex USB ケーブル DM 100 USB 000
アイテム番号 00176120-xxI/O ボックスインタフェース用ケーブル
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.10 PCB バーコードスキャナ
417
6.10.1 説明
PCB バーコードスキャナを使用して、PCB 上のバーコードを自動的に記録しデコードします。部
品の実装密度が恒常的に増加するのに伴い、バーコードが利用できるスペースがどんどん小さ
くなっています。そのため、SIPLACE X-series 用に、これらの小さくなったバーコードでも確
実に処理ができるように新型の PCB バーコードスキャナを開発しました。このバーコードス
キャナは、2D マトリックスコードおよび 1D バーコードを処理できます。
PCB バーコードスキャナは、実装マシンの搬入側の PCB コンベヤ上に取り付けられています。
最大 4 基の装置を、各マシンに改造することができます。バーコードスキャナは、PCB の上面
と下面にあるバーコードラベルを読むことができるように、デュアルコンベヤの両トラックに
に取付けられています。
PCB バーコードスキャナは、リテーナ金具を使用して上部と下部の成形レールに固定されてい
ます。 これらは必要に応じて成形レール上で位置を決めることができ、バーコードラベルを基
準にして位置を揃えることができます。PCB 搬送方向に平行または垂直にバーコード帯が読み
取れるように、 簡単な数回の手順で、バーコード帯の位置に合わせてバーコードリーダを取付
けることができます。
6.10.2 テクニカルデータ
6
センサ 1/3 CMOS ( 分解能 752 x 480)
フレームレート 最高 60 fps
画像信号 読み取り LED、1 個
通信 LED、1 個
音響信号 プログラミング可能なブザー
データインタフェース RS232、USB 2.0
作動電圧 5 VDC ... 24 VDC
消費電力 最大 2.5 W
電気コネクタ 15-pin D-Sub HD コネクタ
寸法 55 x 42 x 22 mm
重量 125 g
1D コードタイプ UPC、EAN、Codabar 2/5 Interleaved、Code 39、
Code 128、Code 99
2D コードタイプ Data Matrix ECC 200
