6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.3 マトリックストレイチェンジャ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
398
6.3.4.1 寸法
6
図 6.3 - 1 トレイチェンジャ、寸法、すべての寸法は、mm 単位
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.3 マトリックストレイチェンジャ
399
6.3.4.2 ボタンとスイッチ
6
図 6.3 - 2 マトリックストレイチェンジャ、背面図
(1) メインスイッチ
(2) 非常停止ボタン
(3) 最大 30 枚のワッフルトレイキャリアを収納するタワー 1（最大 60 枚の JEDEC トレイ）
(4) 最大 40 枚のワッフルトレイキャリアを収納するタワー 2（最大 40 枚の JEDEC トレイ）
(5) マトリックストレイチェンジャの高さを調整するクランクを取り付ける箇所
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.3 マトリックストレイチェンジャ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
400
6.3.5 MTC 付属の X4 マシンの寸法
6
6

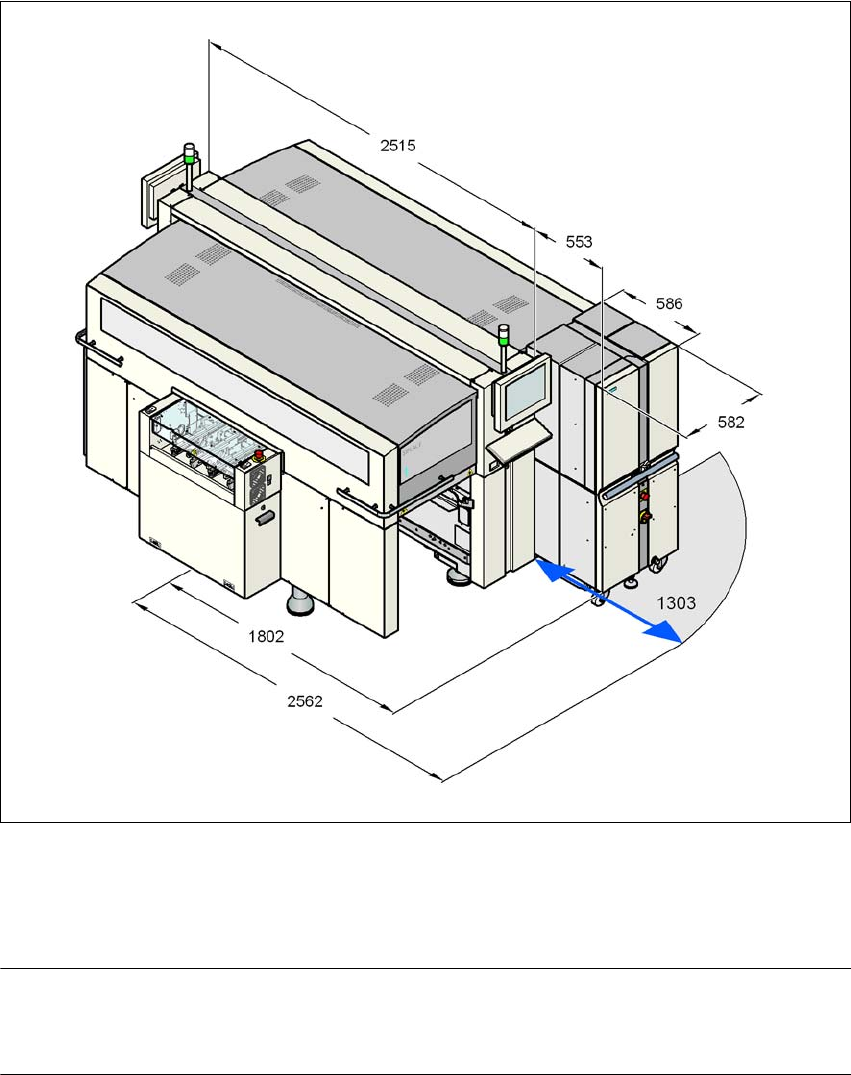

図 6.3 - 3 マトリックストレイチェンジャ付属の X4 マシンの寸法、mm 単位
6
ご注意 6
マトリックストレイチェンジャは、部品トロリーの代わりにロケーション 2 および 4 に結合さ
れます。.
