ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業 ソフトウエアバージョン SR.70x.xx 以降 201 1 年 1 月日本語版 5.6 エ ラー情報およびオン ラインヘルプ 313 5.6.1 現在のエラーに関する情報の表示 現在のエラーに関する情報を表 示するには、 シンボルをクリックして 、ステーションコ ンピュータの ヘルプシステム を 開きます。エラー情報のあるメインの ヘルプシステム ウィンド ウが…
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.6 エラー情報およびオンラインヘルプ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
312
5.6 エラー情報およびオンラインヘルプ
実装マシンで作業が進行中にエラーが発生する場合、ユーザーインタフェースのステータス
フィールドに、エラーメッセージが赤色で表示されます。エラー情報シンボルがアクティブに
なります。
ツールバーの赤く強調表示されたボタンは、オペレータの介入が必要なことを知らせます。
5
図 5.6 - 1 エラーメッセージのある「ベーシック生産」ビュー (SIPLACE X4I に関して )
図 5.6 - 1 の用語
(1) エラー番号
(2) エラーメッセージ : エラーに関する短い情報
(3)「詳細」シンボル : 詳細情報を呼び出すため ( たとえば、エラーの発生元、発生した時間
など )
(4)「エラーを通知」シンボル : エラー表示をクリアするため
(5)「エラー情報シンボル」: 現在のエラーに関するヘルプを呼び出すため
12
3
4
5
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.6 エラー情報およびオンラインヘルプ
313
5.6.1 現在のエラーに関する情報の表示
現在のエラーに関する情報を表示するには、 シンボルをクリックして、ステーションコ
ンピュータのヘルプシステムを開きます。エラー情報のあるメインのヘルプシステムウィンド
ウが開きます。この情報は、ヘルプを開いたときから、現在表示されているエラーに関するも
のです。
エラーが除去され、マシンによりそのことが自動的に検知されると、エラーはステータス
フィールドから自動的に削除されます。
除去されたことが自動的に検知されない場合、手動でステータスフィールドからエラーをクリ
アします。
これを行うには、 シンボルをクリックします。エラーメッセージは、ステータス
フィールドに表示されなくなります。
5.6.2 選択したエラーに関する情報の表示
Æ ツールバーで ボタンをクリックします (1)。
発生したすべてのエラーが表示されます。
Æ 「記録されたメッセージを表示」ボタンをクリックします (2)。
Æ エラーリストのツリー (3) をクリックすると、詳細エラーメッセージが開きます。
. 5

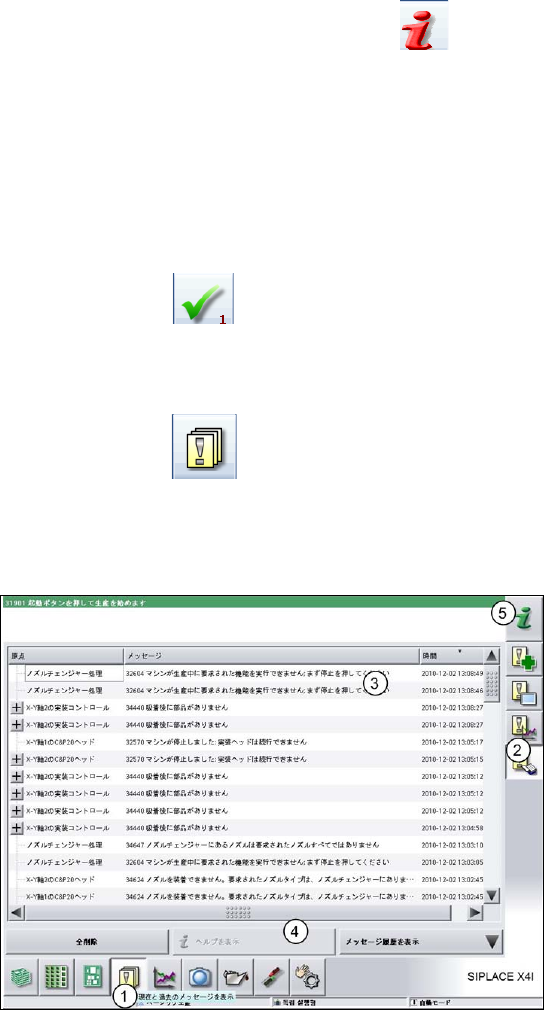

図 5.6 - 2 例 : エラーリスト (SIPLACE X4I に関して )
Æ エラーリストで、読みたい情報のエラー表示を選択します。
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.6 エラー情報およびオンラインヘルプ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
314
Æ 「ヘルプを表示」ボタン (4) をクリックして情報を表示します。
エラー番号を入力してヘルプシステム索引 (5) にて、別のエラーに関するエラー情報を検索し
たり、表示したりすることができます。
5.6.3 オンラインヘルプのエラー情報の色の意味
5
5.6.4 コンテキストメニューオンラインヘルプ
現在のビューに関する情報を表示するには、 シンボルをクリックして、ステーションコ
ンピュータのヘルプシステムを開始します。メインのヘルプシステムウィンドウが、エラー情
報とともに開きます。 この情報は、ヘルプが開始した現在表示されているビューに関連してい
ます。目次、索引および機能の検索を使用して、オンラインヘルプの内容全体を呼び出すこと
ができます。
テキストマーキング 意味
赤色テキスト エラー番号およびエラーメッセージ
黒色テキスト エラーの考えられる原因
緑色テキスト エラーを除去する手順
青色下線付きテキスト 追加情報を呼び出します
