ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業 ソフトウエアバージョン SR.70x.xx 以降 201 1 年 1 月日本 語版 4.3 実装 マシンをセットアップする 229 4.3.4 PCB 搬送高さをプリセットする →図 4.3 - 1 に示すように、実装マシンの下にフ ォークリフトのフォークを差し込 みます。 4 図 4.3 - 1 接触面 - PCB 搬送方向に平行な フォーク (1) フォークリフ…
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
228
4.3.3 工具と器材
マシンの高さを調整するのに次の工具と器材が必要になります。
– 開放端スパナ、サイズ 36、 アイテム番号 00096286-01
マシンの脚の高さを調整するボルト M24x2x120 用サイズ 36 4
– マシン中央の脚を調整するフックスパナ、サイズ 135 - 145
アイテム番号 00376519-xx 4
– 片口スパナ、サイズ 65、アイテム番号 00353827-01
マシン中央の脚の六角ロックナット M24 用サイズ 65 4
– 六角レンチ、サイズ 10、 アイテム番号 00373926-01
– マシン中央の脚用スペーサ固定キャップボルト M12x80 用
– 六角レンチ、サイズ 19、アイテム番号 00373928-01
マシン外側の 4 本の脚のクランプを、クランプするキャップボルト M24x90 4
– 六角ピン付きトルクレンチ、サイズ 19、マシンの脚 4 本を最終的に固定するための締め付
けトルク 130 Nm
– フォークリフト
フォーク長さ : 最小 1800 mm 4
運搬荷重 : 最小 6000 kg 4
フォーク間隔 : ページ 229
の図 4.3 - 1 参照 4
– 水準器 : 精度 0.02 mm/m
– エアークッション搬送システム :SIPLACE HSxx、アイテム番号 00119002-xx
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
229
4.3.4 PCB 搬送高さをプリセットする
→図4.3 - 1 に示すように、実装マシンの下にフォークリフトのフォークを差し込みます。
4

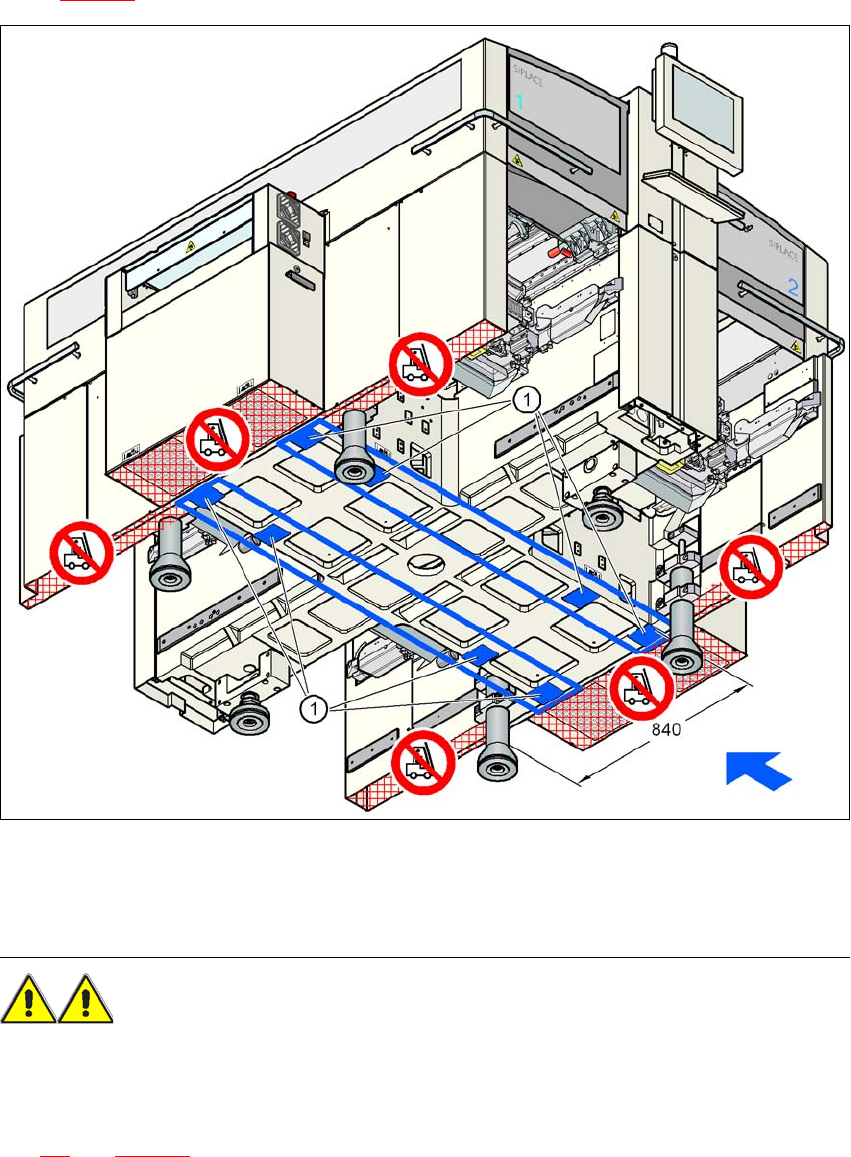

図 4.3 - 1 接触面 - PCB 搬送方向に平行なフォーク
(1) フォークリフトのフォーク接触面
警告 4
マシンへの復旧不可能な損害を避けるために、実装マシンを持ち上げる
前に
、次の点にご注意
ください。
– マシンの 2 本の脚の間でフォークを十分に幅を広げて挿入します ( 挿入位置は、ページ
229
の図 4.3 - 1 に示されています )。 マシンの脚は、776 mm 離れています。マシンフレー
ムを変形するおそれがあるので、マシンフレームの側面部でマシンを持ち上げることにな
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
230
るように、フォーク間の距離を絶対に広げないこと。
→ マシンを持ち上げるとき、フォークに均等に負荷がかかるようにします。フォークと実装
マシンがしっかりと接触していると、持ち上げたときマシンが傾かないようになります。
これは、マシンの脚の取付部分を変形するおそれのある、マシンの脚への負荷の偏りも防
止します。マシンを持ち上げるとき、別の人がマシンを監視し、フォークリフトで持ち上
げるときにマシンが一方に傾かないようにすることをお奨めします。
→ フォークリフトで、マシンを約 30mm 持ち上げます。これにより、あやまってマシンの脚を
下降させた場合、怪我をする危険性が避けられます。
マシンは、6 本の脚で自立します。
– 4 個のマシン外側の脚 ( ページ 231
の図 4.3 - 3 のアイテム 1)
マシン外側の脚には、次の 2 種類があります。 4
– PCB コンベヤ高さ 830 mm 用マシン外側の脚、長さ 369 mm、
アイテム番号 03041008-01 ( 図 4.3 - 2
のアイテム 1)。
– PCB コンベヤ高さ 900、930、950 mm 用マシン外側の脚、
長さ 439 mm、 アイテム番号 03000890-02 ( 図 4.3 - 2
のアイテム 2)。
– 必要に応じて、高さを調整する 2 個のスペーサ（ページ 231
の図 4.3 - 3 のアイテム 3 と
4）の付属した 2 本のマシン中央の脚（ページ 231
の図 4.3 - 3 のアイテム 2）。
4

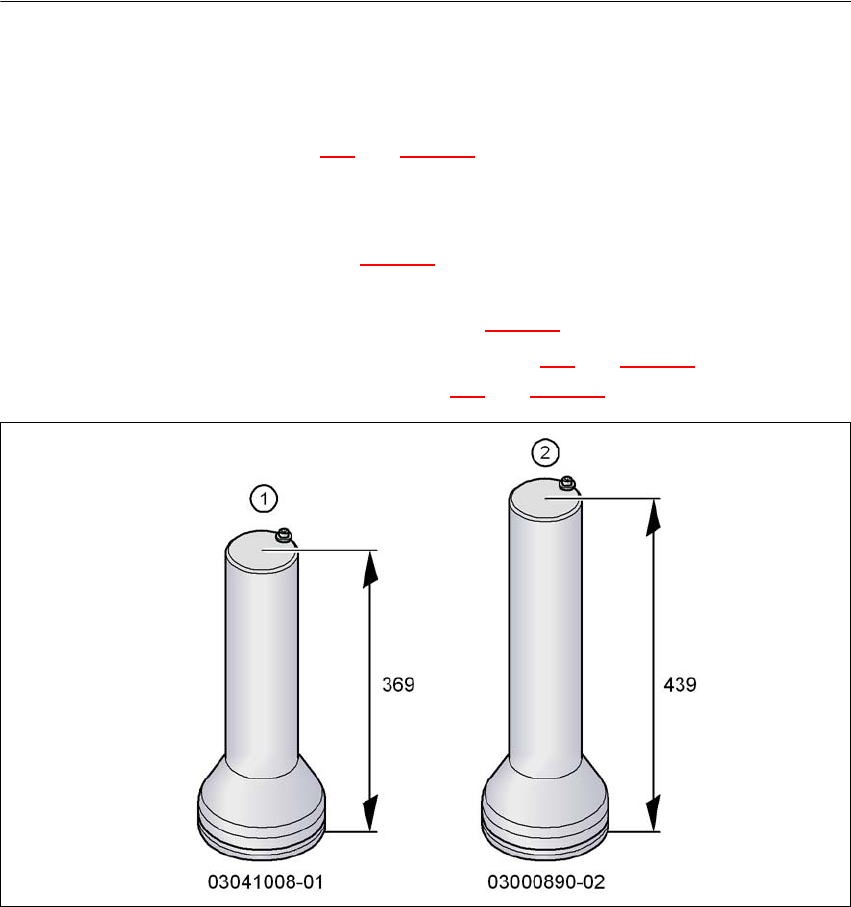

図 4.3 - 2 マシン外側の脚 - 二種類 (mm 単位の寸法 )
