→ フィーダが完全装備の部品トロリーは、20 度以上の傾斜で、横方向、または前方向に倒れ
る場合があることを覚えてください。
→ トロリーを移動する表面は、傾斜が非常に小さくなっているようにします。
→ 障害物にぶつけないよう注意します。移動速度が速くなると、前方へ倒れる可能性があり
ます。
5.15.4 部品トロリーを結合する
5

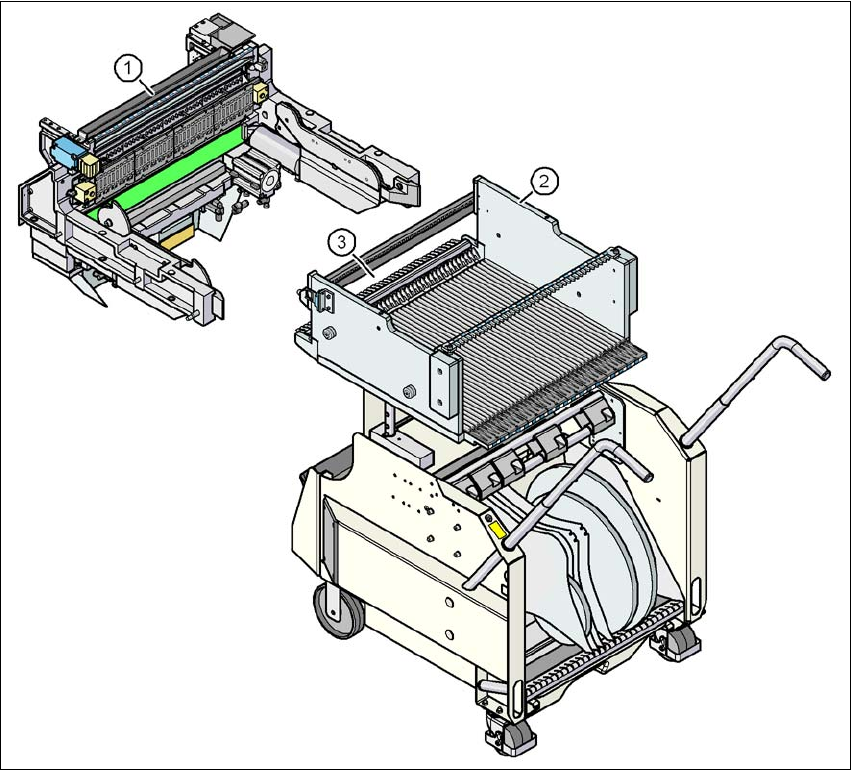

図 5.15 - 3 部品トロリーと部品トロリー結合ユニット、SIPLACE X シリーズ
(1) 部品トロリー結合ユニット、SIPLACE X シリーズ
(2) 部品トロリー、SIPLACE X シリーズ
(3) ロックラッチ
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.15 部品トロリーを結合する / 切り離す
347
注意 5
部品トロリーをマシンに押し込むときには注意をし、ロックラッチ ( ページ 346
の図 5.15 - 3
のアイテム 3) が障害物にぶつからないようにします。
ご注意 5
部品トロリーを結合する前に、部品テープを X フィーダの先端に揃えて切断します。
注意 5
実装ヘッドが、部品トロリーの範囲外にあることをチェックしてください。
→ 部品トロリーを、止まるまで機械内に注意して押し込みます。
ご注意 5
部品トロリーは、カバーが閉じている場合しか結合できないので、保護カバーを閉じてくださ
い。
→ トロリーが完全に結合するまで、マシンの搬入、搬出側にある適切なボタン（ページ 344
の図 5.15 - 1 のアイテム 1、2、3、または 4）を押します。
→ スリーブ（ページ 348
の図 5.15 - 4 のアイテム 1）を両方のハンドルを使用して、押し上
げ、ハンドルを下に下げます（ページ 348
の図 5.15 - 4 のアイテム 2）。
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.15 部品トロリーを結合する / 切り離す ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
348
5

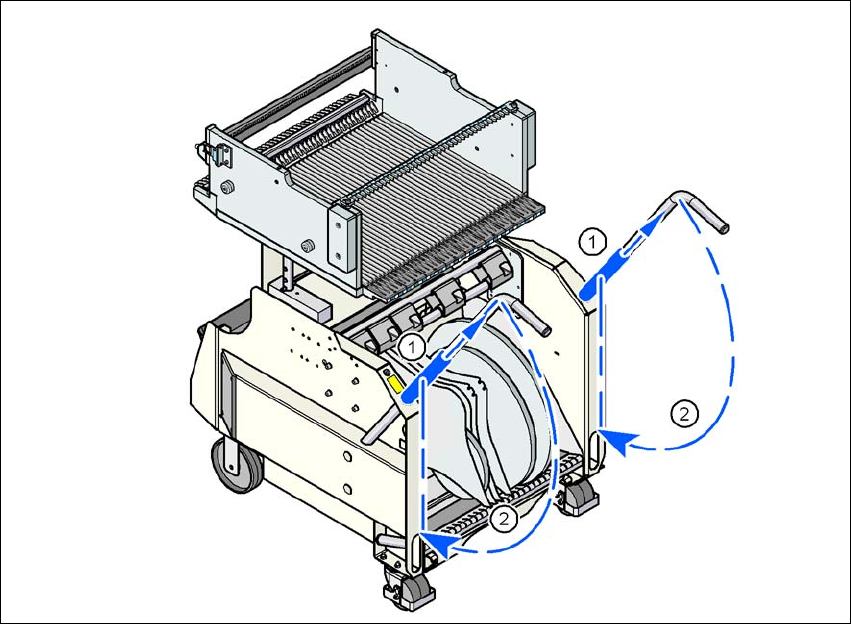

図 5.15 - 4 部品トロリー X シリーズ - ハンドルを下げる
(1) スリーブを押し上げ
(2) ハンドルを下げて折りたたむ
