ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.6 X-Y 軸システム
147
Y軸は、基本的に次の主要なモジュールで構成されています。
– Y軸リニアモータ(第1部分) (1)
– 永久磁石 (Y 軸リニアモータの第 2 部分 )(2)
– リニア距離測定システム (3)
– ガイドシステム (4)
– ケーブルおよびホースキャリア (5)
Y 軸は、リニアモータで駆動されています。ドライブの第二部分は、永久磁石で構成され、マ
シンフレームに取付けられています。第一部分は、X-Y 軸にボルト締めされています。
3.6.5 Y 軸のテクニカルデータ
3
ドライブ ダイレクトドライブ、リニアモータ
最高速度 2.5 m/s
移動距離
839 mm(SIPLACE X4I)
1430 mm(SIPLACE X4、X3、X2)
距離測定システム 金属製リニアスケール
スケール長さ 1850 mm
分解能 1 μm
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.7 PCB コンベヤシステム ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
148
3.7 PCB コンベヤシステム
マシンには、シングルコンベヤが標準で備えられています。このコンベヤを変えると、特に非
常に幅の広い PCB に適合します。 オプションのフレキシブル PCB デュアルコンベヤ（セクショ
ン 3.7.2
のページ 150 参照）および SIPLACE クアッドレーンコンベヤ（セクション 3.7.6 の
ページ 157
参照）は、工場出荷にて利用できます。
3.7.1 PCB シングルコンベヤおよびフレキシブルデュアル PCB コンベヤ
3.7.1.1 PCB シングルコンベヤの構造
3

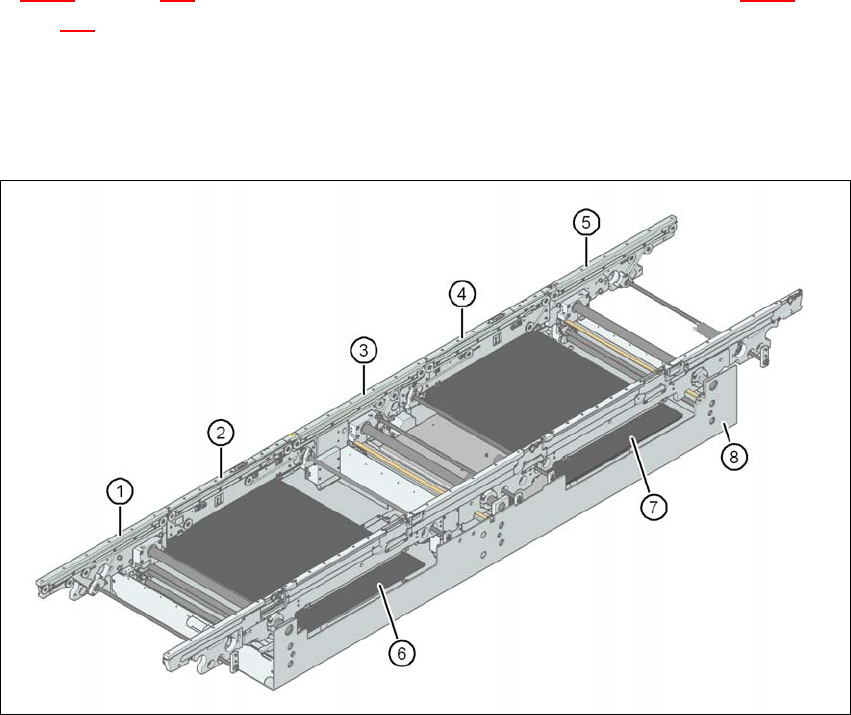

図 3.7 - 1 PCB シングルコンベヤの構造
(1) インコンベヤ
(2) 実装コンベヤ 1
(3) 中間コンベヤ
(4) 実装コンベヤ 2
(5) アウトコンベヤ
(6) バックアップテーブル 1
(7) バックアップテーブル 2
(8) アセンブリトレイ
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.7 PCB コンベヤシステム
149
3.7.1.2 フレキシブルデュアル PCB コンベヤの構造
フレキシブルデュアルコンベヤには、お互いに電気的にも機械的にも独立している二本のコン
ベヤトラックがあります。
3
図 3.7 - 2 PCB デュアルコンベヤの構造
(1) インコンベヤ
(2) 実装コンベヤ 1
(3) バックアップテーブル 1
(4) 中間コンベヤ
(5) 実装コンベヤ 2
(6) バックアップテーブル 2
(7) アセンブリトレイ
(8) アウトコンベヤ
T1 コンベヤトラック 1
T2 コンベヤトラック 2
3.7.1.3 説明
PCB コンベヤは、インコンベヤ、実装コンベヤ 1、中間コンベヤ、実装コンベヤ 2、およびアウ
トコンベヤの 5 つの部分からなるコンベヤとして設計されています。インコンベヤの 3 つの部
