3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ 3.5 実装ヘッド ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 132 3.5.2.5 マシンでのマルチスター取付位置 3.5.2.6 収集装着モードのマルチスター このモードでは、マルチスターは 小型部品を実装します。 3 図 3.5 - 6 マ ルチスター－収集装着モード K_BE 小型部品 ( ページ 131 の表 …
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.5 実装ヘッド
131
3.5.2.3 実装する対象部品の分類
3
3.5.2.4 マルチスター実装モード
CPP ヘッドは、分類された部品にしたがって異なる実装モードで稼動します。セットアップの
最適化は、最短のサイクル時間で実装モードを選択します。次の表には、部品の分類と実装
モード間の関係があります。
表 3.5 - 2 部品の分類と実装モードの関係
3
3
部品の分類 部品サイズ CPP ヘッドの取り付
け位置
a
部品高さ 部品カメラの種類
小型部品
K_BE
01005
b
-
27 x 27 mm
上部 最大 8.5 mm
ヘッドカメラ、タ
イプ 29
下部 最大 6 mm
01005
b
-
16 x 16 mm
下部 最大 6 mm
ヘッドカメラ、タ
イプ 38
中型部品、タイ
プ M_BE_1
< 27 x 27 mm
上部
8.5 から
11.5 mm
固定部品カメラ、
タイプ 33
( セクション
6.7.1
のページ
406
参照 )
下部 不可
中型部品、タイ
プ M_BE_2
27x27mmと
32 x 32 mm の間
上部 11.5 mm
下部 不可
大型部品
G_BE
32 x 32 mm と
50x40mmの間
上部 最大 11.5 mm
固定部品カメラ、
タイプ 33
下部 不可
表 3.5 - 1 実装する対象部品の分類
a) セクション 3.5.2.2 のページ 130 の、取り付け位置の高さに関する規則に従ってください。
b) 01005 部品 :カメラタイプ 30;タイプ 38、さらに高い品質要求に対して推奨
実装モード 部品の分類
小型部品 中型部品 大型部品
収集装着モード yes no no
混成モード yes yes no
拡張吸着装着モード yes yes yes
純粋吸着装着モード no no yes
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.5 実装ヘッド ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
132
3.5.2.5 マシンでのマルチスター取付位置
3.5.2.6 収集装着モードのマルチスター
このモードでは、マルチスターは小型部品を実装します。
3

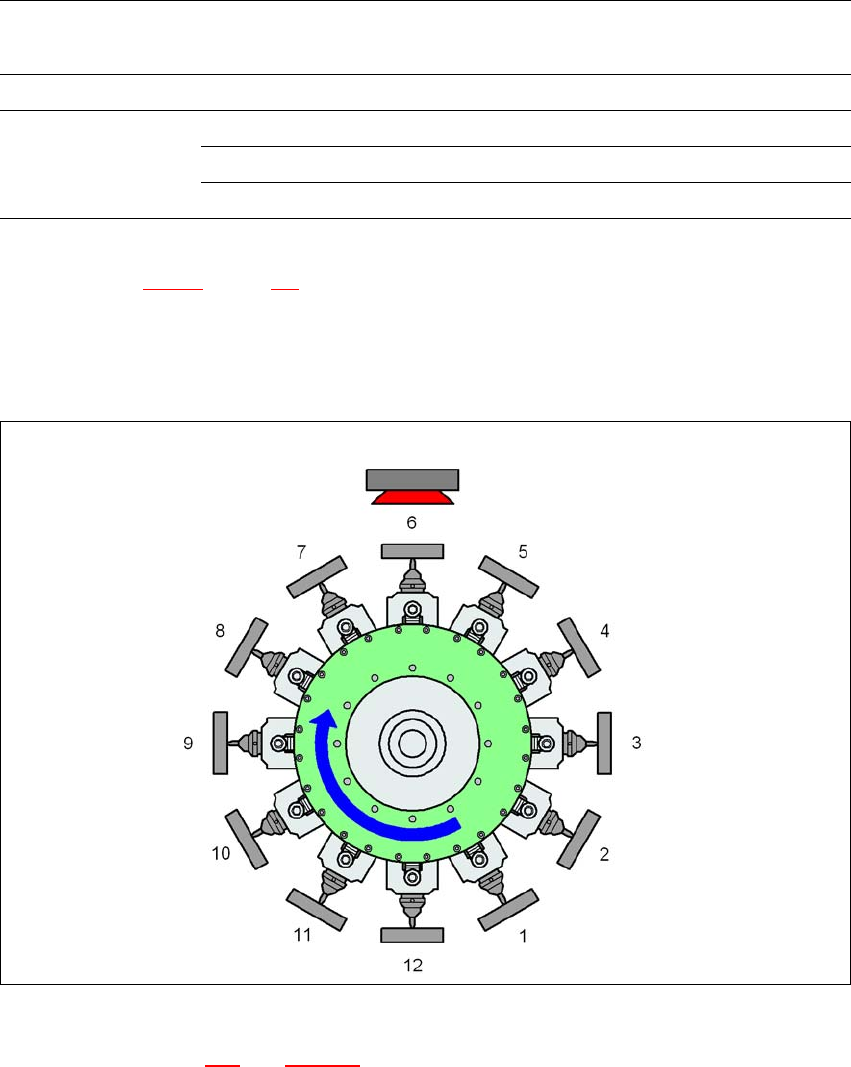

図 3.5 - 6 マルチスター－収集装着モード
K_BE 小型部品 ( ページ 131 の表 3.5 - 1 参照 )
タイプ 29/38 部品カメラ、タイプ 29 またはタイプ 38
1 ... 12 部品が吸着される順序
3
実装マシン CPP ヘッド取り付け
位置
a
最大部品高さ ビジョンカメラ
SIPLACE X4I 下部のみ 6 mm ヘッドカメラ
SIPLACE X4、X3、X2 下部 6 mm ヘッドカメラ
上部 8.5 mm ヘッドカメラ
上部のみ 11.5 mm 固定部品カメラ
表 3.5 - 3 マシンでの CPP ヘッド取付位置
a) セクション 3.5.2.2 のページ 130 の、取り付け位置の高さに関する規則に従ってください。
タイプ 29/38
K_BE
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.5 実装ヘッド
133
3.5.2.7 マルチスター－混成モード
このモードでは、小型から中型部品が実装されます。
3
図 3.5 - 7 マルチスター－混成モード
K_BE 小型部品（ページ 131 の表 3.5 - 1 参照）
M_BE_1 中型部品、タイプ 1 ( ページ 131
の表 3.5 - 1 参照 )
M_BE_2 中型部品、タイプ 2 ( ページ 131
の表 3.5 - 1 参照 )
タイプ 29/38 部品カメラ、タイプ 29 またはタイプ 38
タイプ 33 固定部品カメラ、タイプ 33
1 ... 8 部品が吸着される順序
1 ... 12 部品が吸着される順序
3
中型サイズ部品、タイプ 2（M_BE_2) の対角線が長さ 39.8mm より長い場合、CPP ヘッドの隣り
のセグメントはタイプ M_BE_2 部品を吸着することができません。
タイプ 29/38 タイプ 29/38
タイプ 33 タイプ 33
K_BE
M_BE_2
M_BE_1
K_BE
