ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
237
4.3.6 アウトコンベヤを取り付ける
4.3.6.1 工具
– 六角レンチ、DIN 911、セット
– 十字ネジドライバ、サイズ 1
4.3.6.2 アセンブリ
4
図 4.3 - 7 アウトコンベヤ - デュアルコンベヤ
(1) アウトコンベヤ、レール
(2) 実装コンベヤ 2、レール
(3) ケーブルカバー 20 x 200
(4) 皿ネジ、ISO 7046、M3x6、ケーブルカバー 1 個につき 2x
(5) ケーブルカバー 20 x 310
(6) 溝付きネジ DIN 912、M3x5、ケーブルカバー 1 個につき 1x
(7) 溝付きネジ DIN 912、 M6x16、ワッシャ付き、レール 1 本につき 4x
(8) 六角シャフト用ガイド
(9) 六角シャフト ( シングルコンベヤ : 1 本、デュアルコンベヤ : 2 本 )
(10)ドライブユニット
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
238
→ アウトコンベヤのレール（ページ 237
の図 4.3 - 7 のアイテム 1）からケーブルカバー
（ページ 237
の図 4.3 - 7 のアイテム 3 および 5）を取り外します。
→ 実装コンベヤ（ページ 237
の図 4.3 - 7 のアイテム 2）のレールに向かい合わせて、この
レール（ページ 237
の図 4.3 - 7 のアイテム 1）を注意して置きます。
注意 4
ライトバリアまたはドライブモータケーブルのどれかを切断しないように注意してくださ
い。
→ 4 本の溝付きネジ M6x16 とワッシャを使用して各レールを固定します ( ページ 237
の図 4.3
- 7 のアイテム 7)。
→ ライトバリアとドライブモータに電源ケーブルを接続します。
→ ケーブルカバーを所定の位置に固定します ( ページ 237
の図 4.3 - 7 のアイテム 3 および
5)。
→ 六角シャフト ( ページ 237
の図 4.3 - 7 のアイテム 9) を、ドライブユニット ( ページ 237
の図 4.3 - 7 のアイテム 10) に挿入します。
→ 六角シャフトガイド ( ページ 237
の図 4.3 - 7 のアイテム 8) が、必ずドライブユニット (
ページ 237
の図 4.3 - 7 のアイテム 10) が固定されているコンベヤ側壁面を向いているよ
うにします。
4.3.7 PCB 搬出側に延長キットを取り付ける
4.3.7.1 工具
– 六角レンチ、DIN 911、セット
– マシンキー
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
239
4.3.7.2 アセンブリ
4

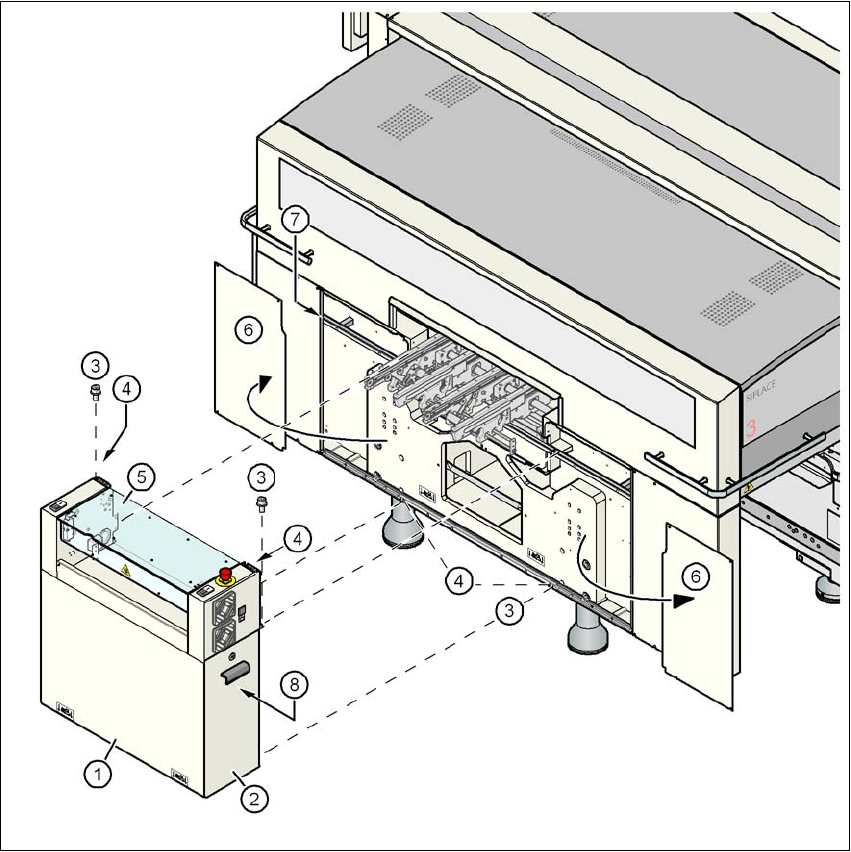

図 4.3 - 8 PCB 搬出側に延長キットを取り付ける
(1) 延長キット
(2) ドア
(3) 溝付きネジ DIN 912、M6x16 とワッシャ
(4) アース接続箇所
(5) コンベヤカバー
(6) サイドパネル、取り外されています。
(7) 引出しユニットレール
(8) 軸ユニット、X-Y 軸 1 および 3(X2)、軸ユニット、X-Y 軸 3(X3) または 軸ユニット、X-Y 軸
2 および 3(X4)
