00196521-02_UM_X-Series_SR70x_JAP.pdf - 第409页
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.8 マルチカラー PCB カメ ラ、タイプ 24、デジタル 409 6.8 マルチカラー PCB カメラ、タイプ 24、デジタル 6.8.1 構造 アイテム番号 00119774-xx PCB カメラ 、X シリーズ、マルチカラー、タイプ 246 6 図 6.8 - 1 マルチカラー…
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.7 マルチスター用部品カメラ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
408
6.7.2 C&P 部品カメラ、タイプ 38、16 x 16、デジタル
アイテム番号 00119783-xx01005 CPP ヘッド用カメラ
6.7.2.1 説明
CPP ヘッドを、01005 部品の PCB を大量に生産するのに使用する場合、タイプ 29 部品カメラの
代わりにこの部品カメラを取り付けることをお奨めします。
6.7.2.2 構造
6

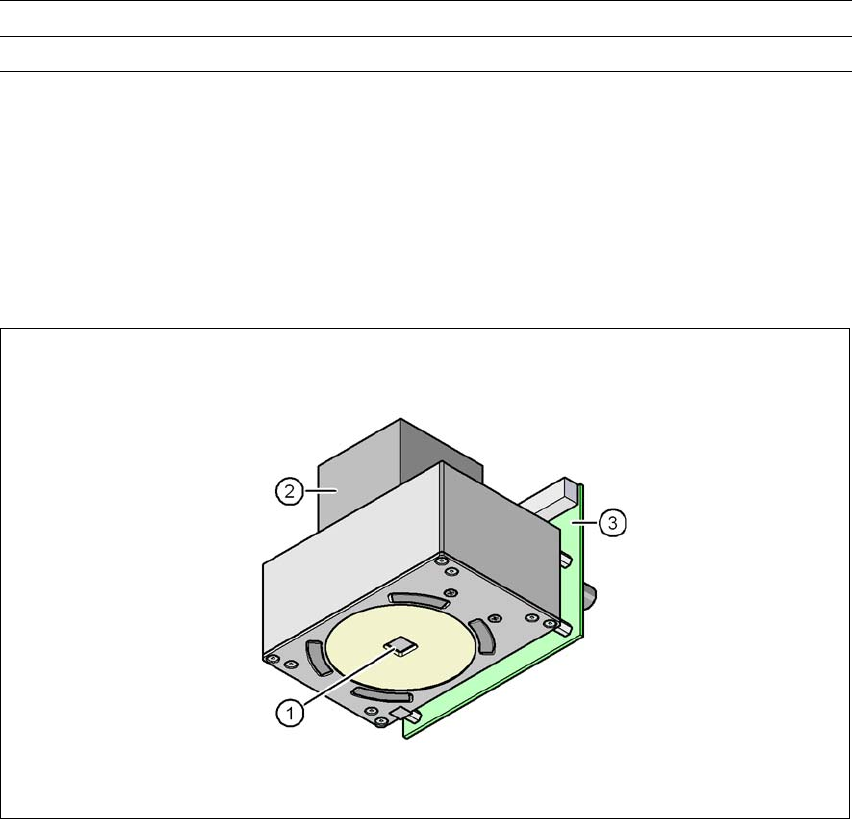

図 6.7 - 2 C&P 部品カメラ、タイプ 38、16 x 16、デジタル
(1) 部品カメラレンズおよび照明
(2) カメラアンプ
(3) 照明コントロール
6.7.2.3 テクニカルデータ
6
部品寸法 0.18 x 0.18 mm から 16 x 16 mm
対象部品 01005 から 16 x 16 mm
最小リードピッチ 0.25 mm
最小リード幅 0.1 mm
最小ボールピッチ 0.25 mm
最小ボール径 0.14 mm
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.8 マルチカラー PCB カメラ、タイプ 24、デジタル
409
6.8 マルチカラー PCB カメラ、タイプ 24、デジタル
6.8.1 構造
アイテム番号 00119774-xx PCB カメラ、X シリーズ、マルチカラー、タイプ 246
6
図 6.8 - 1 マルチカラー PCB カメラ、タイプ 24、デジタル
(1) PCB カメラレンズおよび
(2) カメラアンプ
(3) 照明コントロール
6
視野 20.5 x 20.5 mm
照明方式 フロントライト (5 レベル、必要に応じてプログラム可能 )
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.8 マルチカラー PCB カメラ、タイプ 24、デジタル ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
410
6.8.2 テクニカルデータ
6
6.8.3 照明方式
次の照明方式をマルチカラー PCB カメラで選択します。
– 白色照明
この照明方式は、スズめっきフィデューシャルのある標準 PCB で使用されます。
– 斜め青色照明
一般的にこれによりセラミックまたは CEM のような明るいベース材料の上にある明るい
フィデューシャルで、コントラストにおいて著しい改善が達成できるようになります。は
んだレジストで覆われているフィデューシャルでさえ、明るい背景 – 赤外線照明により良
好に検出することができます。
– この照明
この照明方式は、はんだレジストで覆われているフィデューシャル、または可とう性材料
にあるフィデューシャルに対して特に役に立ちます。これは、セラミック上の銀 / プラチ
ナフィデューシャルの検出を改善することさえ可能です。これには、画像によるセンタリ
ング / 装着処理をあらかじめ試行して決定する必要があります。
6.8.4 フィデューシャルおよびインクスポット規準
フィデューシャルおよびインクスポット規準は、ページ 168 のセクション 3.8.6 および
3.8.7, にあります。
視野 5.7 x 5.7 mm²
焦点距離 28 mm
照明方式 フロント照明 (5 レベル、必要に応じてプログラム可能 )
フィデューシャルサイズ エッジ長さ 0.3 mm から 2.5 mm、PCB コンベヤ許容誤差 ±
1.0 mm に対して
エッジ長さ最大 3.0 mm、PCB コンベヤ許容誤差 < 1.0 mm に
対して
インクスポットサイズ エッジ長さ 0.3 mm から 3.0 mm
