6.13 マグネットピンサポート
アイテム番号 00119680-xx マグネットピンサポート HS/HF/X/D シリーズ
幅の広いボードは、実装中に、一定の条件下で要求した精度で実装されないような振動をする
傾向があります。大きく湾曲した PCB も実装精度に影響を与えます。この問題は、バックアッ
プテーブルにマグネットピンサポートを取り付けることで簡単に修正することができます。
6

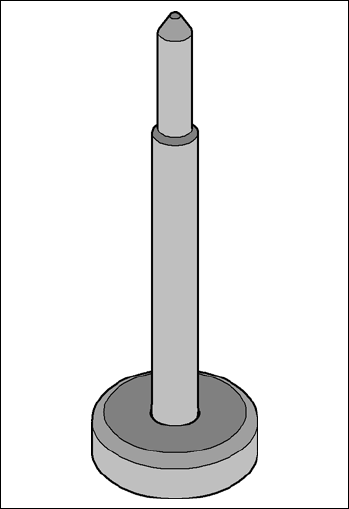

図 6.13 - 1 マグネットピンサポート
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.14 バキュームポンプ
421
6.14 バキュームポンプ
アイテム番号 00119786-xx バキュームポンプ、 X2、X3、X4 用インストールキット
アイテム番号 00119787-xx バキュームポンプ、 X シリーズ
アイテム番号 00119797-xx バキュームポンプ、X4I 用インストールキット
6.14.1 バキュームポンプの安全指導
警告 6
→ バキュームポンプには別個のヒューズを持たせること。
→ バキュームポンプを接続するとき、標準メイン電源ケーブルに追加して、アース配線を接続
するようにします。そのため、適切な接地レールがお客様のネットワークに備えられます。
Æ オペレーティングマニュアルにある安全指導に特に注意してください。
6.14.2 説明
どの収集装着ヘッドも、必要なバキュームを保持回路および装着回路に供給する別個のバ
キュームジェネレータが持っています。実装ヘッドのバキュームジェネレータは、ベンチュリ
の原理で動作します。バキュームポンプと組み合わせると、圧縮空気消費量を、スピードス
ター (C&P20) で大きく低下させることができます。進行中の運転コストが、光熱費と一致して
低下します。
マシンの種類 実装ヘッド構成
バキュームポンプ
の無い
場合の
圧縮空気消費量
a
バキュームポンプ
のある
場合
b
の圧縮空気消費量
a
SIPLACE X4I
SIPLACE X4
C&P20/C&P20/C&P20/C&P20 960 Nl/min 220 Nl/min
C&P20/C&P20/CPP/CPP 720 Nl/min 350 Nl/min
SIPLACE X4 C&P20/C&P20/CPP/TH 700 Nl/min 330 Nl/min
C&P20/C&P20/TH/TH 680 Nl/min 310 Nl/min
SIPLACE X3 C&P20/C&P20/C&P20 720 Nl/min 165 Nl/min
C&P20/C&P20/CPP 600 Nl/min 230 Nl/min
C&P20/C&P20/TH 580 Nl/min 210 Nl/min
SIPLACE X2 C&P20/C&P20 480 Nl/min 110 Nl/min
C&P20/CPP 360 Nl/min 175 Nl/min
C&P20/TH 340 Nl/min 155 Nl/min
SIPLACE X4I テープカッタの圧縮空気消費
量
70 Nl/min
SIPLACE X4/3/2 テープカッタの圧縮空気消費
量
95 Nl/min
a) 20°C および 1013 hPa の通常の大気条件において
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.14 バキュームポンプ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
422
b) C&P20 ヘッド専用のバキュームポンプ
