ユーザーマニュアル SIPLACE X シリーズ 2 運転上の安全
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 2.1 安全指導
39
2.1.3.2 オペレータおよびその他の作業者の安全
→ マシンの作業者は、十分に訓練され、完全に熟知した作業しか実施してはいけません。
→ マシンの使用法あるいは機能について熟知していない場合、決して保護カバーを開いてはい
けません！このマニュアルで指示、あるいはステーションソフトウエアのダイアログで指示
されていない限り、操作中に保護カバーを開けないこと。
→ ステーションのスイッチがオンの時、頭や腕を X-Y 軸ーとバックアップテーブルの移動範囲
に入れないようにしてください !
→ 安全を確保するため、袖が広くない作業着など、職業協会のガイドラインに沿った作業着を
着用してください。
→ 作業の現場で、スカーフ、鎖、ネクタイの着用を避け、危険を防止してください。
→ 長髪の場合は、帽子などを頭にかぶってください。
警告 2
システムは電気で動作しています。電気装置使用中は、特定の部品には、危険性のある電圧が
かかっています。
→ 電圧のかかっている部品に対して作業をする場合は、メインスイッチでオフし、実装シス
テムを電源から切り離します。
→ ページ 94
のセクション 2.10 で説明されているようにシステムをロックします。
これらの指示が守られない場合は、作業者の死亡、大怪我、装置への大損害が発生する可能性
があります。
2.1.3.3 工場および装置の安全
→ システムの変更が、システムの全体機能へ及ぼす影響を完全に理解していない場合、システ
ムにいかなる変更も加えてはいけません。
→ ステーションは、必ず適切に訓練された従業員によってセットアップされ、工具交換され、
維持されなければなりません。
→ 安全装置に手を加えないでください。特に、サーキットブレーカをバイパスしたり、安全
装置を取り外したりしないこと。
2.1.4 レーザ装置の安全指導
レーザとして分類されている装置を操作する許可は、下記の場合取り消されます。
– ユニットの機械的損傷が認められるとき、または
– ユニットのマシン部品あるいは電気部品で作業をするとき
レーザ装置部品（例：カバープレート、締め具、調整電圧計）に対して、ネジ固定ペ
ンキが欠けたり、無くなっている場合にも作業をしたとみなされるとき
– ASM Assembly Systems GmbH & Co. KG のサービスエンジニア、あるいは ASM Assem-
2 運転上の安全 ユーザーマニュアル SIPLACE X シリーズ
2.1 安全指導 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
40
bly Systems GmbH & Co. KG によって訓練されたマシンの所有者が雇用するサービス
エンジニアしかレーザの部品を交換することができません。
– レーザユニットの修理は、ASM Assembly Systems GmbH & Co. KG の工場でしかおこ
ないません。
2.1.5 永久磁石の安全指導
X 軸および Y 軸リニアモータには、強力な永久磁石が使用されています。
死亡の危険
マシン内の強力な永久磁石の磁界 2
ペースメーカー、細動除去器、インシュリンポンプなど、パッシブもしくはアクティブ移植を
している作業者の生命は、保護カバーが開いている場合、マシン内で危険な状況に置かれます。
→ 危険をこうむる恐れのある人は、マシンのすぐそばに立ち入らないこと。
警告
挟まれる危険 2
受動金属製インプラント（たとえば、プレート、ネジなど）を所有する人には、挟まれる危険
性があります。
→ 保護カバーが開いているとき、マシン内に入らないこと、また開いている機械をかがんで覗
きこまないこと。
→ 危険エリアに金属物は何も持ち込まないこと。
注意
強力な磁場 2
強力な磁場がデータメディアのデータ、クレジットカードのデータ、チェックカードのデータ
を破壊する可能性があります。
ユーザーマニュアル SIPLACE X シリーズ 2 運転上の安全
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 2.1 安全指導
41

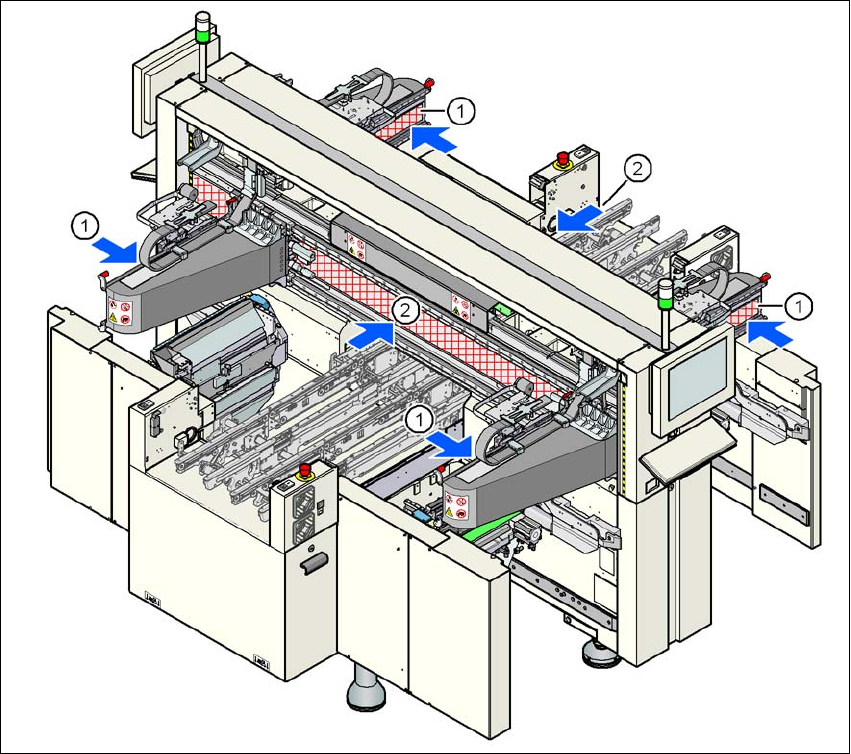

図 2.1 - 1 リニアドライブの永久磁石の位置
(1) X リニアモータの永久磁石
(2) Y リニアモータの永久磁石
2
2
永久磁石で作業するとき、次の点に注意してください。
→ アクティブインプラント（たとえば心臓ペースメーカ）あるいはその他の強磁性の人工器官
を有する人は、これらのデバイスについて作業をすること、あるいは近辺に近付くことは特
に禁止されます。リニアモータからは必ず安全な距離を保つこと。
→ 強力な磁力の吸引力とは、磁性トラックおよび移動している主要部分のすぐそばでは特別
な注意が必要であることを意味します。鋼鉄または鉄製の重量物や幅の広い物体を磁性ト
ラックの近辺で手動で絶対に動かしてはいけません。磁石の吸引力は目に見えないので、
一般的に磁性トラック近辺での影響については過小評価されています。磁石の吸引力は、
突然始まる可能性があり、磁性トラックと同様の大きさの強磁性物体（鋼鉄または鉄製）
の近辺では、数千ニュートンに達することもあります。
