3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ 3.6 X-Y 軸システム ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本 語版 142 3.6.1.3 X3 マシンの X-Y 軸の位置 3 図 3.6 - 3 X3 マシンの X-Y 軸の位置 ①、③、④ (X-Y 軸 1、X-Y 軸 3、X-Y 軸 4) X 1 X軸 、 X - Y軸1 Y 1 Y軸 、 X - Y軸1 X…
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.6 X-Y 軸システム
141
3.6.1.2 X4 マシンの X-Y 軸の位置
3
図 3.6 - 2 X4 マシンの X-Y 軸の位置
①、②、③、④ (X-Y 軸 1、X-Y 軸 2、X-Y 軸 3、X-Y 軸 4)
X1X 軸、X-Y 軸 1
Y1Y 軸、X-Y 軸 1
X2X 軸、X-Y 軸 2
Y2Y 軸、X-Y 軸 2
X3X 軸、X-Y 軸 3
Y3Y 軸、X-Y 軸 3
X4X 軸、X-Y 軸 4
Y4Y 軸、X-Y 軸 4
(T)PCB 搬送方向
実装エリア 2
実装エリア 1
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.6 X-Y 軸システム ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
142
3.6.1.3 X3 マシンの X-Y 軸の位置
3
図 3.6 - 3 X3 マシンの X-Y 軸の位置
①、③、④ (X-Y 軸 1、X-Y 軸 3、X-Y 軸 4)
X1X軸、X-Y軸1
Y1Y軸、X-Y軸1
X3X軸、X-Y軸3
Y3Y軸、X-Y軸3
X4X軸、X-Y軸4
Y4Y軸、X-Y軸4
(T)PCB 搬送方向
実装エリア 2
実装エリア 1
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.6 X-Y 軸システム
143
3.6.1.4 X2 マシンの X-Y 軸の位置
3

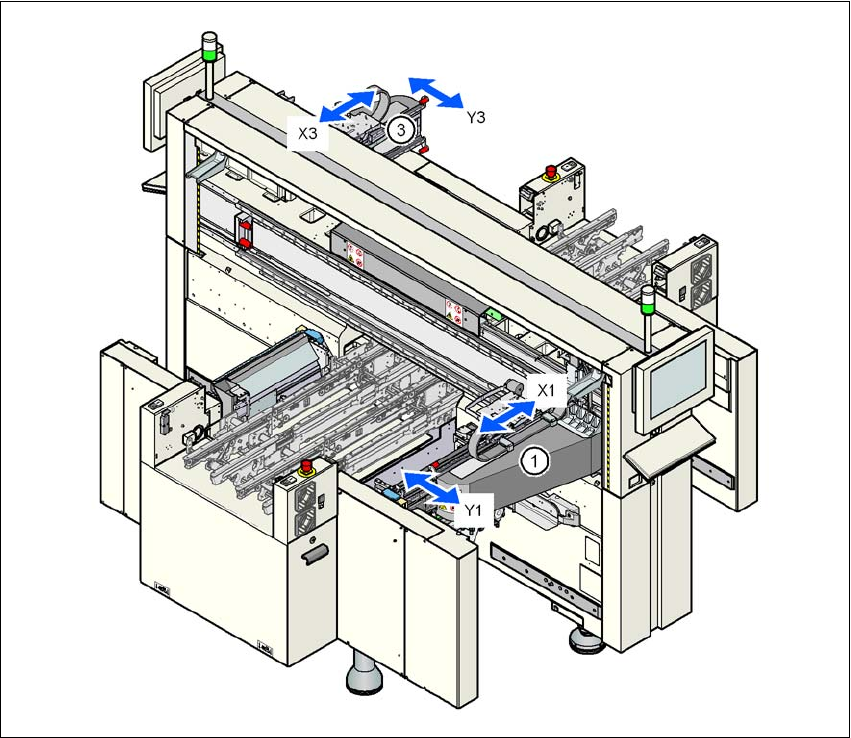

図 3.6 - 4 X2 マシンの X-Y 軸の位置
①、③ (X-Y 軸 1、X-Y 軸 3)
X1X 軸、X-Y 軸 1
Y1Y 軸、X-Y 軸 1
X3X 軸、X-Y 軸 3
Y3Y 軸、X-Y 軸 3
(T)PCB 搬送方向
X-Y 軸システムは、二つの機能グループから構成されています。
– X 軸および
–Y軸
実装エリア 2
実装エリア 1
