ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業 ソフトウエアバージョン SR.70x.xx 以降 201 1 年 1 月日本 語版 4.3 実装 マシンをセットアップする 243 4.3.7.7 「下側」ハンドガードを取り付ける マシンには、一つだけ「下側」 ハンドガードが備えられています。マシンを生産ライン内に イ ンストールする場合、すぐ隣の アウトコンベヤ とインコンベヤ間にハンドガードは必要 なくな りま…
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
242
4.3.7.5 ドア用アースケーブルを取り付ける
→ 次のように、2 本のドア（ページ 239 の図 4.3 - 8 のアイテム 4）用アースケーブルをマシ
ンフレームに固定します。
4

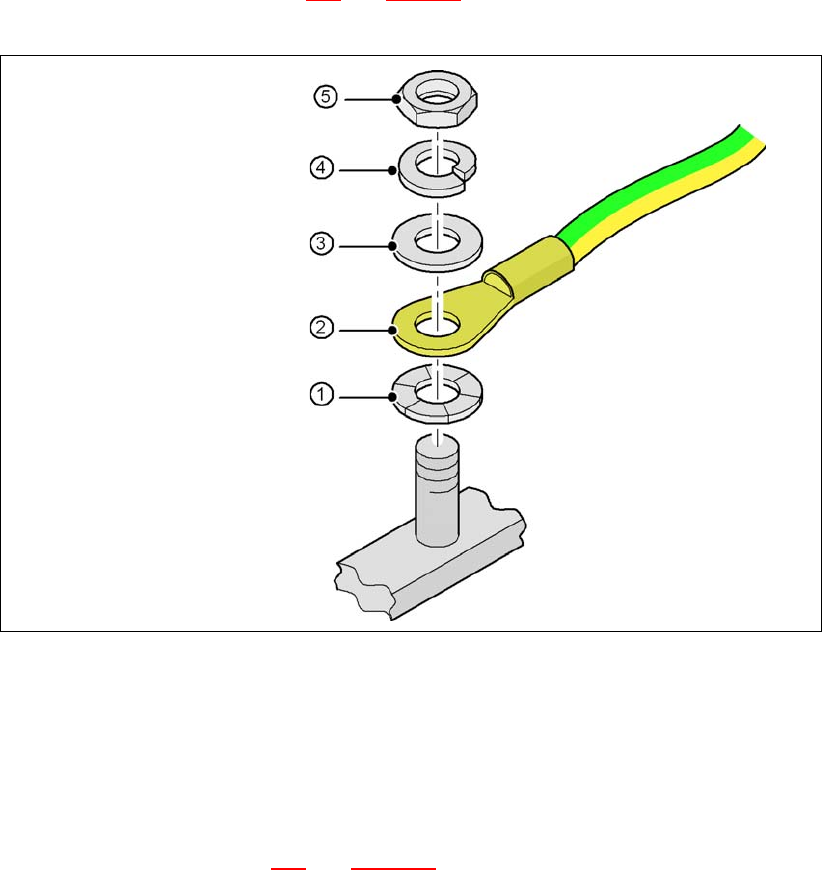

図 4.3 - 9 アースケーブルを取り付ける
4
4
4
4
4
4.3.7.6 保護カバースイッチをチェックし、セットする
→ 保護カバースイッチ ( ページ 258 の図 4.3 - 17 のアイテム 7) が正常に働いているか
チェックします。
→ 必要に応じて保護カバースイッチを調整します ( サービスマニュアル参照 )。
六角ナット M5
スプリングワッシャ M5、DIN
7980
ワッシャ M5、DIN 125
ケーブル端子、丸端
コンタクトワッシャ
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
243
4.3.7.7 「下側」ハンドガードを取り付ける
マシンには、一つだけ「下側」ハンドガードが備えられています。マシンを生産ライン内にイ
ンストールする場合、すぐ隣のアウトコンベヤ とインコンベヤ間にハンドガードは必要なくな
ります。
警告 4
生産ラインの
最上流
のマシンの搬入側および
最下流
のマシンの搬出側には、4 本のキャップボ
ルト M4x12 を使用して、「下側」ハンドガード（アイテム番号 03045426-xx）を必ず取り付けま
す。これにより、資格の無い人が、マシン内に手が入らなくなります。
4
図 4.3 - 10 PCB 搬出側に「下側」ハンドガードを取り付ける
(1)「下側」ハンドガード、アイテム番号 03045426-xx
(2) 保護カバースイッチ
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
244
4.3.8 軸ユニットを取り付ける
4.3.8.1 X2 軸ユニット (X-Y 軸 1、3) - 電気接続箇所
4
図 4.3 - 11 X2 軸ユニット (X-Y 軸 1 および X-Y 軸 3)、背面パネル - 電気接続箇所
プラグ
プラグ
プラグ
