4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
280
4

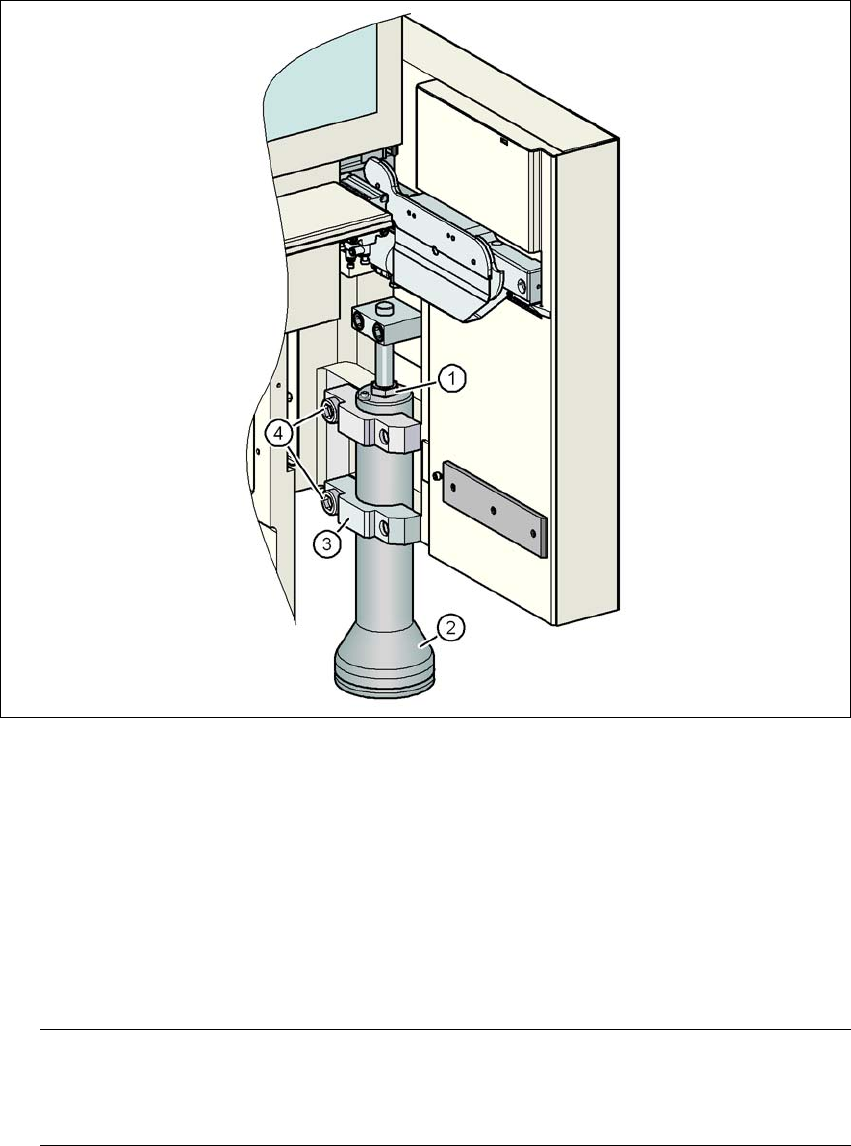

図 4.3 - 32 マシン外側の脚の高さを設定する
(1) 高さ調整用、調整ボルト M24x2x120
(2) マシン外側の脚
(3) クランプ
(4) M24x90 キャップボルト
→ 対象の PCB 搬送高さをチェックします。
→ 実装マシンが整列したら、トルクレンチを使用して、マシン外側の脚すべて（アイテム 3）
を固定しているキャップボルト M24x90 ( アイテム 4) を締め付けます。
ご注意 4
締め付けトルクは、130 Nm です。締め付けトルクが弱いと、マシンが振動することがあり
ます。
→ 床面にしっかりと着地するまで、フックレンチ 135 - 145 を使用して、マシン中央の脚を
逆に回します。
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
281
→ マシンをさらに調整することがないように、マシン中央の脚をあまり逆回ししすぎないよ
うにします。
4

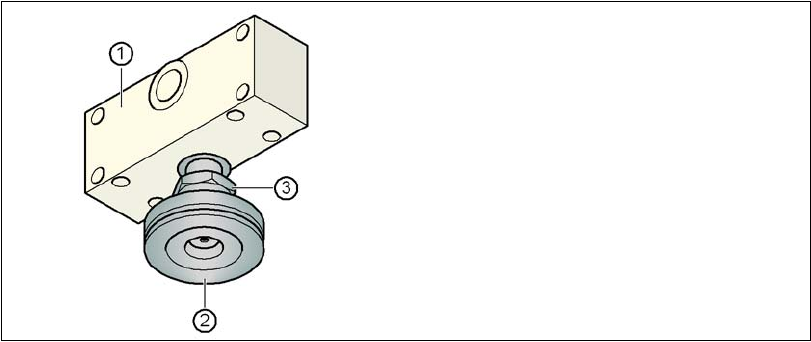

図 4.3 - 33 マシン中央の脚をそろえ、ロックする
→ 水準器を使用して、実装マシンが正確に揃うようにします。
→ サイズ 65 の開放端スパナを使用して、M24 のロックナット（アイテム 3) を締め付けます。
4
4
4
4
4.3.19 出荷用固定金具を取り外す
– X-Y 軸から出荷用金具をすべて取り外します。
(1) スペーサ
(2) マシン中央の脚
(3) M24 ロックナット
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
282
4.3.20 ガイドレールから防錆剤を除去する
マシンには、出荷前に、防錆処理が施されます。
注意 4
– 委託作業中に、初めてマシンの軸を送るとき、すべての軸およびベアリングから、防錆剤
を取り除く必要があります。
– メンテナンスマニュアルで説明してあるように、すべての軸およびベアリングにグリスを
塗布します。
防錆剤が、軸のベアリンググリスと混合すると、ベアリングおよびガイドレールの寿命が大幅
に短くなります。
注意 4
ガイドレールおよびスケールロッドを清掃するとき、ガイドキャリッジにアルコールが入らな
いようにします。アルコールは、ガイドキャリッジのベアリンググリースを損ないます。
