5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.10 フィーダをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
332
→ カバーホイルを、テープの下側に沿うように、テープの先端を包むように回します。
5.10.4.3 X フィーダに部品テープを入れる
5

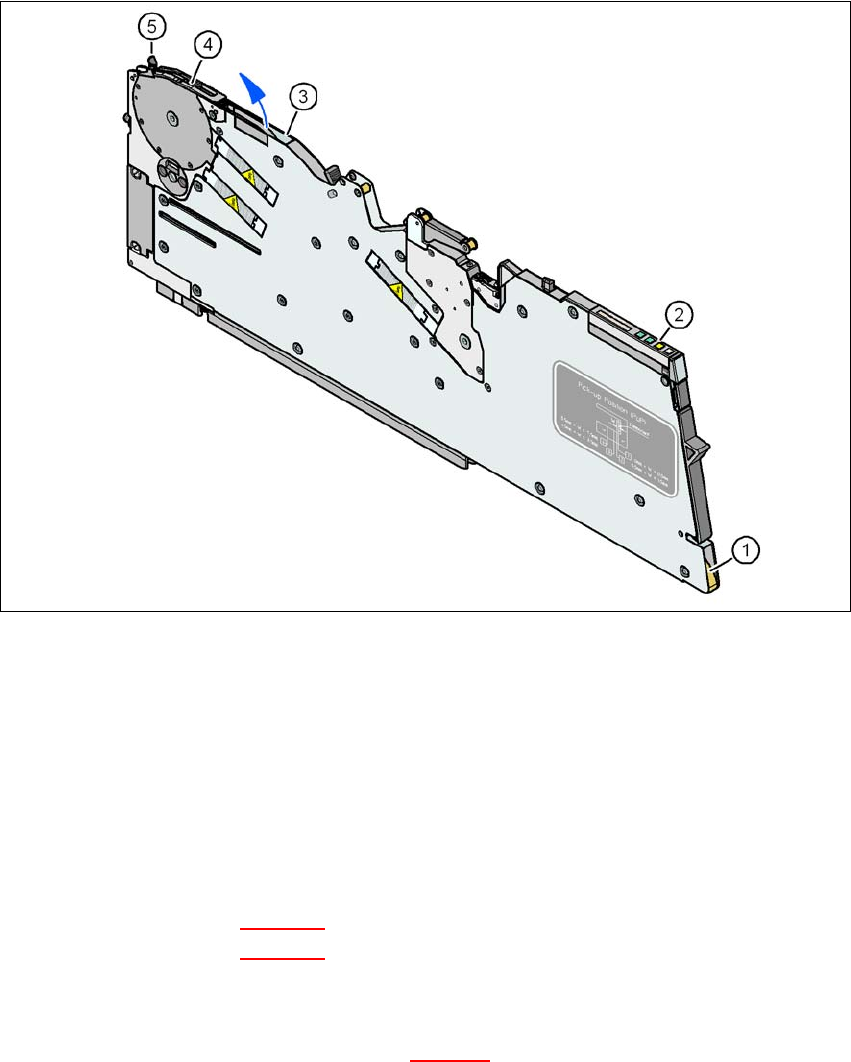

図 5.10 - 4 部品テープを挿入する
(1) テープガイドチャネルへの入口
(2) オペレータパネル
(3) テープガイドチャネルからの出口
(4) 吸着ウィンドウ
(5) 吸着ウィンドウ跳ね上げ用レバー
5
→ 送り穴が、送り方向を見て左側になるように、部品テープを持ちます。
→ 部品テープを入口 ( 図 5.10 - 4
のアイテム 1) に入れ、テープガイドチャネルまで押し込
み、出口の開口部 ( 図 5.10 - 4
のアイテム 3) から現われるまで、さらに押し込みます。
→ 部品テープを引き上げながら引き出し、テープの上端に向かってカバーテープを折り曲げ
ます。
→ テープの始まりを、吸着ウィンドウ ( 図 5.10 - 5
のアイテム 2) の下に導き、部品テープ
がスプロケットホイールに接触するまでさらに導きます。
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.10 フィーダをセットアップする
333
5
図 5.10 - 5 テープフィーダの吸着ウィンドウ
(1) テープサポート、脱着可能 ( セクション 5.10.4.4 のページ 335 参照 )
(2) 吸着ウィンドウ
(3) カバーテープのはがし先端
(4) 部品吸着エリア
(5) 吸着ウィンドウ跳ね上げおよび嵌め合わせレバー
→ カバーテープの折り曲げ部分が部品吸着エリア（図 5.10 - 5
のアイテム 4）に来るまで、
オペレータパネルで、「前進」ボタン ( 図 5.10 - 6
のアイテム 1) を押します。
5
図 5.10 - 6 フィーダのオペレータパネル
(1) 部品テープを前に移動する「前進」ボタン
(2) 部品テープを後に移動する「後退」ボタン
(3) カバーテープに張力をかける「カバーテープ」ボタン
→ 吸着ウィンドウ ( ページ 333
の図 5.10 - 5 のアイテム 2) が、最初のラッチ位置まで持ち
上がるようにするため、レバー ( ページ 333
の図 5.10 - 5 のアイテム 5) を前に押します。
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.10 フィーダをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
334
→ カバーテープを吸着ウィンドウの横で前に引き出し、吸着ウィンドウの下に引き出します。
→ 引き剥がしエッジ（ページ 333
の図 5.10 - 5 のアイテム 3）に来るまで、カバーテープを
うしろに折り曲げます。
ご注意 5
カバーテープが引き剥がしエッジに来るまで、吸着ウィンドウを下げないでください。
→ レバー（ページ 333
の図 5.10 - 5 のアイテム 5) を後ろに押して、吸着ウィンドウを下げ
ます。
→ カバーテープがカバーテープ巻き取りホイール（図 5.10 - 7
のアイテム 1）に到達するま
で、カバーテープをカバーテープロッカー（図 5.10 - 7
のアイテム 2）の上に導きます。
5
図 5.10 - 7 カバーテープをカバーテープ巻き取りホイールに導く
(1) カバーテープ巻き取りホイール
(2) カバーテープ
5
→ オペレータパネルで、カバーテープ（FOIL）ボタン ( ページ 333 の図 5.10 - 6 のアイテム
3) をカバーテープに張力がかかるまで押します。 カバーテープロッカーは、下を向き、ド
ライブモータが停止します。
→ 部品テープを切断し、フィーダの先端に揃えます。
