00196521-02_UM_X-Series_SR70x_JAP.pdf - 第401页
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細 ソフトウエアバージョン SR.70x.xx 以降 201 1 年 1 月日本 語版 6.3 マト リックストレイチェンジャ 401 6.3.6 MTC 付属の X3 マシンの寸法 6 6 6 6 図 6.3 - 4 マトリ ックストレイチェンジャ付属の X3 マシン の寸法、mm 単位 ご注意 6 マトリックストレイチェンジャ は、部品トロリーの代わりにロケーション…
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.3 マトリックストレイチェンジャ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
400
6.3.5 MTC 付属の X4 マシンの寸法
6
6
図 6.3 - 3 マトリックストレイチェンジャ付属の X4 マシンの寸法、mm 単位
6
ご注意 6
マトリックストレイチェンジャは、部品トロリーの代わりにロケーション 2 および 4 に結合さ
れます。.
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.3 マトリックストレイチェンジャ
401

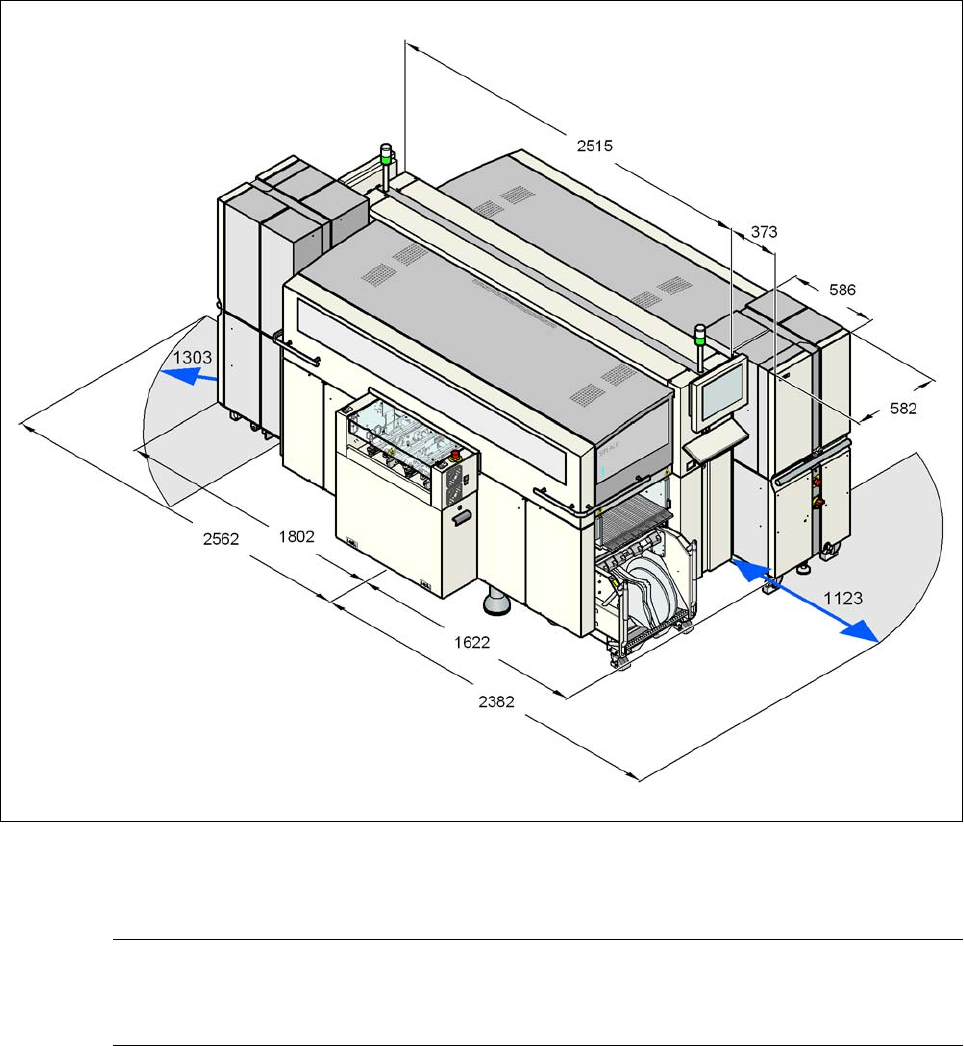

6.3.6 MTC 付属の X3 マシンの寸法
6
6
6
6
図 6.3 - 4 マトリックストレイチェンジャ付属の X3 マシンの寸法、mm 単位
ご注意 6
マトリックストレイチェンジャは、部品トロリーの代わりにロケーション 2 および 4 に結合さ
れます。
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.3 マトリックストレイチェンジャ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
402
6.3.7 MTC 付属の X2 マシンの寸法
6
6
6
6
図 6.3 - 5 マトリックストレイチェンジャ付属の X2 マシンの寸法、mm 単位
6
ご注意 6
マトリックストレイチェンジャは、部品トロリーの代わりにロケーション 2 および 4 に結合さ
れます。
