ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.9 歩行点検を実施する 325 5.9.4 追加テープリールマウント 5 図 5.9 - 2 追加テープリ ールマウント (1) 追加テープリール用 サポート、ア イテム番号 00141217-x x (2) サポート取付装置 5 X シリーズのフィーダは、フィーダとテープリール間…
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.9 歩行点検を実施する ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
324
ご注意 5
カバーテープを引きちぎらないこと。引きちぎると、カバーテープの引き離しで問題が発
生する可能性があります。8mm および 12mmX テープフィーダには、簡単に切断できるよう
に内蔵のカッタ（アイテム 2）があります。
→ マルチカラーステータス表示をチェックします ( ページ 323
の図 5.9 - 1 のアイテム 3)。
– 緑が点灯する場合、フィーダは待機状態にあります。
– オレンジ色が点灯する場合、警告を報告しています。警告文が LCD ディスプレイに表
示されます ( ページ 323
の図 5.9 - 1 のアイテム 4)。
– ステータス表示が赤色の場合、異常が発生しています。警告文が LCD ディスプレイに
表示されます ( ページ 323
の図 5.9 - 1 のアイテム 3)。
オペレータパネルの LCD 表示およびステータス表示の一覧が、セクション 5.11
のペー
ジ 337
にあります。
ステータス表示が消灯している場合、その原因は次のようになります。 5
– このフィーダは、現在のセットアップにありません。
– フィーダは故障しています。
– フィーダは、運転できなくなっています ( 圧力の低下など )。
5.9.2 タイムリーにテープを接合する
ご注意
フィーダの部品が空にならないように早めにテープを接合します。さもないと、長時間の
停止時間が発生します。
しかし、継ぎ足すのが早すぎてもいけません。というのは、もとのテープの最後に継ぎ足
した後新しいリールでテープを巻き取ると、新しいテープを保持しているリールがあふれ
てしまい、テープはそのあとリールから滑り落ち、もつれてしまうからです。このことに
よりまた吸着エラー、長期間の停止時間が発生することになります。 5
5.9.3 PCB サポートをチェックする
→ バックアップテーブルのマグネット PCB サポートの位置をチェックします。
– PCB サポートが PCB の裏側にある部品と衝突しないことを確認します。
– さらに、PCB サポートが、PCB コンベヤパネルと衝突しないことも確認します。
– ページ 420
のセクション 6.13 で説明されているようにしか、PCB サポートを使用しな
いこと。
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.9 歩行点検を実施する
325
5.9.4 追加テープリールマウント
5
図 5.9 - 2 追加テープリールマウント
(1) 追加テープリール用サポート、アイテム番号 00141217-xx
(2) サポート取付装置
5
X シリーズのフィーダは、フィーダとテープリール間の横方向のオフセットが 60mm を超えない
場合、問題なく部品テープを処理することができます。あらかじめ定義されているセットアッ
プが、最大許容オフセットを維持することができない場合、追加テープリール（アイテム 1）
用のマウントを使用することをお奨めします。このマウントをホルダ（アイテム 2）にただ挿
入し、オフセットが最大許容値の 60mm を下回るまで押し込みます。部品トロリーには、合計 5
個のホルダがあります。各テープリールマウントは、2 個のテープリールを固定することがで
きます。つまり、最大 10 個の 15" (381 mm) リールをテープコンテナの上に位置決めすること
ができます。
最大 60 mm
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.9 歩行点検を実施する ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
326
5.9.5 テープコンテナに仕切り板を挿入する
→ 仕切り板には、異なるエッジがあり、二つの方法でテープコンテナに挿入することがで
きます。クイックリリース軸を使用する場合、仕切り板のクイックリリース軸のくぼみは、
上を向きます ( 図 5.9 - 3
のアイテム 4参照 )。 クイックリリース軸を使用しない場合、仕切
り板の丸くなっているエッジが上を向きます ( 図5.9 - 3
のアイテム 5参照 )。
→図 5.9 - 3
に示されている仕切り板を挿入し、テープコンテナの最小区画が 2x 区画である
ことを忘れないようにします。これにより、実装エラーが防止されます。
→ 仕切り板が、3 つのガイドレールの同じ位置に嵌まっていることをチェックします。さも
ないと、仕切り板がずれたり、曲がったりすることになります。
5

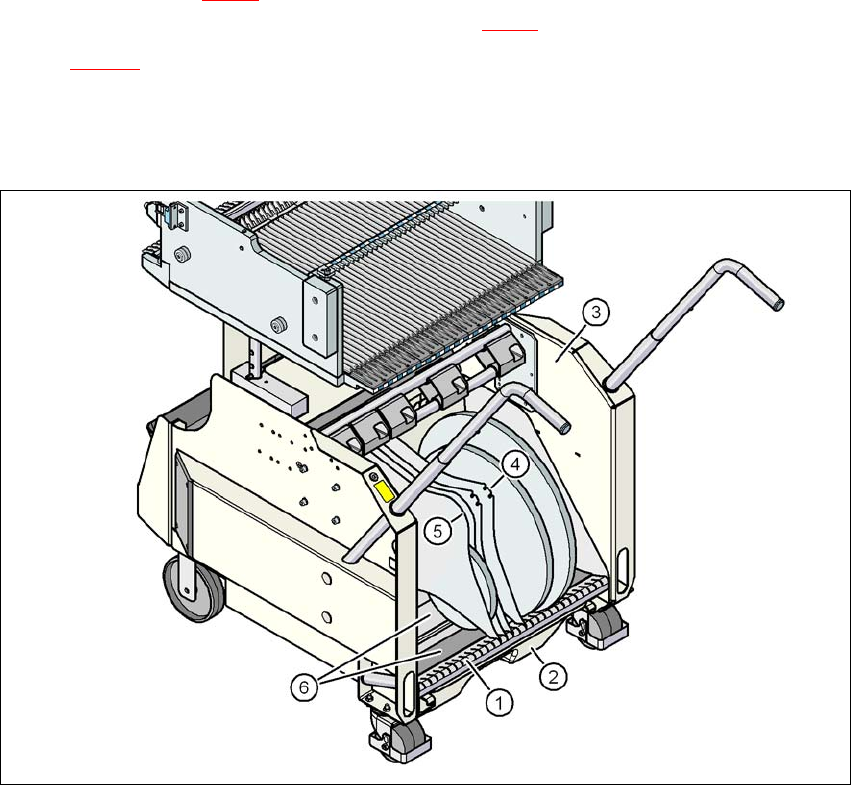

図 5.9 - 3 テープコンテナの仕切り板
(1) 仕切り板のガイドレール
(2) 使用済みテープコンテナ
(3) テープコンテナ
(4) クイックリリース軸を使用する場合の仕切り板の位置
(5) クイックリリース軸を使用しない場合の仕切り板の位置
(6) テープリール用スライド面
