ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.4 モジュールの概要 121 3.4.3 モジュールの概要、SIPLACE X3 3 図 3.4 - 3 X3 マシン - モジュールの概要 (1) マシンフレーム (2) PCB コンベヤ（フレキシブルデュアルコンベ ヤ） (3) PCB 搬入側の延長キット (4) CO …
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.4 モジュールの概要 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
120
3.4.2 モジュールの概要、SIPLACE X4
3
図 3.4 - 2 X4 実装マシン - モジュールの概要
(1) マシンフレーム
(2) PCB コンベヤ（フレキシブルデュアルコンベヤ）
(3) PCB 搬入側の延長キット
(4) CO トロリー結合ユニット、テープカッタ、使用済みテープチャネル（4x）
(5) 実装ヘッド付き X-Y 軸 1
(6) 実装ヘッド付き X-Y 軸 2
(7) PCB 搬出側の延長キット
(8) 実装ヘッド付き X-Y 軸 3
(9) モニタ (2x)
(10)キーボード (2x)
(11)実装ヘッド付き X-Y 軸 4
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.4 モジュールの概要
121
3.4.3 モジュールの概要、SIPLACE X3
3
図 3.4 - 3 X3 マシン - モジュールの概要
(1) マシンフレーム
(2) PCB コンベヤ（フレキシブルデュアルコンベヤ）
(3) PCB 搬入側の延長キット
(4) CO トロリー結合ユニット、テープカッタ、使用済みテープチャネル（4x）
(5) 実装ヘッド付き X-Y 軸 1
(6) PCB 搬出側の延長キット
(7) 実装ヘッド付き X-Y 軸 3
(8) モニタ (2x)
(9) キーボード (2x)
(10)実装ヘッド付き X-Y 軸 4
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.4 モジュールの概要 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
122
3.4.4 モジュールの概要、SIPLACE X2
3

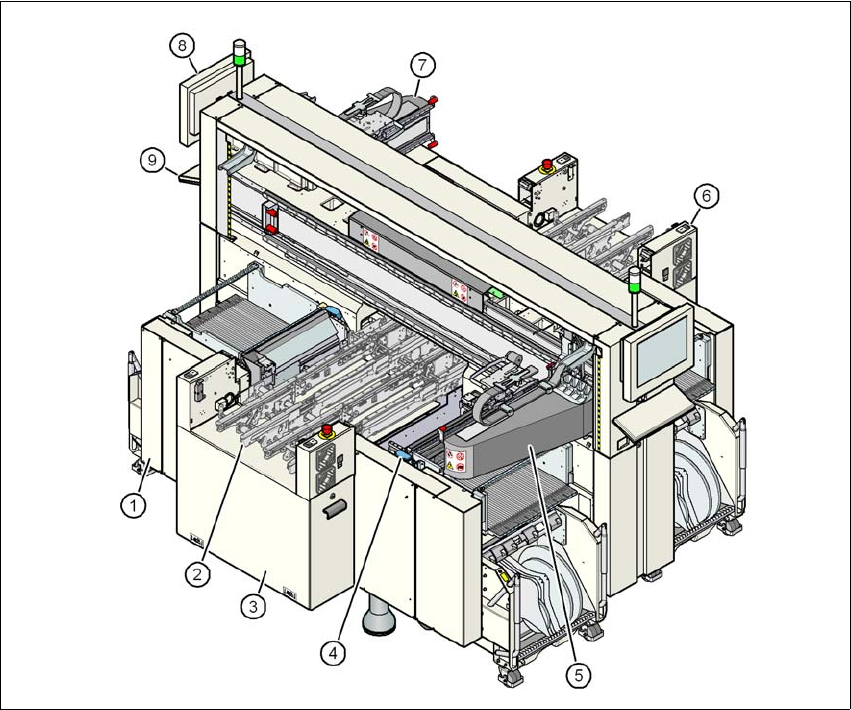

図 3.4 - 4 X2 実装マシン - モジュールの概要
(1) マシンフレーム
(2) PCB コンベヤ（フレキシブルデュアルコンベヤ）
(3) PCB 搬入側の延長キット
(4) CO トロリー結合ユニット、テープカッタ、使用済みテープチャネル（4x）
(5) 実装ヘッド付き X-Y 軸 1
(6) PCB 搬出側の延長キット
(7) 実装ヘッド付き X-Y 軸 3
(8) モニタ (2x)
(9) キーボード (2x)
