ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.9 X フィーダ 183 3.9.2.10 88 mm X テープフィーダ 3 図 3.9 - 12 88 mm X テープフィーダ 3 3 3 88 mm X テープフィー ダ アイテム番号 0014127 8-xx スプライスセンサ付き 88 mm X テープ フィーダ …
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.9 X フィーダ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
182
3.9.2.9 72 mm X テープフィーダ
3
図 3.9 - 11 72 mm X テープフィーダ
3
3
3
72 mm X テープフィーダ アイテム番号 00141277-xx
スプライスセンサ付き 72 mm X テープフィーダ アイテム番号 00141297-xx
幅 81.6 mm
フィーダが占有するロケーション個数 7
送りピッチ 4 mm から 80 mm、4 mm ピッチ
部品テープの交換時間 < 45 s
マシンにプリセット済みフィーダ交換時間 ≤ 8 s
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.9 X フィーダ
183
3.9.2.10 88 mm X テープフィーダ
3
図 3.9 - 12 88 mm X テープフィーダ
3
3
3
88 mm X テープフィーダ アイテム番号 00141278-xx
スプライスセンサ付き 88 mm X テープフィーダ アイテム番号 00141298-xx
幅 105.2 mm
フィーダが占有するロケーション個数 9
送りピッチ 4 mm から 96 mm、4 mm ピッチ
部品テープの交換時間 < 45 s
マシンにプリセット済みフィーダ交換時間 ≤ 8 s
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.9 X フィーダ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
184
3.9.3 X リニアディップユニット (LDU X)
アイテム番号 00117011-xx フラックス用リニアディップユニット / LDU-X
アイテム番号ディッププレート、セクション 3.9.3.5
、ページ 186 参照
参照 3

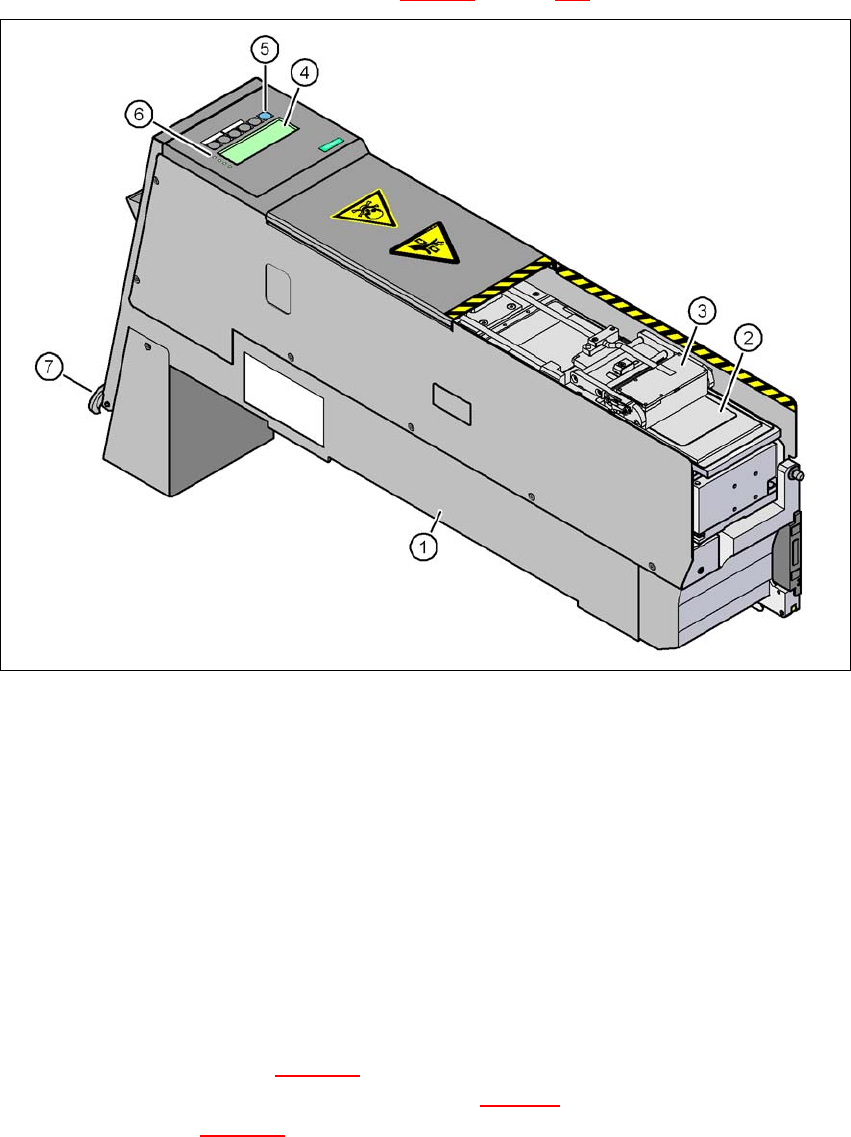

図 3.9 - 13 リニアディップユニット (LDU X)
(1) LDU X
(2) ディッププレート
(3) フラックスコンテナ
(4) 表示パネル (20 文字 4 行 )
(5) 6 キー付属オペレータパネル
(6) ステータス表示 LED
(7) 非常オフボタン
3.9.3.1 説明
X リニアディップユニット ( 図 3.9 - 13 のアイテム 1) を使用して、フリップチップおよび CSP
部品をフラックスに浸します。フラックスコンテナ（3.9 - 13 のアイテム 3) は、直線運動で
ディッププレート ( 図 3.9 - 13
のアイテム 2) 上に移動し、ディッププレートに決められた膜
厚にフラックスを塗布します。部品をフラックスに浸すためのパラメータは、あらかじめ
