ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業 ソフトウエアバージョン SR.70x.xx 以降 201 1 年 1 月日本 語版 4.3 実装 マシンをセットアップする 273 4.3.16.4 マシンの脚間距離および PCB デュアルコンベヤの 左側固定コンベヤエッジ 4 図 4.3 - 26 マシンの脚間 距離および PCB デュアルコンベヤの左側 固定コンベヤエッジ、mm 単位 - 標準搬送幅
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
272
4.3.16.3 マシンの脚間距離および PCB デュアルコンベヤの右側固定コンベヤエッジ
4
図 4.3 - 25 マシンの脚間距離および PCB デュアルコンベヤの右側固定コンベヤエッジ、mm 単位 - 標準搬送幅
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
273
4.3.16.4 マシンの脚間距離および PCB デュアルコンベヤの左側固定コンベヤエッジ
4
図 4.3 - 26 マシンの脚間距離および PCB デュアルコンベヤの左側固定コンベヤエッジ、mm 単位 - 標準搬送幅
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
274
4.3.16.5 マシンの脚およびクアッドレーンコンベヤ間の距離
4
4
4
4

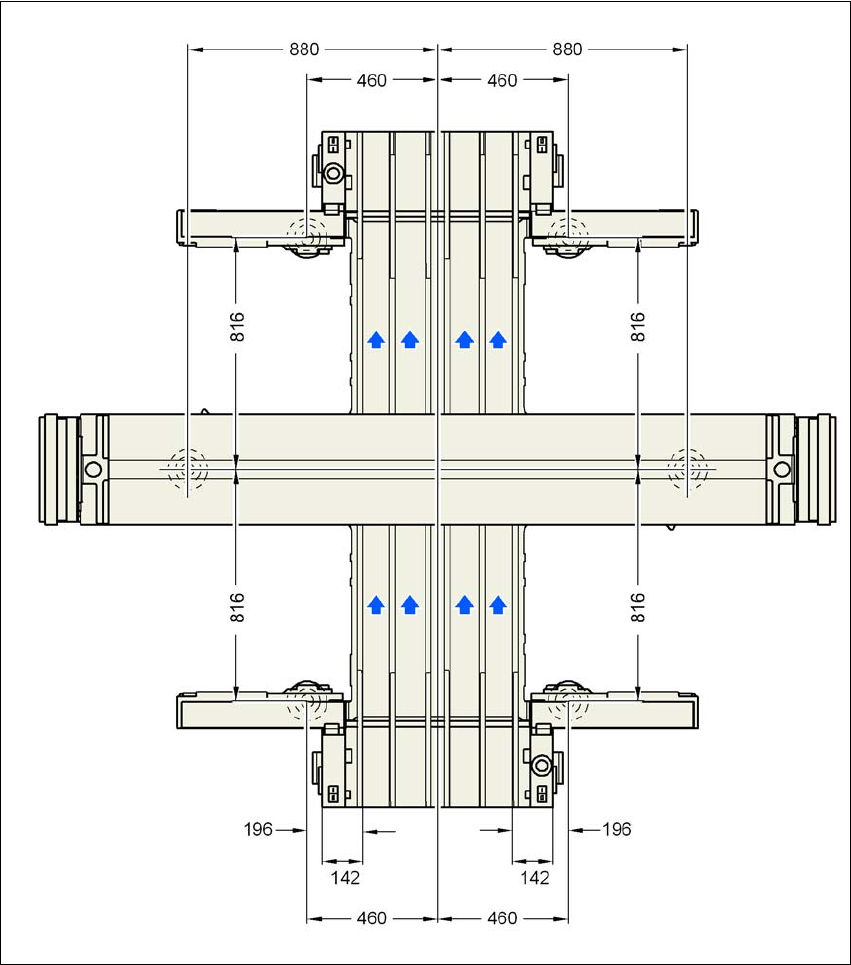

図 4.3 - 27 マシンの脚およびクアッドレーンコンベヤ間の距離、mm 単位 - 外側固定コンベヤエッジ、距離 535 mm
