ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.3 寸法と重量
117
3.3.4.4 X2 マシンの部品トロリーの作業領域距離
3
3

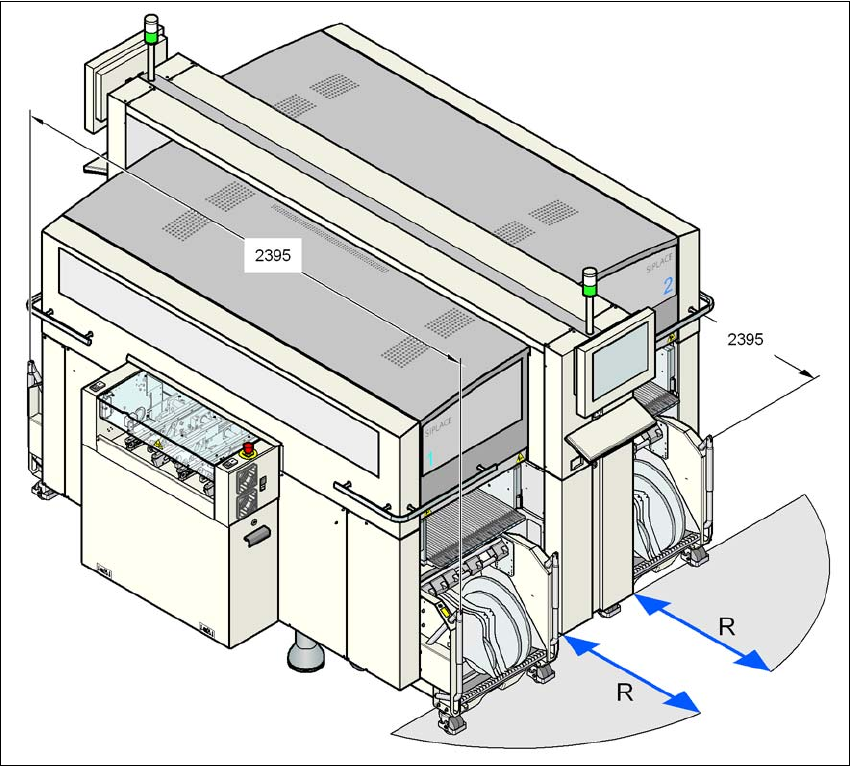

図 3.3 - 9 X2 マシンの部品トロリーの作業領域距離
X2 マシンでの部品トロリーの作業領域距離 R は、
– ロケーション 2、4 では、
600 mm、ハンドルを下に折り曲げて、または
900 mm、 ハンドルを上に折り曲げて
– ロケーション 1、3 では、
750 mm、ハンドルを下に折り曲げて、または
1050 mm、 ハンドルを上に折り曲げて。
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.3 寸法と重量 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
118
3.3.5 重心
3
3
3

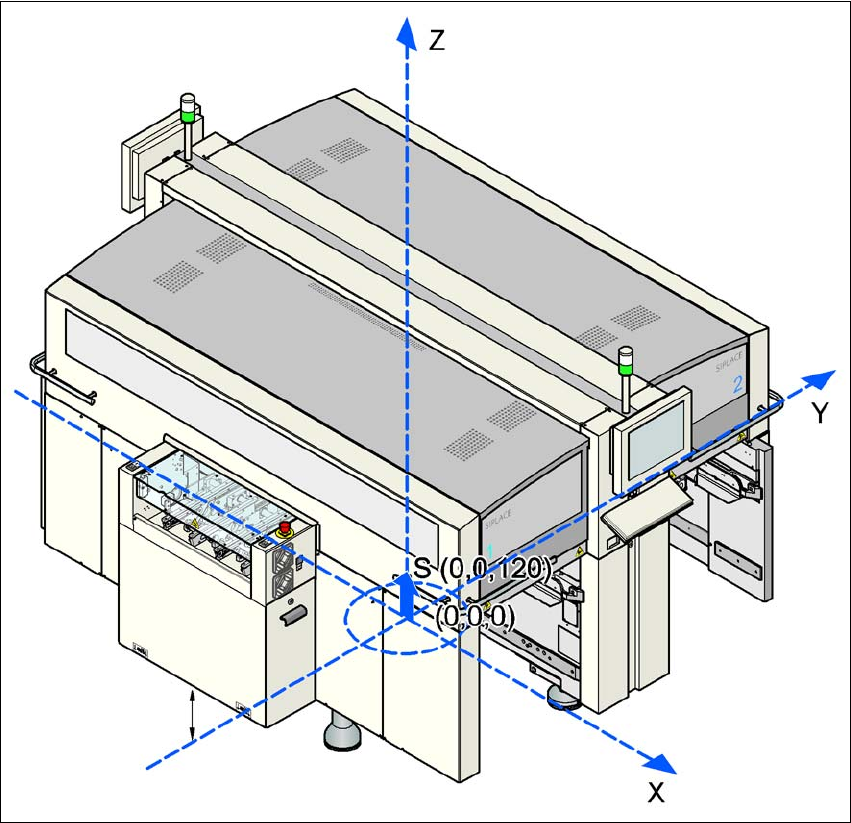

図 3.3 - 10 mm 単位での X シリーズマシンの重心
3
X座標0 mm
Y座標0 mm
Z 座標高さ 120 mm
これらの重心座標は、PCB 搬送高さ 830mm の実装マシンを基準にしています。
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.4 モジュールの概要
119
3.4 モジュールの概要
3.4.1 SIPLACE X4I モジュールの概要
3
3

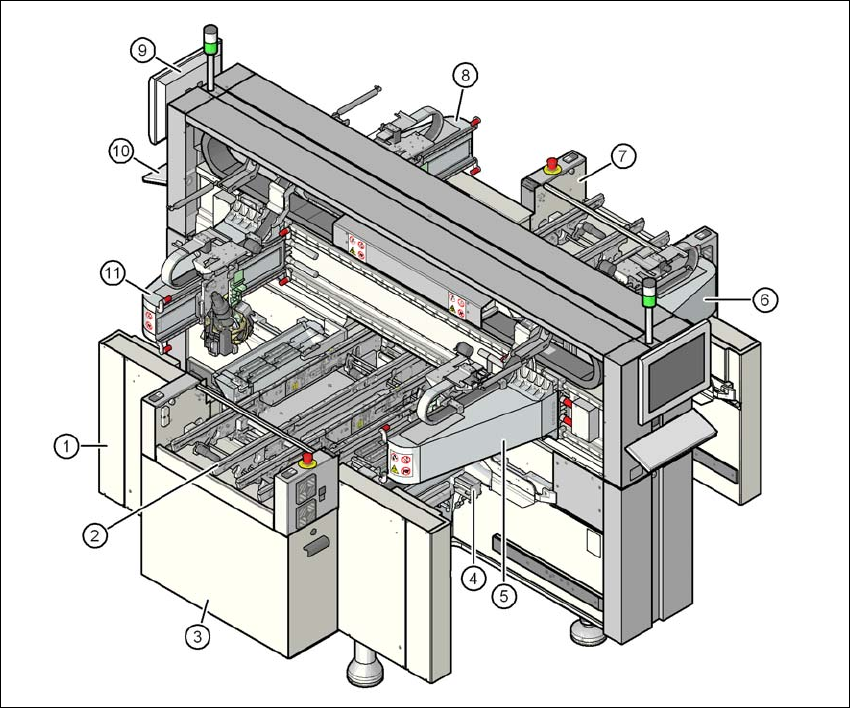

図 3.4 - 1 X4I 実装マシン - モジュールの概要
(1) マシンフレーム
(2) PCB コンベヤ（フレキシブルデュアルコンベヤ）
(3) PCB 搬入側の延長キット
(4) CO トロリー結合ユニット、テープカッタ、使用済みテープチャネル（4x）
(5) 実装ヘッド付き X-Y 軸 1
(6) 実装ヘッド付き X-Y 軸 2
(7) PCB 搬出側の延長キット
(8) 実装ヘッド付き X-Y 軸 3
(9) モニタ (2x)
(10)キーボード (2x)
(11)実装ヘッド付き X-Y 軸 4
