ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.9 X フィーダ
177
3.9.2.4 16 mm X テープフィーダ
3

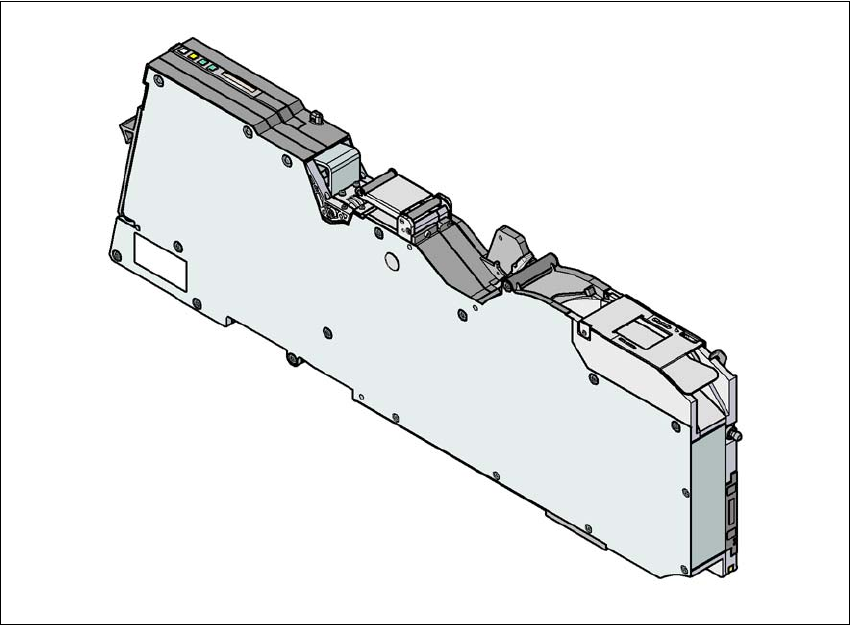

図 3.9 - 6 16 mm X テープフィーダ
3
16 mm X テープフィーダ アイテム番号 00141272-xx
スプライスセンサ付き 16 mm X テープフィーダ アイテム番号 00141292-xx
幅 34.4 mm
フィーダが占有するロケーション個数 3
送りピッチ 4 mm から 20 mm、4 mm ピッチ
部品テープの交換時間 < 45 s
マシンにプリセット済みフィーダ交換時間 ≤ 8 s
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.9 X フィーダ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
178
3.9.2.5 24 mm X テープフィーダ
3

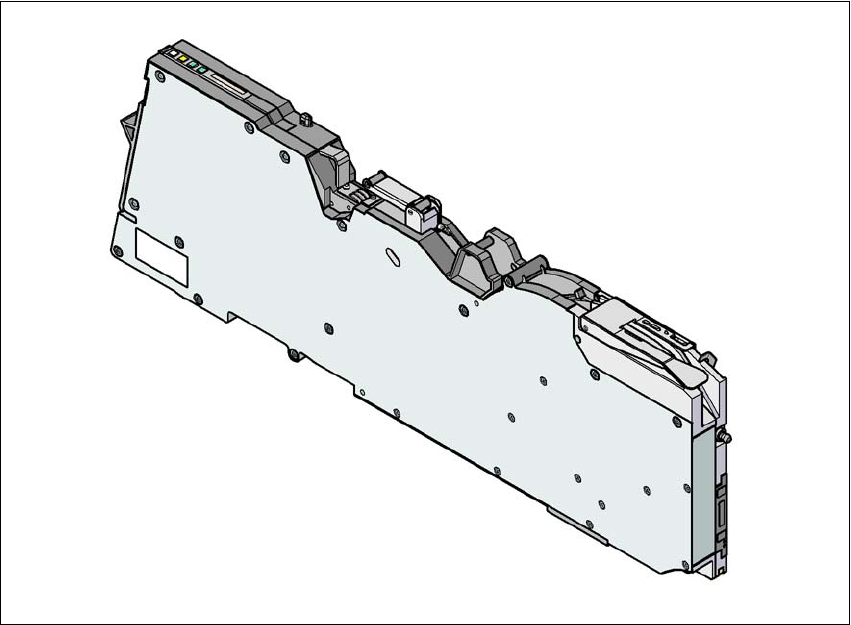

図 3.9 - 7 24 mm X テープフィーダ
3
3
3
24 mm X テープフィーダ アイテム番号 00141273-xx
スプライスセンサ付き 24 mm X テープフィーダ アイテム番号 00141293-xx
幅 34.4 mm
フィーダが占有するロケーション個数 3
送りピッチ 4 mm から 32 mm、4 mm ピッチ
部品テープの交換時間 < 45 s
マシンにプリセット済みフィーダ交換時間 ≤ 8 s
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.9 X フィーダ
179
3.9.2.6 32 mm X テープフィーダ
3
図 3.9 - 8 32 mm X テープフィーダ
3
3
32 mm X テープフィーダ アイテム番号 00141274-xx
スプライスセンサ付き 32 mm X テープフィーダ アイテム番号 00141294-xx
幅 46.2 mm
フィーダが占有するロケーション個数 4
送りピッチ 4 mm から 40 mm、4 mm ピッチ
部品テープの交換時間 < 45 s
マシンにプリセット済みフィーダ交換時間 ≤ 8 s
