ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
379
にセットアップできません。
6.1.3.6 アセンブリ
ノズルチェンジャーは、部品トロリー結合ユニットに取り付けられています。
6

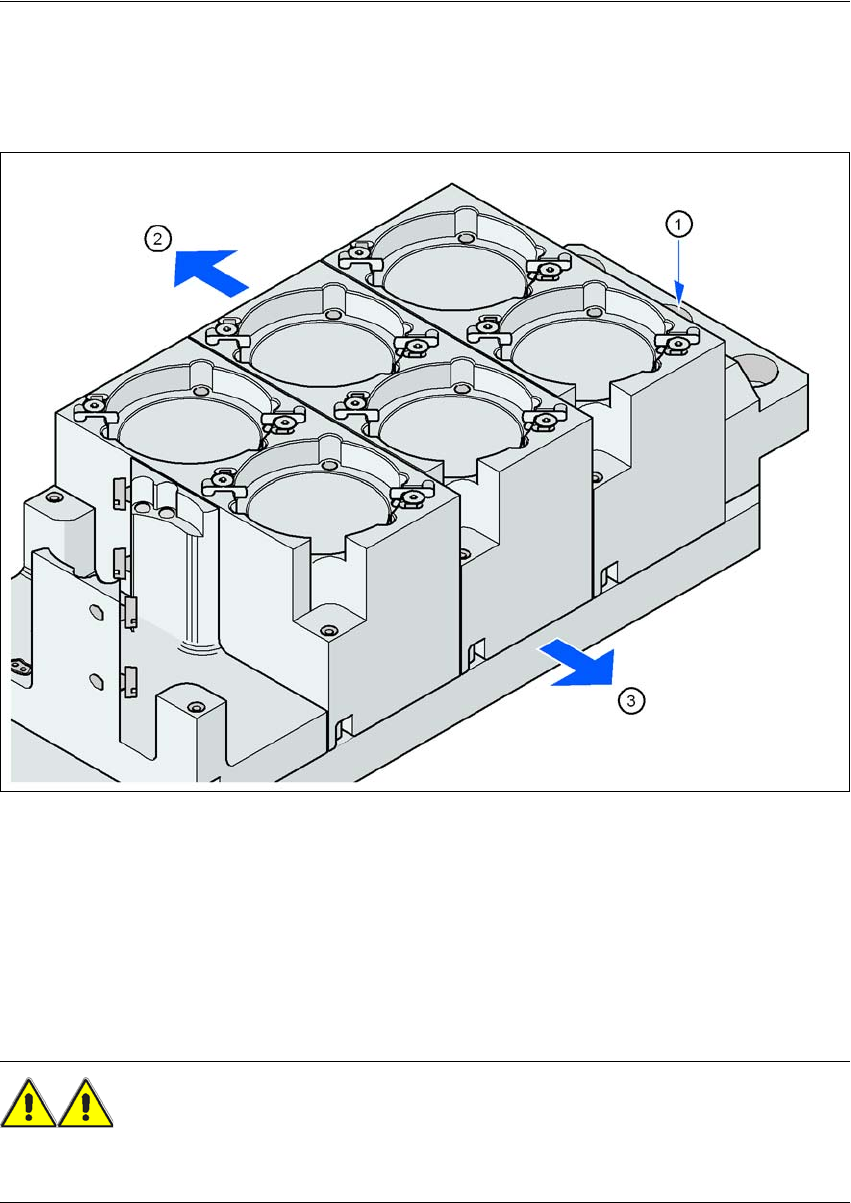

図 6.1 - 25 アセンブリ位置
(1) マーク穴
(2) オペレータ側
(3) PCB コンベヤ側を向いている矢印
6
→ オペレータが見て、マーク穴（アイテム 1）が左側になるようにノズルチェンジャーを配置
します。
警告 6
各実装ヘッドに専用のノズルチェンジャーしかインストールしないでください。混載した構成
では、ヘッドが衝突する危険性があります。
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
380
6.1.3.7 2 台の X-Y 軸と結合された MTC のある実装エリアのツインスター用ノズルチェン
ジャー
アイテム番号 00119747-xx ノズルチェンジャーのホルダ、ツインスター、MTC 付属 X-series
ツインスターの標準ノズルチェンジャーは、2 台の X-Y 軸のある実装エリアおよびツインス
ターと MTC の組み合わせでは使用することはできません。これは、次のロケーションにあては
まります。
– X4: ロケーション 2 および 4
– X3: ロケーション 4
このような状況のために、2 台の X-Y 軸および結合された MTC のある実装エリアで、ツインス
ター用のオプションのノズルチェンジャーがあります。
ご注意 6
このノズルチェンジャーオプションを使用している場合、最大部品サイズは、85 x 85 mm また
は 125 x 10 mm になることにご注意ください。
6

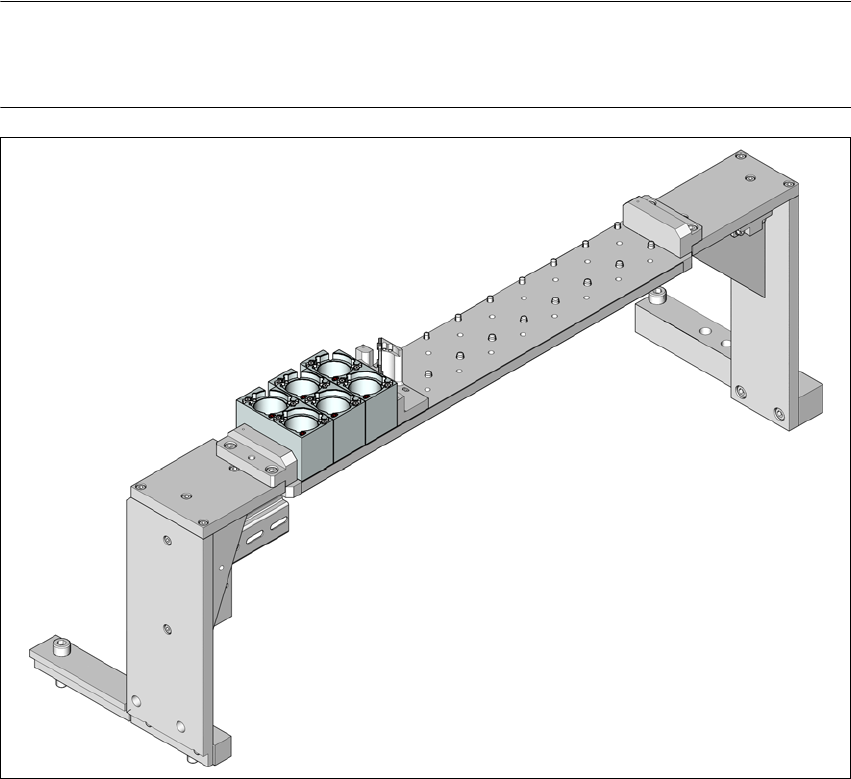

図 6.1 - 26 2 台の X-Y 軸および結合された MTC のある実装エリアのツインスター用ノズルチェンジャー
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
381
6.1.3.8 ツインスターのノズルチェンジャー 2
アイテム番号 00119717-xx ノズルチェンジャー 2、ツインスター
このノズルチェンジャーは、ノズルマガジンを最大 10 個保持できます。その他すべてのテクニ
カルデータは、第一ノズルチェンジャーのものと同様です。
6.1.3.9 SIPLACE ツインスター用部品廃棄箱
部品廃棄箱は、SIPLACE ツインスターに取り付けます。これは、ファインピッチビジョンモ
ジュールの隣にあります ( ページ 377
の図 6.1 - 23 およびページ 378 の図 6.1 - 24 参照 )。
6

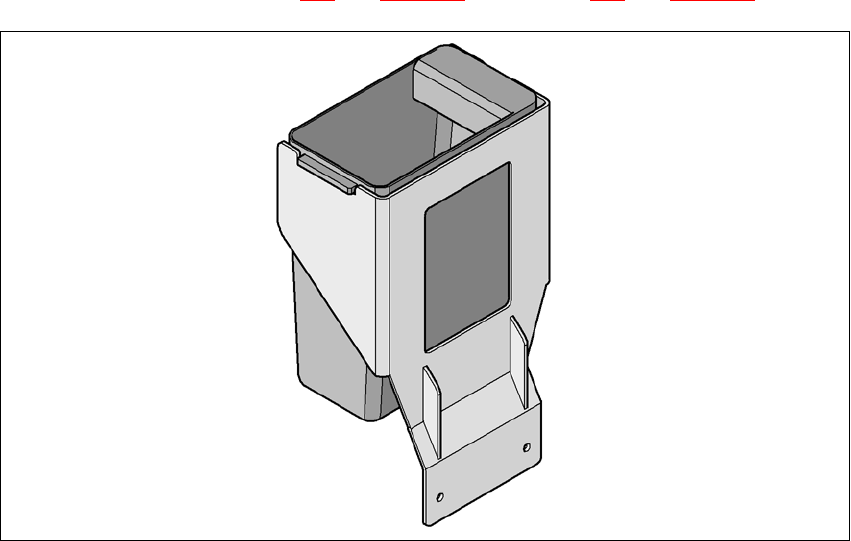

図 6.1 - 27 SIPLACE ツインスター用部品廃棄箱
6.1.3.10 グリッパと特殊ノズル
SIPLACE マシンは、標準 SMT 対象部品に加えて、スルーホール技術および異形（OSC）部品を基
本とする部品を実装することができます。SEAS も、特殊ノズルおよびグリッパを並行して開発
し続けています。
実装ジョブを最高速度、精度、柔軟性で処理するために、特殊ノズルは、すべての実装ヘッド
で利用できます。自動ノズルチェンジャーを使用することも、生産変更で発生するセットアッ
プ時間を減少させます。
