2 運転上の安全 ユーザーマニュアル SIPLACE X シリーズ
2.5 マシンを運転するための安全指導 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
66
2.5.3 ツインスターの Z 軸を手動で移動するときの安全指導
注意
ツインスターで挟まれる危険性 2
戻しユニットの緩衝材のところで、絶対に手で Z 軸を下降させないこと。シリンダの強力な反
発力によって、緩衝材が跳ね返ることによって指にケガをする可能性があります。ピストン
ロッドが元の位置に反発して戻るとき、ツインスター内部でも同様の危険性があります。
2
図 2.5 - 2 ツインスターの戻しユニットで挟まれる危険性
(1) 戻しユニット、圧縮空気シリンダ
(2) ピストンロッド
(3) 戻しユニットの緩衝材
(4) 指を挟まれる危険性
ユーザーマニュアル SIPLACE X シリーズ 2 運転上の安全
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 2.5 マシンを運転するための安全指導
67
2.5.4 実装ヘッド交換中のツインスター部品カメラの安全指導
警告 2
実装ヘッドをツインスターからスピードスターに交換するとき、ツインスターの部品ビジョン
カメラ（固定、P&P、タイプ 33、55 x 45、タイプ 25、16 x 16）は、取り外さなければなりま
せん。さもないと、リボルバヘッドがカメラハウジングと干渉します。
2

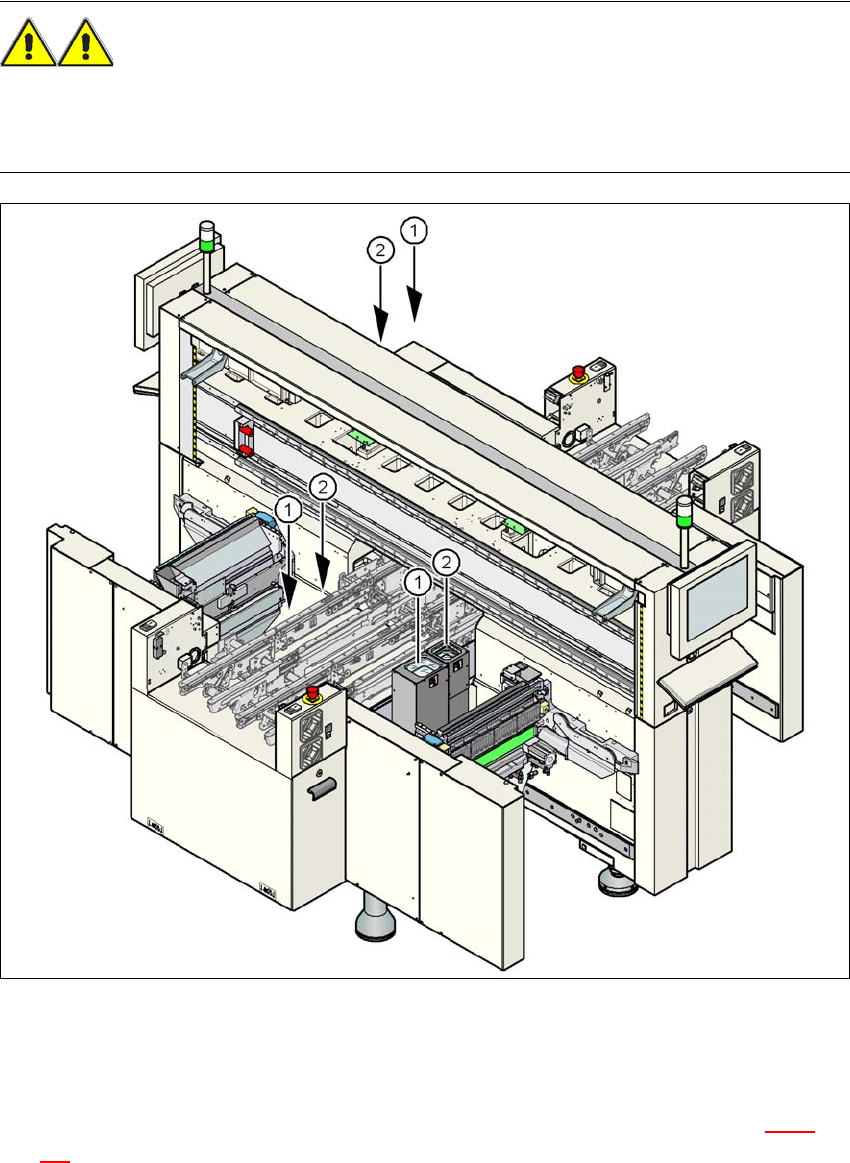

図 2.5 - 3 実装ヘッド交換中のツインスタービジョンモジュールの安全指導
(1) アセンブリ位置、部品カメラ（固定、P&P、タイプ 33、 55 x 45)、X3 基準にて
(2) アセンブリ位置、部品カメラ（固定、P&P、タイプ 25、 16 x 16)、X3 基準にて
SIPLACE X シリーズ以降のすべての実装マシンのアセンブリ位置は、セクション 3.8.2
の
162
ページ以降にあります。 2
