4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ 4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 244 4.3.8 軸ユニットを取り付ける 4.3.8.1 X2 軸ユニット (X-Y 軸 1、3) - 電気接続箇所 4 図 4.3 - 11 X2 軸ユニット (X-Y 軸 1 およ び X-Y 軸 3)、背面パネル - 電気接続箇所 プラグ プ…
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
243
4.3.7.7 「下側」ハンドガードを取り付ける
マシンには、一つだけ「下側」ハンドガードが備えられています。マシンを生産ライン内にイ
ンストールする場合、すぐ隣のアウトコンベヤ とインコンベヤ間にハンドガードは必要なくな
ります。
警告 4
生産ラインの
最上流
のマシンの搬入側および
最下流
のマシンの搬出側には、4 本のキャップボ
ルト M4x12 を使用して、「下側」ハンドガード（アイテム番号 03045426-xx）を必ず取り付けま
す。これにより、資格の無い人が、マシン内に手が入らなくなります。
4

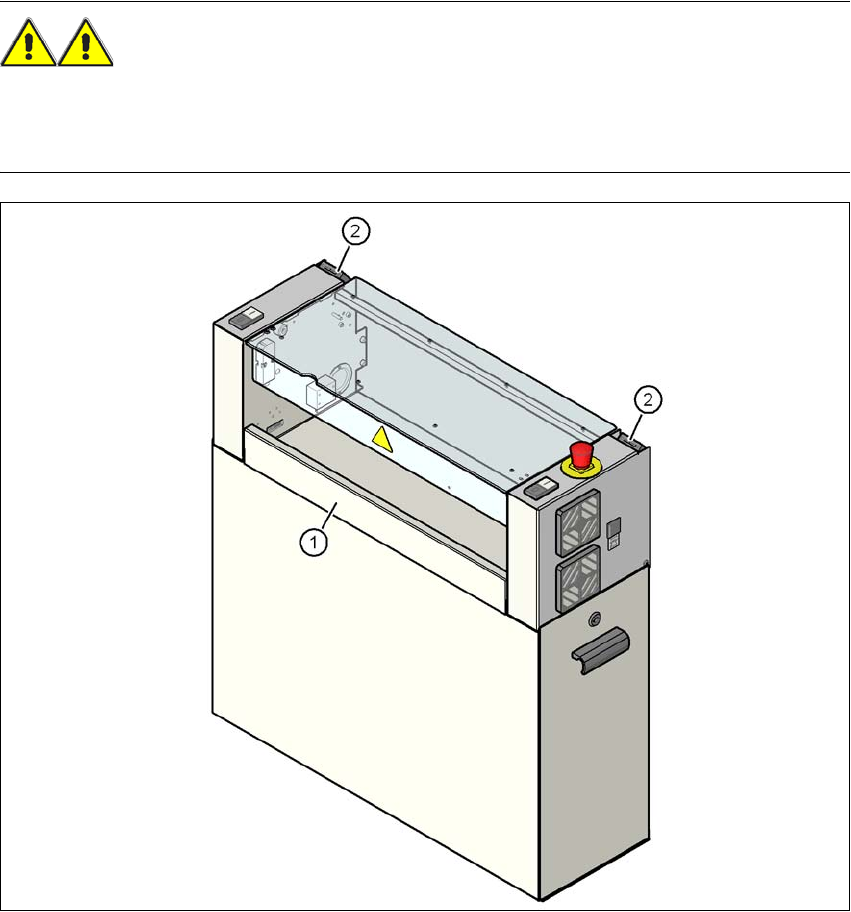

図 4.3 - 10 PCB 搬出側に「下側」ハンドガードを取り付ける
(1)「下側」ハンドガード、アイテム番号 03045426-xx
(2) 保護カバースイッチ
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
244
4.3.8 軸ユニットを取り付ける
4.3.8.1 X2 軸ユニット (X-Y 軸 1、3) - 電気接続箇所
4

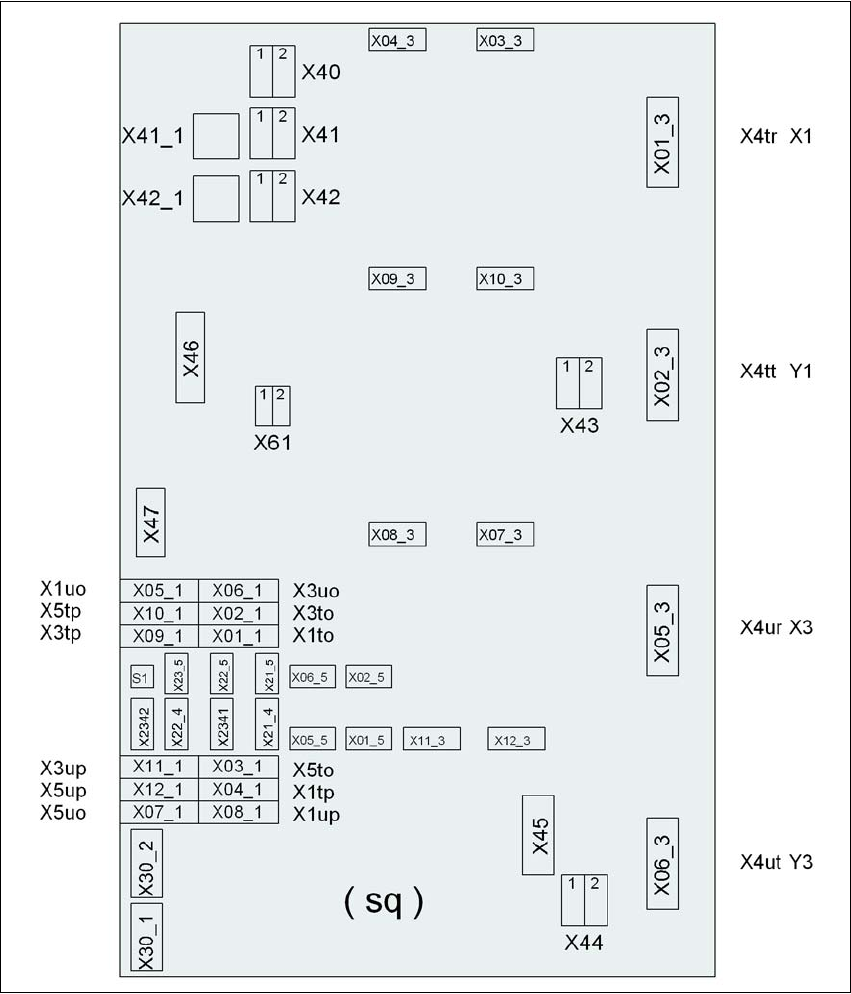

図 4.3 - 11 X2 軸ユニット (X-Y 軸 1 および X-Y 軸 3)、背面パネル - 電気接続箇所
プラグ
プラグ
プラグ
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
245
4.3.8.2 X2 軸ユニット (X-Y 軸 1、3) －プラグを接続する
→ 次の図に示されているように電源ケーブルを接続します。
4
軸ユニット
プラグ
接続ケーブル ご注意
プラグ ケーブル
X41_1sq X41_1sq 03050899 コネクタを所定の位置にはめる
X42_1sq X42_1sq 03050899 コネクタを所定の位置にはめる
X45sq X45sq 03050900-W1 コネクタを所定の位置にはめる
X46sq X46sq
03050900-W2
03050900-W3
コネクタを所定の位置にはめる
X47sq X47sq
03050900-W4
03050900-W5
コネクタを所定の位置にはめる
X01_3sq X4tr 03050891 コネクタを所定の位置にはめる
X02_3sq X4tt 03050892 コネクタを所定の位置にはめる
X05_3sq X4ur 03050901 コネクタを所定の位置にはめる
X06_3sq X4ut 03050902 コネクタを所定の位置にはめる
X01_1sq X1to 03009791 止まるまで挿入する
X02_1sq X3to 03009792 止まるまで挿入する
X03_1sq X5to 03009793 止まるまで挿入する
X04_1sq X1tp 03009794 止まるまで挿入する
X05_1sq X1uo 03009811 止まるまで挿入する
X06_1sq X3uo 03009812 止まるまで挿入する
X07_1sq X5uo 03009813 止まるまで挿入する
X08_1sq X1up 03009814 止まるまで挿入する
X09_1sq X3tp 03009795 止まるまで挿入する
X10_1sq X5tp 03009796 止まるまで挿入する
X11_1sq X3up 03009815 止まるまで挿入する
X12_1sq X5up 03009816 止まるまで挿入する
X03_3sq X03_3sq 03050893 コネクタを所定の位置にはめる
X04_3sq X04_3sq 03050894 コネクタを所定の位置にはめる
X07_3sq X07_3sq 03050903 コネクタを所定の位置にはめる
X08_3sq X08_3sq 03050904 コネクタを所定の位置にはめる
