ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.5 ユーザーインタフェース
307
5.5.3 ツールバー
ツールバーには、メインのステーションソフトウエア機能のボタンがあります。
これにより、ユーザーインタフェースを別のビューに切り替えたり、これらのビューの別の機
能を使用したりすることができるようになります ( セクション 5.5.5
、ページ 310 参照 )。
5

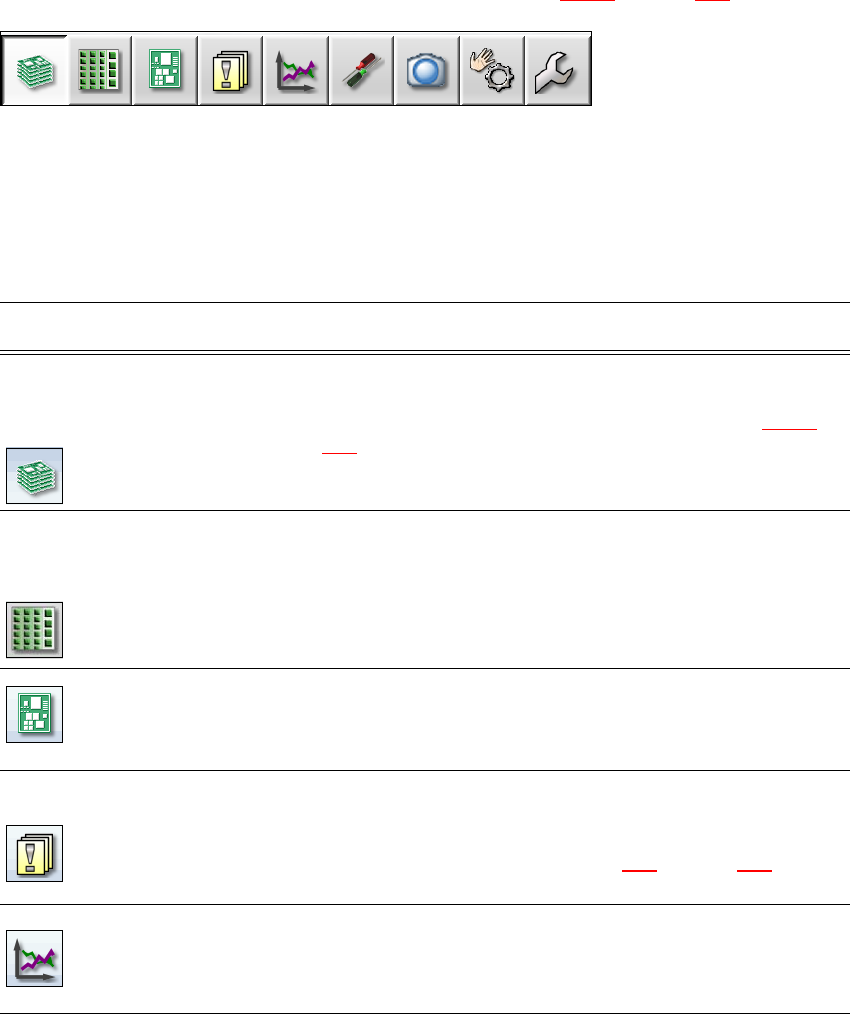

図 5.5 - 2 ツールバー
ボタンは、構成およびどのオペレータレベルが設定されているかによって変化します。いくつ
かのビューは、さらに高いオペレータレベルでしか利用できません。
次の表は、ボタンとその機能を簡潔に説明しています。
5
シンボル ビュー 説明
ベーシック生産
( メイン画面 )
ベーシック生産中に最も頻繁に実行されるタスクに対するマシン
の状態を表示します。
オペレーティングステータスを表示します（セクション 5.5.2
、
ページ 306
参照）。
ロケーション、セットアップ名、バッチ名、構成になされた変
更、および追加オプションを表示します。
フィーダ、部
品、ノズル
セットアップを 4 箇所の個別ロケーションおのおのに対して呼び
出すことができます。
フィーダ、部品およびノズルをチェックし、セットアップするた
め。
部品形状および部品ポケット形状をティーチングするため。
補給レベルを表示します。
PCB PCB および部品をチェックし、セットアップするため。
フィデューシャルをティーチングするため。
メッセージ 現在のイベントおよび前のイベントに関するメッセージを表示し
ます。さまざまなメッセージの種類があります。
トラックエラー、コンベヤエラー、マシンエラー、全般エラーお
よび連鎖エラーメッセージ（セクション 5.6
、ページ 312 参照）
の表を呼び出すことができます。
統計 生産枚数、品質および廃棄材料に関する統計を表示します。マシ
ンの生産枚数および PCB を表示します。
OIS( オペレータ情報システム ) を起動します。詳細は OIS の文
書を参照してください。
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.5 ユーザーインタフェース ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
308
5.5.4 ビュー内でステーションソフトウエアを使用する
ツールバーから呼び出されるほとんどのビュー ( セクション 5.5.3 ページ 307 参照 ) は、ユー
ザーインタフェースの右側にサブビューと機能の追加縦列ツールバーがあります。
注記
オンラインヘルプに個々の機能の詳細説明があります。 5
例 : 「フィーダ、部品およびノズル」ビュー
Æ ツールバーの「フィーダ、部品およびノズル」 をクリックします。
次のビューが開きます。

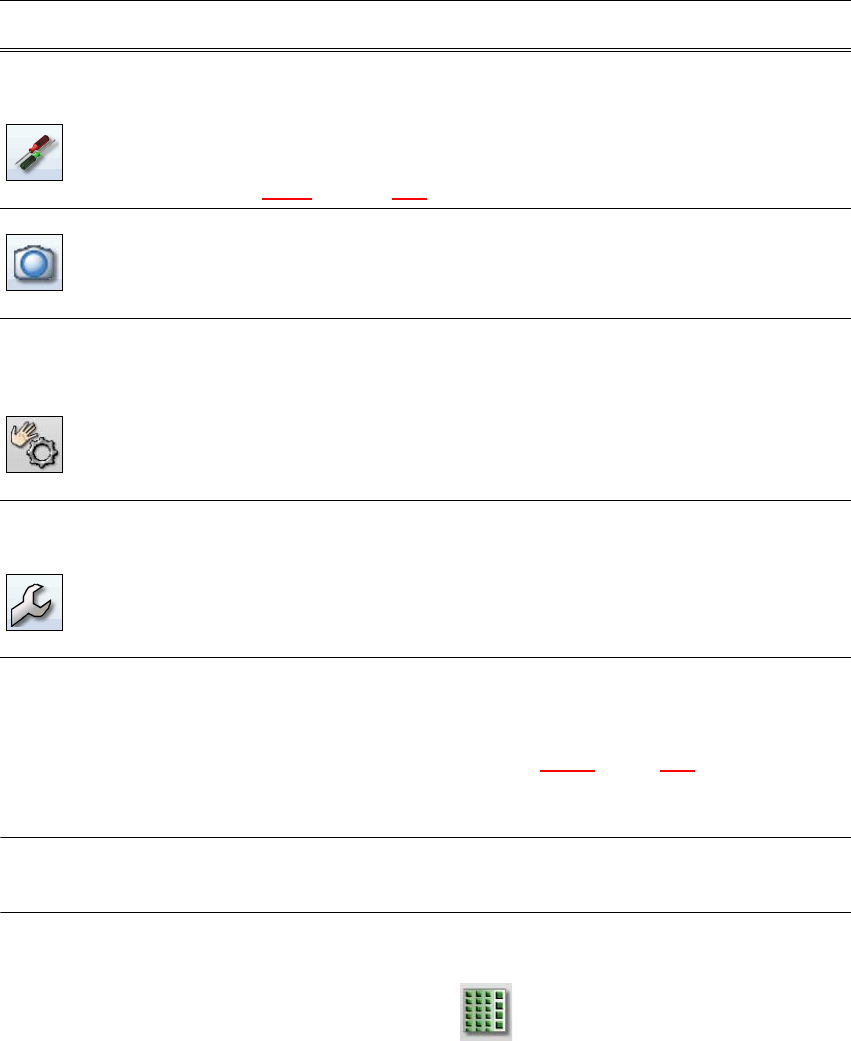

設定 すべての設定およびオプションがあります。
オペレータレベルおよびユーザーインタフェースの言語を設定す
るため。
マシン設定、ユーザー設定、マシンオプションおよびソフトウエ
アオプションを表示したり、変更したりするため、セクション
5.5.5
、ページ 310 参照。
実装中のライブ
画像
個々のカメラのライブ画像を表示します。
以下のものは「アドバンス生産」オペレータレベル以上でしか利
用できません。
ビジョンダンプを表示し、保存します。
センサおよび機
能をチェック
テストおよび診断の情報および機能があります。
マシンの起動ボタンの応答を設定するため。
以下のものは、「アドバンス生産」オペレータレベル以上でしか
利用できません。
原点復帰動作の完了および C&P20A ヘッドの機能をテストするた
め。
単動動作および連続運転。各 X-Y 軸は独立して動作します。
サービス サービスツール。
「マシンサービス」オペレータレベル以上でしか利用できません。
SIPLACE 実装マシンのセットアップ、キャリブレーション、埋め
込まれたソフトウエアのバージョンのダウンロード、マシン全体
のキャリブレーションおよび構成をするため。
シンボル ビュー 説明
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.5 ユーザーインタフェース
309
5

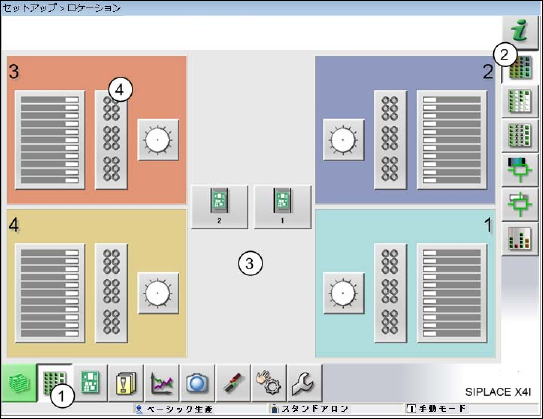

図 5.5 - 3 「フィーダ、部品およびノズル」ビューのユーザーインタフェース
(SIPLACE X4I に関して )
用語
(1) ツールバー (「フィーダ、部品およびノズル」ボタン )
(2)「フィーダ、部品およびノズル」ビューの縦列ツールバー
(3) 4 台の X-Y 軸のある実装エリア
(4) X-Y軸3へのノズルチェンジボタン
Æ たとえば、ノズル構成のチェックをするためにに、X-Y 軸 3 からノズルチェンジをクリック (
ボタン 4) する。
