4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ 4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 276 4.3.17 マシンをラインに組み込む →ペ ー ジ 227 のセクション 4.3.2 に説明してある警告指導に注意してくだ さい。 →ペ ー ジ 228 のセクション 4.3.3 に工具と器材がリストアップしてあります。 4.3.17.1 …
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
275
4.3.16.6 MTC 付きマシンの脚間距離
4
4
4
4
図 4.3 - 28 マシンおよび MYC のマシンの脚間距離、mm 単位
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
276
4.3.17 マシンをラインに組み込む
→ページ227 のセクション 4.3.2 に説明してある警告指導に注意してください。
→ページ228
のセクション 4.3.3 に工具と器材がリストアップしてあります。
4.3.17.1 フォークリフトの位置を決める
4

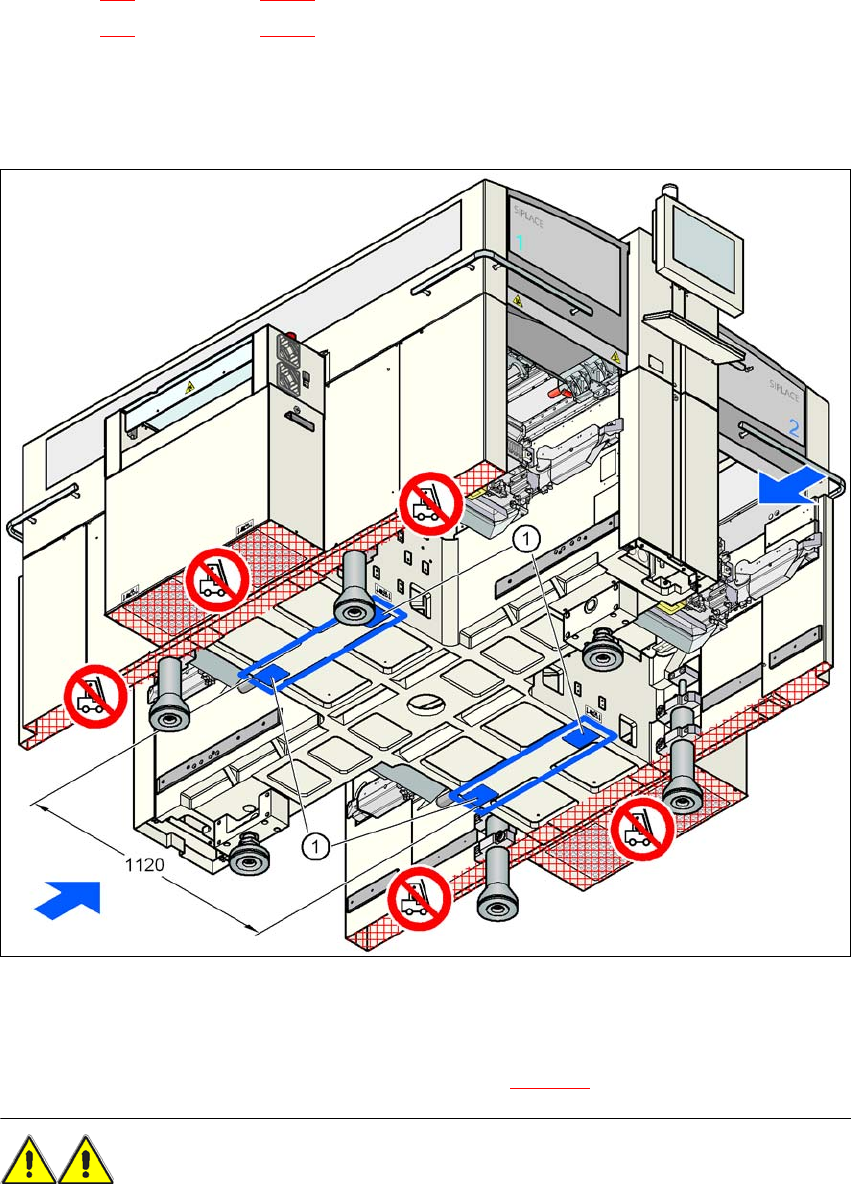

図 4.3 - 29 接触面 - PCB 搬送方向に垂直なフォーク
(1) フォークリフトのフォークの接触面
→ PCB 搬送方向を横切るようにフォークリフトの位置を決め、マシンの接触面が、フォーク
に均等に載るようにフォークを十分に開きます（図 4.3 - 29
参照）。
警告 4
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
277
マシンへの復旧不可能な損害を避けるために、実装マシンを持ち上げる
前に
、次の点にご注意
ください。
– フォーク間の距離は、800 から 900 mm の間にあること。フォークリフトの取り付け面は、
ページ 276
の図 4.3 - 29 に示されています。接触面間の最大距離は、1120mm です。マシン
フレームを変形するおそれがあるので、マシンフレームの側面部でマシンを持ち上げるた
めにフォーク間の距離を絶対に広げないこと。
→ マシンを持ち上げるとき、フォークに均等に負荷がかかるようにします。フォークと実装
マシンがしっかりと接触していると、持ち上げたときマシンが傾かないようになります。
これは、マシンの脚の取付部分を変形するおそれのある、マシンの脚への負荷の偏りも防
止します。マシンを持ち上げるとき、別の人がマシンを監視し、フォークリフトで持ち上
げるときにマシンが一方に傾かないようにすることをお奨めします。
4.3.17.2 マシン運搬時に注意しなければならない点
警告 4
マシンを運搬するとき、マシンの
すべて
の脚は、床に触れないようにします。床に触れている
と、脚が床面を引きずり障害物に衝突することになります。これにより、マシンフレームに固
定されているマシンの脚の取付部を損傷する可能性があります。
