ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.6 ツインスター用部品カメラ、FC カメラ 405 6.6.2 安全指導 警告 6 実装ヘッドを、ツインスターか らスピードスターに交換するとき、ツインスターの固定部品 カ メラ（P&P、タイ プ 33、55 x 45、デ ジタルおよびタイ プ 25、16 x 16、デ ジタ…
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.6 ツインスター用部品カメラ、FC カメラ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
404
6.6 ツインスター用部品カメラ、FC カメラ
6.6.1 固定 P&P 部品カメラ ( タイプ 25) 16 x 16、デジタル (FC カメラ )
アイテム番号 00119718-xx 部品カメラ、固定、16x16、デジタル、タイプ 25
6

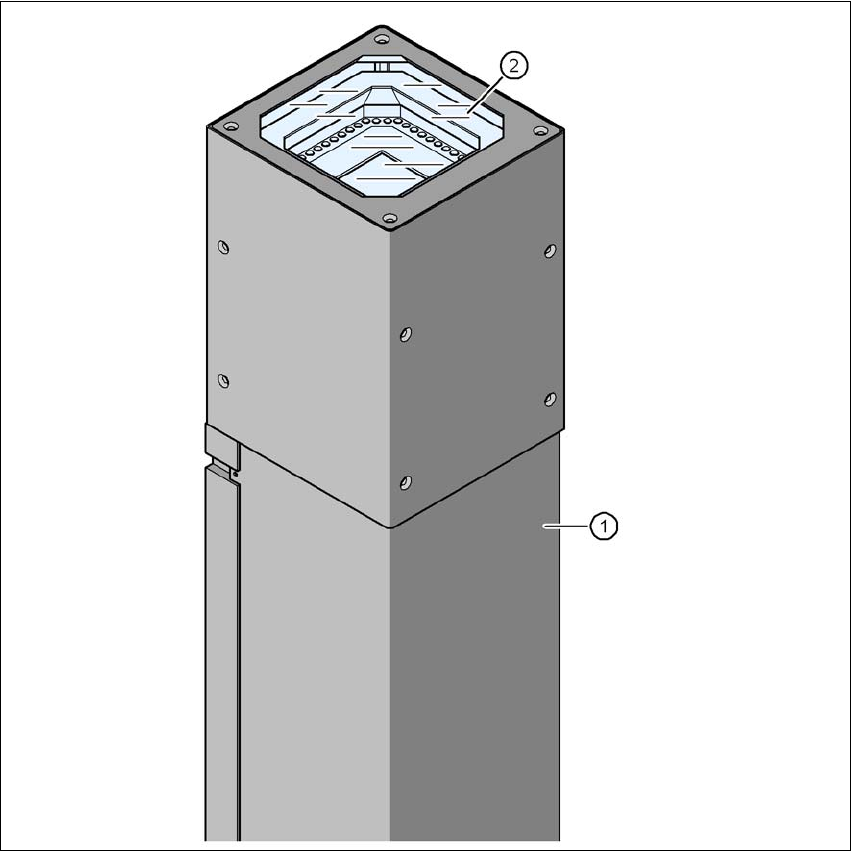

図 6.6 - 1 固定 P&P 部品カメラ ( タイプ 25) 16 x 16、デジタル (FC カメラ )
(1) 内蔵カメラおよびカメラアンプ付きカメラハウジング
(2) ガラスプレート - 照明およびレンズレベル上部
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.6 ツインスター用部品カメラ、FC カメラ
405
6.6.2 安全指導
警告 6
実装ヘッドを、ツインスターからスピードスターに交換するとき、ツインスターの固定部品カ
メラ（P&P、タイプ 33、55 x 45、デジタルおよびタイプ 25、16 x 16、デジタル（FC カメラ））
は、取り外さなければなりません。さもないと、スピードスターがカメラハウジングに干渉し
ます。
実装ヘッドを、ツインスターからマルチスターに交換する場合、固定部品カメラ、タイプ 33、
55 x 45、デジタルをさらに低い位置に取り付けます。
6.6.3 テクニカルデータ
6
6
6
6
6.6.4 位置
固定部品カメラの位置およびそれに関連する構成は、セクション 3.8.2 のページ 162 以降に説
明があります。
部品寸法 シングル部品測定に対し、0.2 x 0.2 mm から最大 16 x 16 m
対象部品 0402 から SO、PLCC、 QFP、 ソケット、プラグ、BGA、特殊部品、ベア
ダイ、フリップチップ、シールド
最小リードピッチ 0.25 mm
最小リード幅 0.1 mm
最小ボールピッチ 0.14 mm
最小ボール径 0.08 mm
視野 19.4 x 19.4 mm
照明方式 フロントライト (6 レベル、必要に応じてプログラム可能 )
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.7 マルチスター用部品カメラ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
406
6.7 マルチスター用部品カメラ
6.7.1 固定 P&P 部品カメラ、タイプ 33、55 x 45、デジタル
アイテム番号 00119782-xxCPP ヘッド用固定カメラ
6
図 6.7 - 1 固定 P&P 部品カメラ、タイプ 33、55 x 45、デジタルの構造
(1) 内蔵カメラおよびカメラアンプ付きカメラハウジング
(2) ガラスプレート - 照明およびレンズ上部
