ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.1 パーソナルプロフィール
293
5.1.2 作業レベル「アドバンス生産」
5.1.2.1 トレーニングコース
セクション 1.3 のページ 30 でトレーニングコースの一覧がわかります。
5.1.2.2 作業
ラインエンジニアには、以下の仕事が割り当てられています。
– オペレータの連絡役として行動します。
– マシンのログブックを維持します。
– 指定した時間間隔で予防メンテナンスを監視し、実行します。
– 作業場所が、清潔で安全になっていることを監視します。
– ESD 規則に準拠していることを監視します。
– 品質管理を実施します。
– 異常メッセージを追跡調査し、報告します。
– エラーがなくなっていることを確認します。
– ジョブをおこなうのに必要な、次のような材料のすべてをタイムリーに供給します。
–PCB
– 接合材料
– ハンダペースト
–部品
– フィーダ、その他。
– 新規生産バッチのため、ステーションをセットアップします。
– フィーダの設定をチェックします。
– 送りピッチ
– 吸着位置
– 管理データをチェックします。
– MaDaMaS または OIS の管理データをチェックします。
– 責任のあるプログラマに実装プログラムの変更を依頼します。
– 個別のグループ間で、情報の流れを円滑にします。
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.1 パーソナルプロフィール ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
294
5.1.3 作業レベル「マシンサービス」
5.1.3.1 トレーニングコース
セクション 1.3 のページ 30 でトレーニングコースの一覧がわかります。
5.1.3.2 作業
サービス担当者の職務には以下のものがあります。
– 主要なメンテナンスジョブ
– 交換部品の取付け
– マシンデータの編集
– マシンのキャリブレーション
5.1.4 オペレータレベルの「プログラマ」
5.1.4.1 トレーニングコース
セクション 1.3 のページ 30 でトレーニングコースの一覧がわかります。
5.1.4.2 作業
プログラマには、次のようなジョブがあります。
– CAD ファイルを準備します。
– ビジョンデータを作成し、キャリブレーションします（ティーチング )。
– 実装プログラムを書き込みます。
– 新規ジョブを実行します。
– データメンテナンス
– データバックアップ
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.2 ボタンとスイッチ
295
5.2 ボタンとスイッチ
5.2.1 位置
5

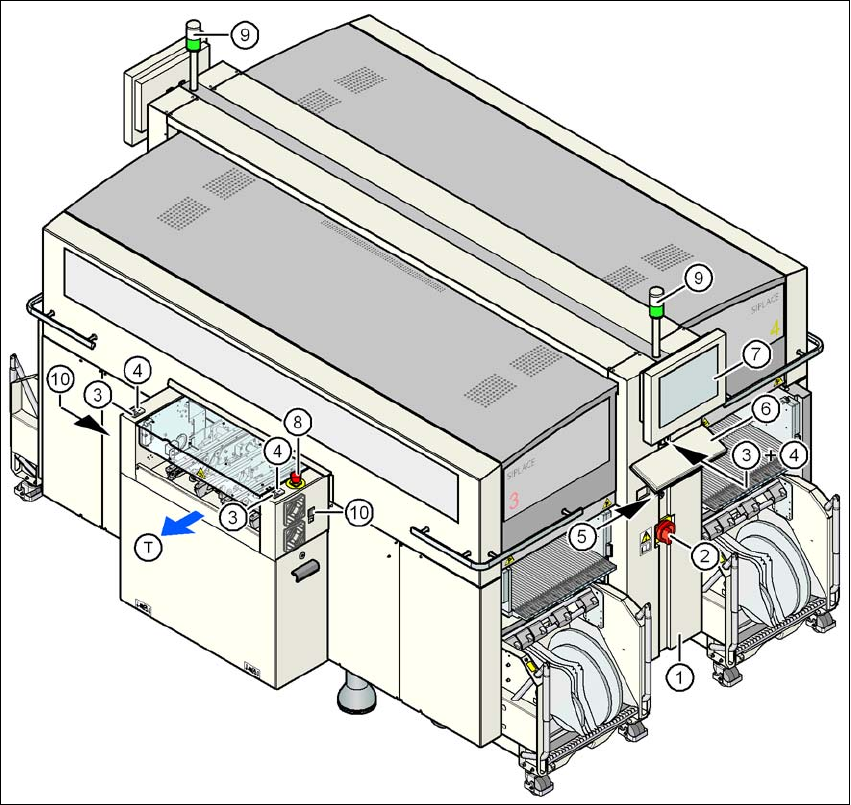

図 5.2 - 1 ボタン、スイッチ、表示
(1) 電源側オペレータパネル (7) LCD タッチスクリーン
(2) メインスイッチ (8) 非常停止ボタン
(3) 停止ボタン（黒） (9) 表示ランプ
(4) 起動ボタン（白） (10)部品トロリー結合切り離しのボタン
(5) 部品カウンタ
(6) キーボード (T) PCB 搬送方向
