6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ 6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本 語版 358 6.1.1.8 運転上の注意 → あるノズルタイプを、初めて マガジンに装填するとき、そのタ イプを識別する粘着ラベルを 貼ってください。 ご注意 6 ノズルをマシンから外してマ ガジンに装填し、必ずマガジン全体を交換します。 6 → ロッキングプレ…
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
357
6.1.1.7 アセンブリ
X4I マシンのノズルチェンジャー ( ページ 353 の図 6.1 - 2 参照 ) および X4、X3、X2 マシンの
「列 1」ノズルチェンジャー ( ページ 354
以降の図 6.1 - 3、6.1 - 4、6.1 - 5 参照)は、おの
おの部品トロリー結合ユニットに固定されています。二つ目のノズルチェンジャーは、SIPLACE
X4、X3、X2 マシンに取り付けられます。「列 2」ノズルチェンジャーには、アセンブリキットが
あります。このキットは、取り外し装置とノズル廃棄箱 ( ページ 361
のセクション 6.1.1.11 参
照 ) で構成されます。
6

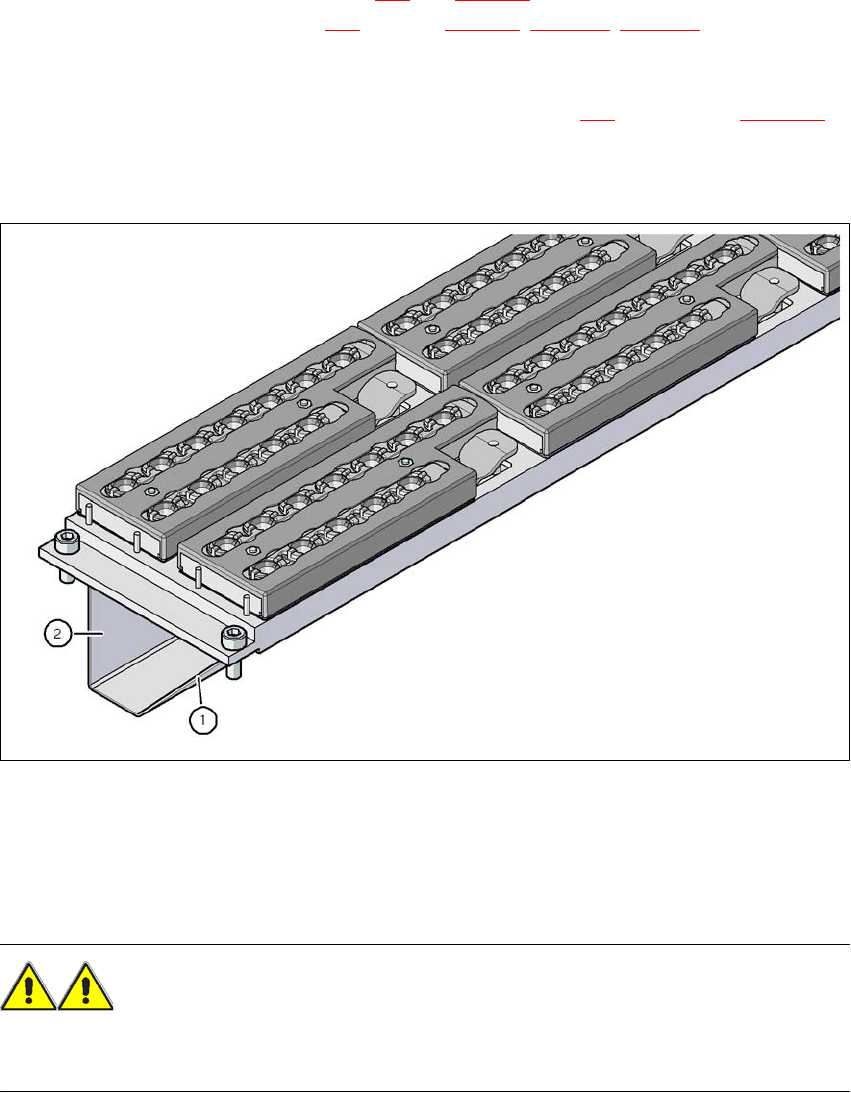

図 6.1 - 6 アセンブリ位置
(1) 部品トロリー結合ユニット側を向く傾斜面。
(2) PCB コンベヤ側を向く垂直面。
→ 傾斜面が部品トロリー結合ユニット側を向くようにノズルチェンジャーを揃えます。
警告 6
– 各実装ヘッドに専用のノズルチェンジャーしかインストールしないでください。混載した
構成では、ヘッドが衝突する危険性があります。
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
358
6.1.1.8 運転上の注意
→ あるノズルタイプを、初めてマガジンに装填するとき、そのタイプを識別する粘着ラベルを
貼ってください。
ご注意 6
ノズルをマシンから外してマガジンに装填し、必ずマガジン全体を交換します。 6
→ ロッキングプレートを開き、ノズルホルダにノズルを配置します。
→ マガジンからノズルが脱落しないように、ロッキングプレートを閉じます。
注意 6
マガジンにノズルを装填する前に、リボルバヘッドのノズルがすべてマガジンに返却され
ていることを確認してください。 6
ご注意 6
マガジン上に部品が落ちないようにします。散らばった部品があると、ロッキングプレー
トの動作を妨げる可能性があります。そのため、マガジンや、マガジンの取り付けられて
いない場所などを定期的に清掃します。
→ ノズルチェンジャのプログラミング方法については、SIPLACE Pro ユーザーマニュアルに説
明されています。
6
6
6
6
6.1.1.9 マガジンを交換する
→ レバー ( ページ 359 の図 6.1 - 7 のアイテム 1) を押して、スナップファスナ（ページ 359
の図 6.1 - 7 のアイテム 5）のボールからマガジンを解放します。マガジンを持ち上げ、
ベースから取り外します。
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
359
警告 6
マガジンから上に突き出しているレバー ( 図 6.1 - 7
のアイテム 1) があると、ヘッドと衝突し
てしまう可能性があります。そのため、レバーがマガジンの上に突き出していないようにして
ください。
6

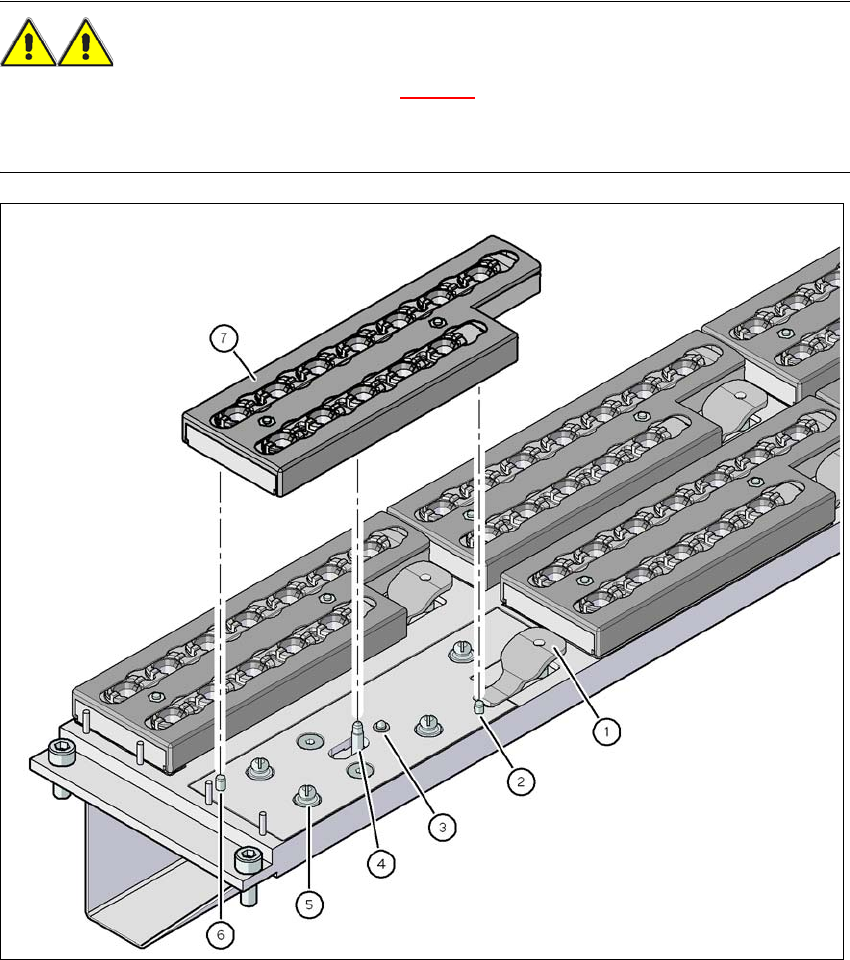

図 6.1 - 7 スピードスター用ノズルチェンジャー - マガジンを交換する
(1) マガジン解放用レバー
(2) 平行ピン、マガジンの穴に嵌まる
(3) マイクロスイッチ作動用スプリングピン
(4) スライド機構のピン、ロッキングプレートを動作させます
(5) スナップファスナのボール
(6) 平行ピン、マガジンスロットに嵌まる
(7)「マガジンロック」位置のロッキングプレート
