6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ 6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本 語版 364 タイプ 28xx ノズル用ノズルマガジン 6 6 図 6.1 - 12 タ イプ 28-xx ノズル用ノズルマガジ ン (1) 最大ノズル長さ 12.5 mm の 28-xx ノズル 用ホルダ 5 個 ( ホルダ番号、1、5、6、8、9) (2) 最…
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
363
ターのノズルから吹きとばすことができます。 マルチスターおよびスピードスターの両方のノ
ズルは、そこで引きはずしたり、廃棄箱に廃棄したりすることができます。
表 6.1 - 1 CPP ノズルチェンジャー構成
6
6
6
タイプ 20-xx ノズル用ノズルマガジン 6
6

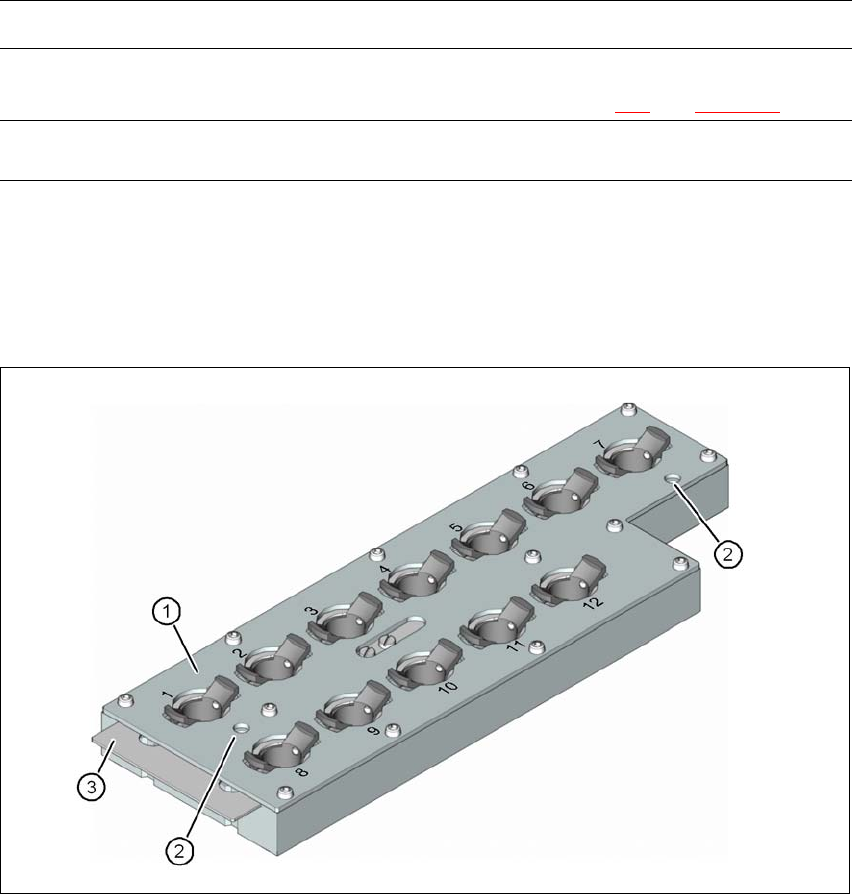

図 6.1 - 11 タイプ 20-xx ノズル用ノズルマガジン - ロッキングプレート開
(1) タイプ 20-xx ノズル用ホルダ 12 個
(2) フィデューシャル ( ロッキングプレートが開いている場合しか見られません。)
(3) ロッキングプレート
6
6
6
実装ヘッド ノズルマガジン コメント
CPP ヘッド
タイプ 20-xx ノズル用マガジン 5 個 標準構成
タイプ 28-xx ノズル用マガジン 1 個 ( ページ 362
の図 6.1 - 10 参照 )
C&P20 ヘッド
タイプ 10-xx、11-xx または 12-xx
ノズル用マガジン 6 個
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
364
タイプ 28xx ノズル用ノズルマガジン 6
6
図 6.1 - 12 タイプ 28-xx ノズル用ノズルマガジン
(1) 最大ノズル長さ 12.5 mm の 28-xx ノズル用ホルダ 5 個
( ホルダ番号、1、5、6、8、9)
(2) 最大ノズル長さ 16.5 mm の 28-xx ノズル用ホルダ 4 個
( ホルダ番号、2、3、4、7)
(3) フィデューシャル ( ロッキングプレートが開いている場合しか見られません。)
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
365
6.1.2.2 テクニカルデータ
6
6
6
6
6
6.1.2.3 X4I の SIPLACE マルチスターのノズルチェンジャーの位置
ノズルチェンジャーは、CPP ヘッド（ページ 366 の図 6.1 - 13 のアイテム 1）では、ロケー
ション 1、2、3、4 に取り付けられます。
これにより、実装マシンでは、次のノズルチェンジャー構成があります。
6
SIPLACE マルチスターおよび SIPLACE スピードスター用ノズルチェンジャー
寸法（長さ x 幅 x 高さ）
449 x 94.5 x 55 mm
ノズルホルダの個数
タイプ 20xx 60 個
タイプ 28xx 9 個
タイプ 10xx、11xx、12xx 72 個
ノズルタイプ 20xx (CPP ヘッド )
28xx (CPP ヘッド )
10xx、11xx、12xx (C&P20 ヘッド )
ノズル交換時間 ノズル 1 個当たり約 2 秒
接続圧縮空気 0.48 MPa (4.8 bar)
ロケーショ
ン
ノズルマガジンの個数
予約ノズルマガジンの個
数
ノズルホルダの個数
1 5 個 x 20xx + 1 x 28xx - 60 個 x 20xx、9 個 x 28xx
2 4 個 x 20xx 2 個 48 個 x 20xx
3 5 個 x 20xx + 1 個 x 28xx - 60 個 x 20xx、9 個 x 28xx
4 4 個 x 20xx 2 個 48 個 x 20xx
