5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ 5.3 SIPLACE ラインの電源をオンにする ソフトウエアバージ ョン SR.70x.xx 以降 2011 年 1 月日本語版 302 5.3.5 マシンの起動ボタンがすることは ? 起動ボタンの応答を設定すること ができます。 Æ 「センサおよび機能をチェック」 ビュー を開きます ( セクション 5.5.3 のページ 307 参照 )。 これは、次のような…
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.3 SIPLACE ラインの電源をオンにする
301
5

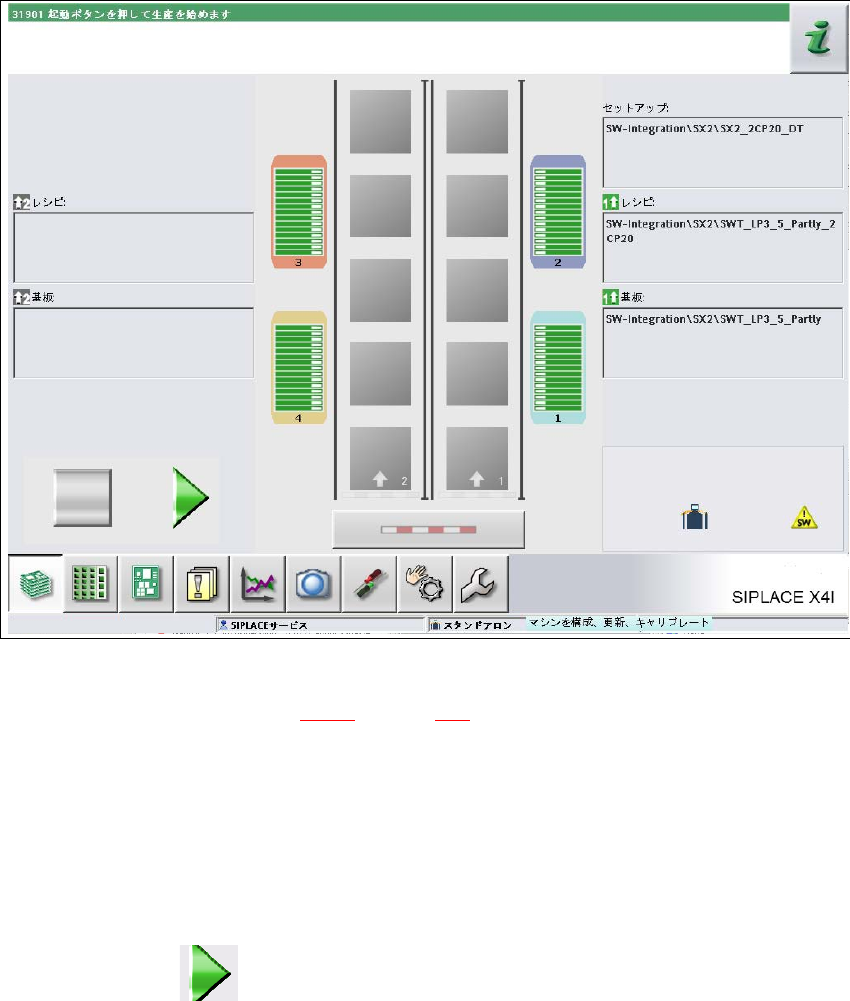

図 5.3 - 1 ステーションソフトウエアをロードしたあとの「生産」ビュー (SIPLACE X4I の例 )
ステータスボックス ( セクション 5.5.1、ページ 305 参照 ) には、ステーションの現行の状態、
および実行するアクションが表示されます。
Æ 「起動ボタンを押してください」と促されたら、起動ボタンを押します。
起動ボタンは、搬入側、搬出側、およびステーションの左右両側のオペレータパネルにあ
ります。
原点復帰動作が実行されます。原点復帰動作が完了すると、ステーションは運転準備完了
となります。
このシンボル が、ユーザーインタフェースの作業エリアに表示（アクティブ）さ
れます。
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.3 SIPLACE ラインの電源をオンにする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
302
5.3.5 マシンの起動ボタンがすることは ?
起動ボタンの応答を設定することができます。
Æ 「センサおよび機能をチェック」ビュー を開きます ( セクション 5.5.3 のページ 307
参照 )。
これは、次のような設定をすることができます。
ベーシック生産を自動的に起動 5
標準設定。
起動ボタンを押すと、自動的にベーシック生産が始まります。
生産状態を変更しない 5
たとえば、マシンをキャリブレーションしたりテストしたりするために。
起動ボタンを押すと回路だけが閉じ、ベーシック生産はすぐに起動しません。
注意
起動ボタンの設定に関わらず、マシンの機能を GUI から直接起動することができます。回路が
すでに閉じている場合、マシンで起動ボタンを押すことによって再度確認する必要はありませ
ん。 5
5.3.6 「SIPLACE ラインの電源をオンにする」フローチャート
次のフローチャートには、SIPLACE ラインに電源を投入したあと実行されるアクションが示さ
れています。
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.3 SIPLACE ラインの電源をオンにする
303
5
図 5.3 - 2 フローチャート : 「SIPLACE ラインに電源を投入する」
ステーションコンピュータ
電源オン
セットアップをチェック
( フィーダをセット )
フィデューシャルを教示
PCB
データをローディング
起動ボタンを押す
原点復帰動作を待機
PCB を搬入
PCB
を待機
セットアップをチェック
(テーブルが赤色で強調表示されてい
る場合 )
必要に応じてノズル構成を変更
ノズルチェック
フィデュー
シャル
OK?
トラック
エラー
実装
セットアップをチェック
トラックをリセット
実装
PCB
、アウトコンベヤ
へ
斜体文字
: ステーションが実行するか、報
告するもの。
Yes
Yes
No
No
マシンの仕様
ダウンロードウィザード
プログラミングシステムの作業
ダウンロードウィザードで変更を確
認
