操作篇
电子零件贴装机 SI-G200MK5 系列
1-32
2.3.3 零件教示
［操作功能］
以自动生产为中心，对于使用零件修正有关个别零件认识的数据。
［操作顺序］
在自动生产菜单的动作状况
画面下，发生未吸着错误、吸着错误及认识错误时，在NC 数据监视屏幕 框内点
击教示 键，会出现以下的选择教示数据 对话框。

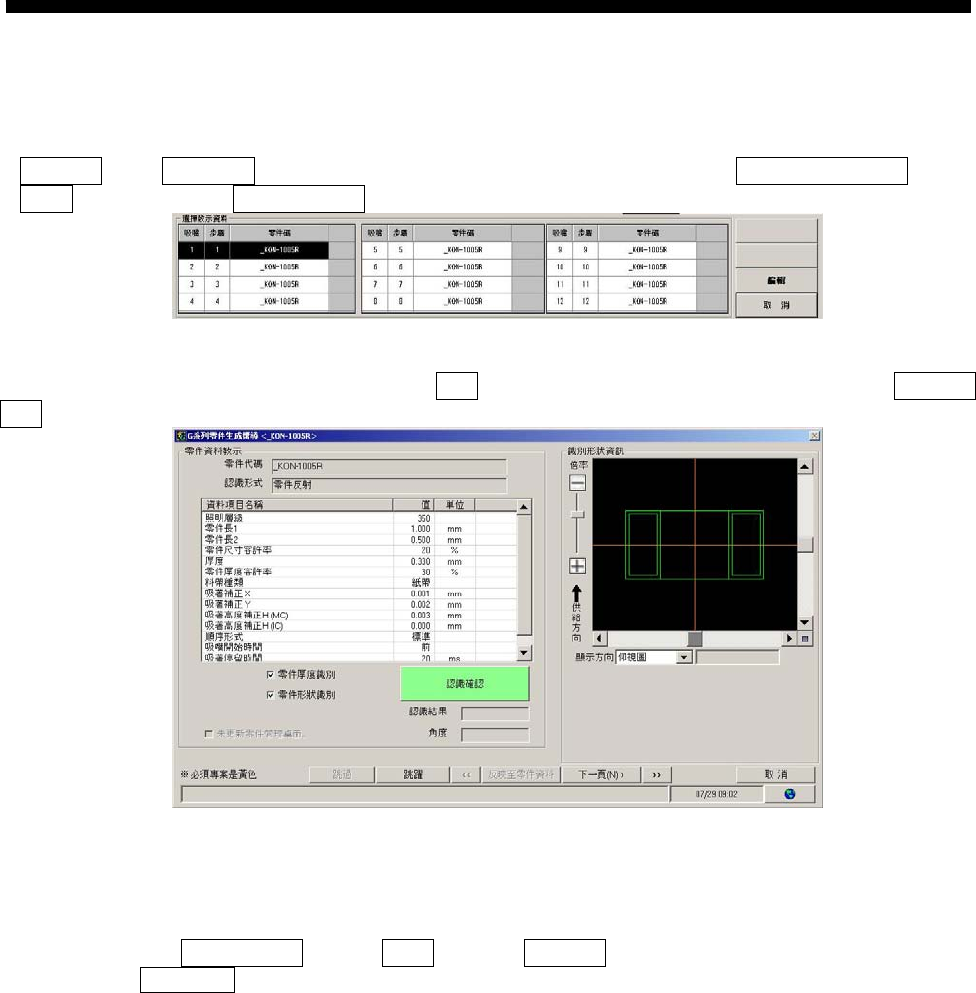

图 2.3.3-1
选择教示数据
表示现在吸着中的零件，选择编辑零件的行并点击编辑键。执行选择零件的认识资料编辑并会出现以下零件数据
教示 对话框。
图 2.3.3-2
零件数据教示
关于做成零件向导，请参照 数据编辑。
欲执行零件全部教示时， 请执行上述的操作。
教示结束后，点击选择教示数据对话框的 取消键， 回至动作状况画面
按操作面板的 S TART 键， 再激活自动生产。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-33
2.3.4 关闭设定
［操作功能］
对于自动生产中的机种文件， 暂时设定关闭号码。
自动生产停止的状态下， 限于非步骤途中的情况， 可设定关闭号码。
［操作顺序］
在自动生产
的动作状况菜单中，点击关闭设定键时会出现以下的对话框。
图 2.3.4
关闭设定
请确认欲关闭装着的关闭号码
复选框后，点击执行键。关闭设定对话框关闭， 再设定关闭号码的机种文件
自动被下载后恢复自动生产。
点击取消时，不设定关闭号码而关闭关闭设定对话框。
·基板生产途中无法执行关闭设定。基板生产途中为了要执行关闭设定，必须在 自动生产 的
操作设定(元件) 画面中执行 NC数据重设 。
· 在 动作状况 画面下设定的 关闭号码 为对于下载完毕的 机种文件 暂时的设定。再次下载相同机种文
件的情况，所设定的关闭号码即为无效。
·设定持续关闭号码时， 在 数据编辑 菜单的 机种数据 画面下需要。
注意:
操作篇
电子零件贴装机 SI-G200MK5 系列
1-34
2.3.5 区域设定
［操作功能］
对于自动生产中的机种文件，暂时设定区域隐藏。
区域隐藏是有关指定区域的装着资料无条件关闭。自动生产停止的状态下，限定非步骤途中的情况，可设定区域
隐藏。
［操作顺序］
在自动生产的动作状况
) 画面中，点击区域设定) 键会出现以下的对话框。]
图 2.3.5
区域标记设定
自动生产中的机种文件内，所使用的区域号码会出现明细表，因此点击欲关闭区域号码的隐藏设定后，请点击
执行键。
关闭区域标记设定对话框，对于指定的区域装着资料，将关闭号码再次设定为“7（无条件关闭）”的机种文件
自动被下载后恢复自动生产。
点击取消
时，不设定区域隐藏而关闭区域标记设定对话框。
·基板生产途中无法执行区域设定。基板生产途中，为了执行区域设定时，在 自动生产 的
操作设定( 单元) 画面需要 执行NC 数据重设 。
·动作状况 画面下设定的区域隐藏是对于下载完毕的机种文件暂时的设定。再次下载相同机种文件的情况，
所设定的区域隐藏即为无效。机器重新起动的情形亦是相同。
·设定区域持续隐藏时， 在 数据编辑 的 基板数据 画面下，有关欲设定无效的区域装着资料，在 数据
编辑 的 机种数据 画面下需要设定关闭号码 。
注意:
