操作篇
电子零件贴装机 SI-G200MK5 系列
1-176
1.2.7 零件识别选配画面
1.2.7.1 零件测试

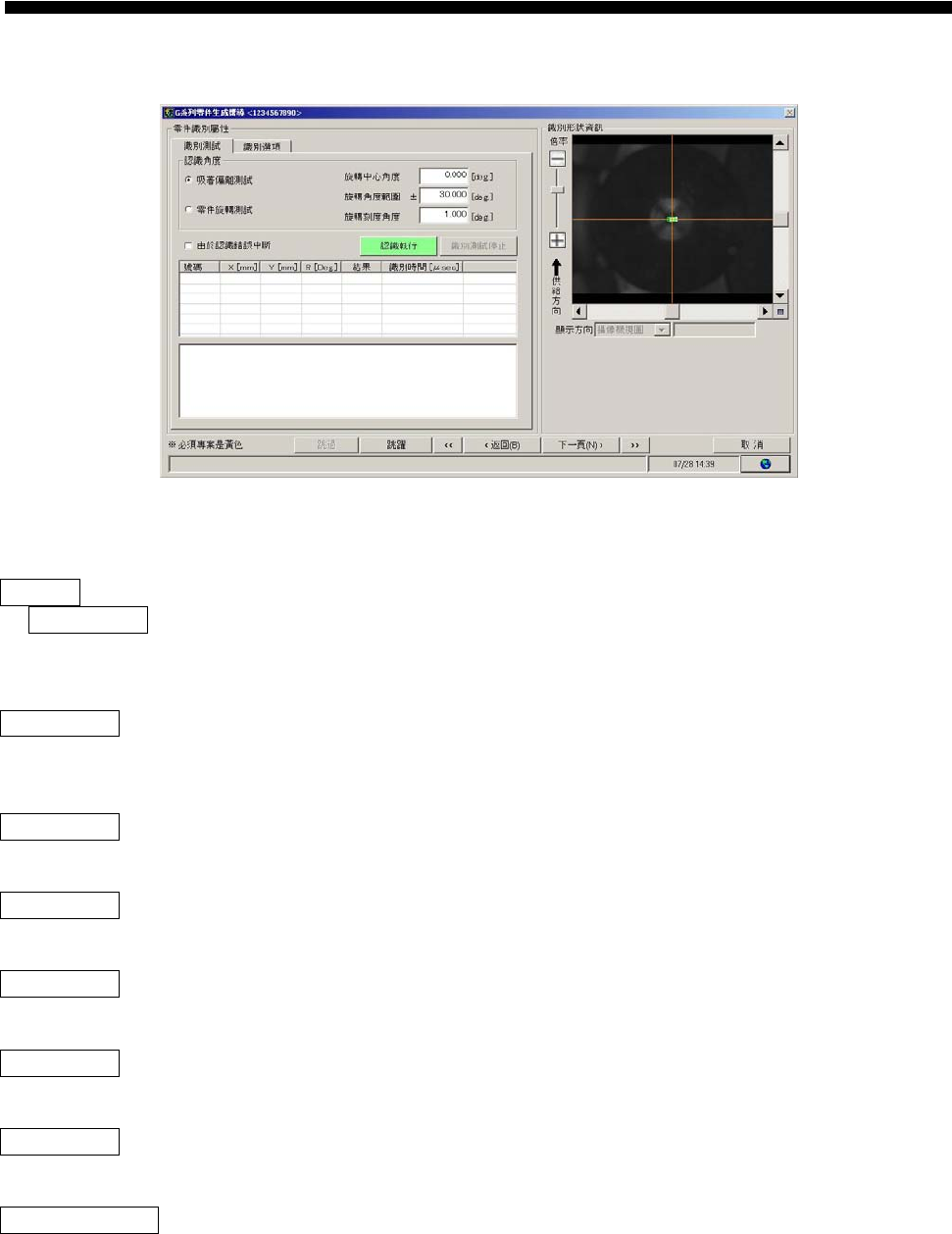

图 1.2.7-1 零件生成向导-识别测试画面
识别角度 ：
吸着偏离测试 ：
将零件某一应有的角度作为旋转中心角度固定， 通过仅让实际零件回转， 进行识别， 从而对于吸着时的零件
偏离能够验证其安全度。
零件旋转测试 ：
通过在使零件某一应有的角度和实际零件的角度一致状态下，让零件旋转进行识别，可以对于生产时零件角度
的识别性进行验证。
旋转中心角度 ：
设定零件旋转并识别时作为中心的角度。零件以设定的角度为中心，旋转范围角度内被设定的的范围进行旋转。
旋转范围角度 ：
设定从 R 轴当前角度开始旋转的范围。
旋转刻度角度 ：
设定从1 个步骤中移动的角度。当设定值为0 度时， 进行一次识别。
旋转开始角度 ：
设定旋转开始角度。
旋转结束角度 ：
设定结束旋转的角度。
由于识别错误中断 ：
在识别中如果发生错误中断识别。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-177
执行识别 ：
执行被指定的识别测试。
停止识别测试 ：
停止识别测试。
识别结果一览 ：
一览显示识别结果。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-178
1.2.7.2 识别选配(芯片零件)
图 1.2.7-2 零件生成向导-识别选配画面
位置偏离容许值-全部画面 ：
零件识别时对全部画面进行识别。
位置偏离容许值-指定位置 ：
零件识别时在指定领域内进行识别。
位置偏离容许值-根据零件尺寸自动地进行计算 ：
考虑零件识别时的角度、角度偏离容许值的值，自动设定识别领域进行识别。
角度偏离容许值 ：
根据识别得到零件的角度， 设定了与假想零件存在时的角度有偏离时的容许角度偏离量。
背面贴装检出 ：
进行背面贴装检出 ：
检出零件吸着时没有被正常吸着，而是上下被相反吸着的状态。选择它，背面贴装检出功能变为有效。
正常吸着状态 ：
零件被正常吸着时，指定零件表面的亮度。
零件的表面明亮地显现在相机时，选择 接触面明亮
临界值 ：
输入区分零件表面状态的亮度临界值。
设定范围 ：0～255
