保养篇 2. 维修检 查 电子零件装着机 SI-G200MK5 (CS) 2-1 1 每周 (2) 输送带导向器的 基板摩擦面检查 [作 业 功 能] 基板搬送的导向器面上如果附着焊 剂等异物，就会妨碍基板 搬送的顺利进行。需要定期进行检 查·清理。 [维 修 检 查 位 置] 基板搬送输送带部分的搬送导向器 的基板行进面 [ 维修检查时 要准备的物品 ] 干净抹布 [作 业 顺 序] 1. 检查基板搬送输送带部分的搬送导向器的基 板行…
保养篇
2. 维修检查
2-10
电子零件装着机
SI-G200MK5 (CS)
双输送带皮带的配置图
双输送带皮带
[ 作业顺序 ]
1. 检查基板搬送输送带部分的皮带 (8 根 ) 张力和磨损状况·有无裂隙。如果磨损严重或者有裂
隙，或者用手指压皮带
, 会因弹力裂开而完全没有张力时交换皮带。
关于皮带的交换顺序及张力的调整
, 请参照本章 “2.8 运作不良时 (2) 基板搬送轨道皮带的
更换、张力的调整方法”。
N0.
名称 型号名称 数量
1
中间 C/V 驱动皮带 ( 移动侧、固定侧 ) 平型皮带 (NSE7211CA2.7 x 657E) 4pcs
2
中间 C/V 皮带 ( 移动侧、固定侧 ) 平型皮带 (NSE7211CA2.7 x 793E) 4pcs
3
搬出、搬入 C/V 皮带 ( 移动侧、固定侧 ) 平型皮带 (NSE7211CA2.7 x 917E) 8pcs
1
1
2
2
3
固定側
可動側
フロント側
リア側
1
1
2
2
3
固定側
可動側
移动侧
后侧
固定侧
前侧
可动侧
可动侧
固定侧
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-11
每周
(2) 输送带导向器的基板摩擦面检查
[作业功能]
基板搬送的导向器面上如果附着焊剂等异物，就会妨碍基板搬送的顺利进行。需要定期进行检
查·清理。
[维修检查位置]
基板搬送输送带部分的搬送导向器的基板行进面
[ 维修检查时要准备的物品 ]
干净抹布
[作业顺序]
1. 检查基板搬送输送带部分的搬送导向器的基板行进面是否附着有焊剂等异物。根据需要进行
清理。
基板走行面
基板
搬送ガイド
基板行进面
搬送导向器
基板
保养篇
2. 维修检查
2-12
电子零件装着机
SI-G200MK5 (CS)
每周

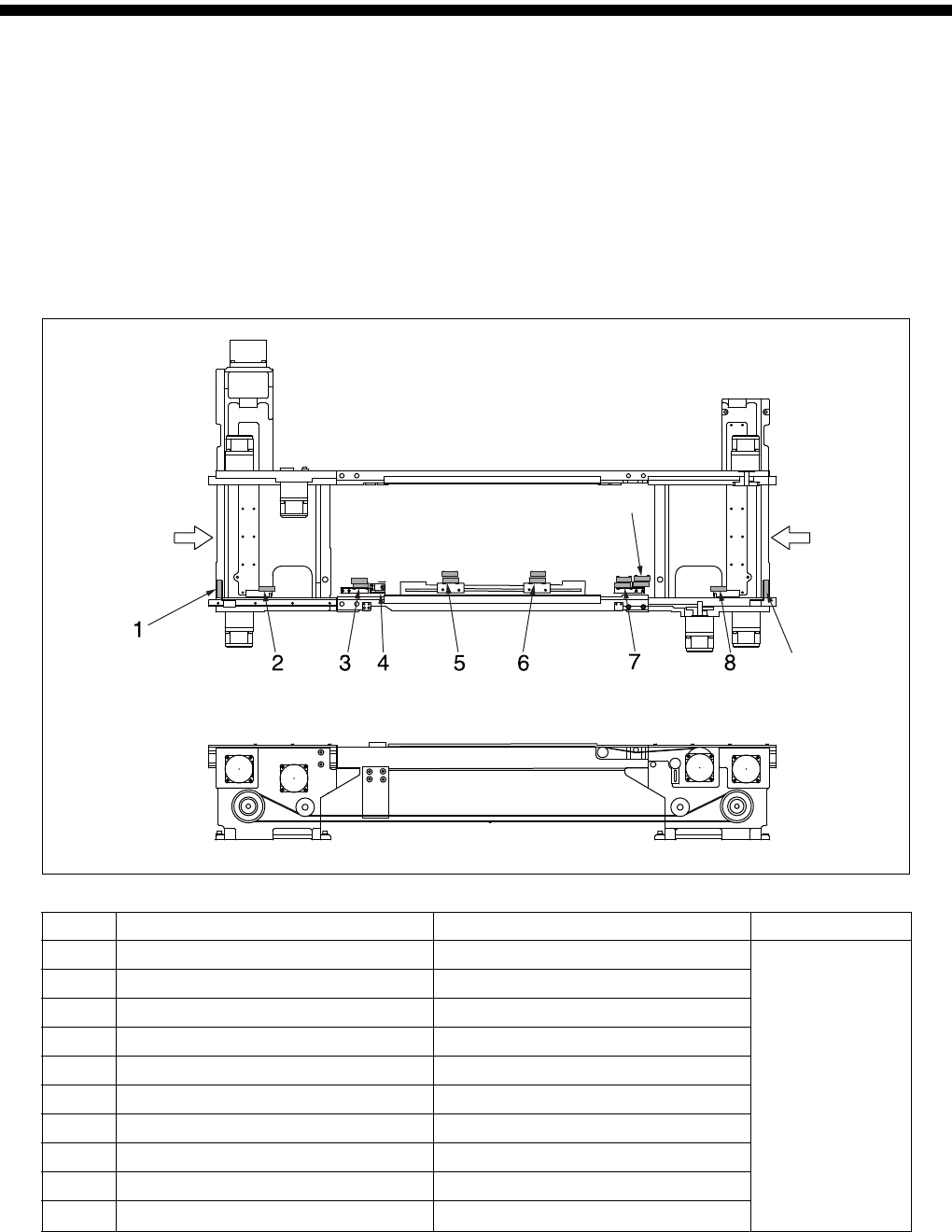

(3) 各传感器投受光面的清理
[ 作业功能 ]
基板搬送输送带由于常与基板发生摩擦从而产生灰尘。所以要定期清理光学传感器。
[ 维修检查位置 ]
基板搬送输送带上根据用途不同带有
8 个基板检出传感器。
需要对各传感器投受光面进行清理。
[ 维修检查时要准备的物品 ]
干净抹布
[ 作业顺序 ]
用干净抹布对各传感器投受光面上附着的灰尘、脏物进行清理。
号码 右流向规格 左流向规格 备注
1
基板搬出传感器 基板搬入传感器
双输送带情况
下：关于后侧输
送带，传感器位
于对象位置 （固
定轨道）。
2
基板减速传感器 －
3
基板通过确认传感器 基板待机传感器
4
基板确认传感器 －
5
基 板 有 无 传 感 器 基板搬入开始传感器
6
基板搬入开始传感器 基 板 有 无 传 感 器
7
基板待机传感器 基板通过确认传感器
8
－ 基板减速检出传感器
9
基板搬入检出传感器 基板搬出检出传感器
10
－ 基板到达确认传感器
9
10
右流向
前面侧
左流向
